限位块(单件/组件) 直线导轨用 方型 螺孔型 S45C材质
条件筛选：
类型 方型
主体材质 S45C
产品名称 限位块
安装孔 螺孔型
种类筛选 直线导轨配件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 |
类型 |
限位孔 |
螺纹 |
主体 |
螺栓/螺钉 代码 |
||
| 材质 | 表面处理 | ||||||
| ICR61 | 单件 | 方型限位块 | 无孔 | — | S45C | 镀硬铬 | — |
| ICR64 | 螺纹孔 | 粗牙 | |||||
| ICR66 | 发黑 | ||||||
| ICR65 | 细牙 | 镀硬铬 | |||||
| ICR67 | 发黑 | ||||||
| ICR71 | 组件 | 方型限位块+定位螺栓 | 螺纹孔 | 粗牙 | 镀硬铬 | PBE32 | |
| ICR72 | 发黑 | ||||||
| ICR75 | 方型限位块+聚氨酯螺钉 | 镀硬铬 | TDC61 | ||||
| ICR76 | 发黑 | ||||||
特点：可倒置隐藏安装在运动部件底面且结构紧凑，不会对结构的美观性造成影响。

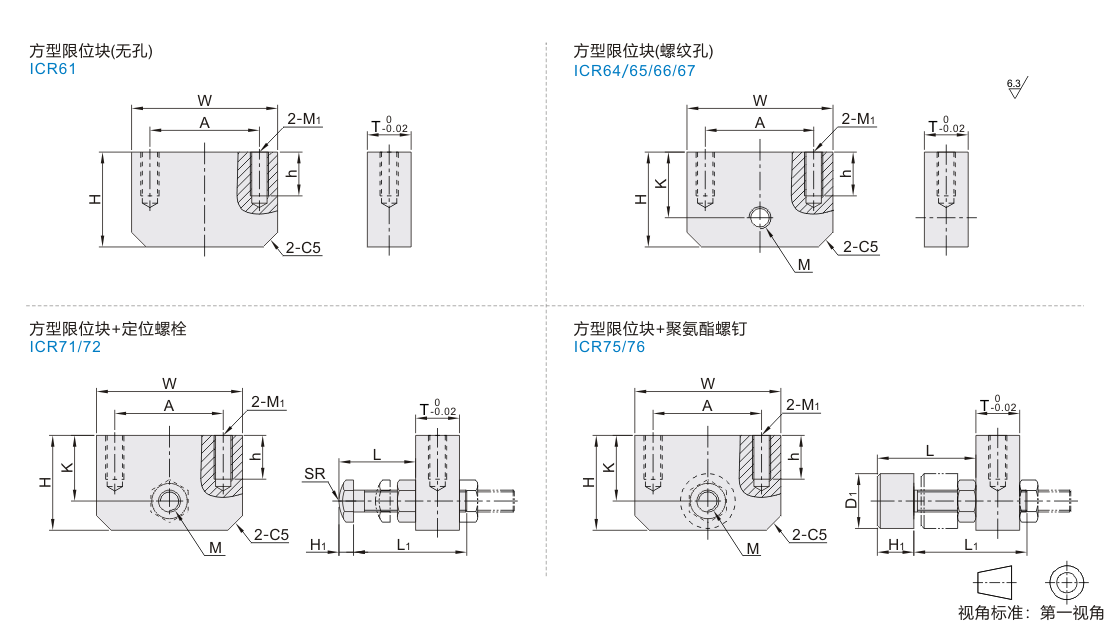

参数图
选型表
| 型号 |
W |
H |
A |
T |
M |
K |
M1 |
h |
L |
|||
| 代码 | 适用导轨规格 | 粗牙 | 细牙 | ICR71/72 | ICR75/76 | |||||||
| 单件 ICR61 ICR64 ICR65 ICR66 ICR67 组件 ICR71 ICR75 ICR72 ICR76 |
15A | 40 | 15 | 30 | 12 | M6×1.0 | M6×0.75 | 8 | M5 | 12 | 7~22 | 11~23 |
| 15B | 23 | 17 | ||||||||||
| 20A | 40 | 18 | 30 | 12 | M6×1.0 | M6×0.75 | 10 | M5 | 12 | 7~22 | 11~23 | |
| 20B | 26 | 19 | ||||||||||
| 25A | 40 | 23 | 30 | 16 | M6×1.0 | M6×0.75 | 15 | M6 | 12 | 7~22 | 11~23 | |
| 25B | 35 | 28 | ||||||||||
| 30B | 50 | 41 | 35 | 16 | M8×1.25 | M8×1.0 | 33 | M8 | 16 | 10~28 | 14~31 | |
| 35B | 50 | 47 | 35 | 16 | M8×1.25 | M8×1.0 | 40 | M8 | 16 | 10~28 | 14~31 | |
| 型号 |
L1 |
H1 |
SR |
D1 |
匹配导轨 宽度系列 |
适用怡合达 导轨型号 |
|||
| 代码 | 适用导轨规格 | ICR71/72 | ICR75/76 | ICR71/72 | ICR75/76 | ||||
| 单件 ICR61 ICR64 ICR65 ICR66 ICR67 组件 ICR71 ICR75 ICR72 ICR76 |
15A | 30 | 25 | 4 | 10 | 4 | 15 | 微型15系列 | IAC/IAF-H16 IAJ/IAM-H16 |
| 15B | 重载15系列 | IBJ-H24 IBC-H28 |
|||||||
| 20A | 30 | 25 | 4 | 10 | 4 | 15 | 微型20系列 | — | |
| 20B | 重载20系列 | IBJ/IBP-H30 IBC/IBF-H30 |
|||||||
| 25A | 30 | 25 | 4 | 10 | 4 | 15 | 微型25系列 | — | |
| 25B | 重载25系列 | IBJ/IBP-H36 IBC/IBF-H40 |
|||||||
| 30B | 35 | 30 | 5.5 | 13 | 5.5 | 20 | 重载30系列 | IBJ/IBP-H42 IBC/IBF-H45 |
|
| 35B | 35 | 30 | 5.5 | 13 | 5.5 | 20 | 重载35系列 | — | |
-
