产品选型
适用导轨规格
图片仅供参考，请以已选的规格为准
限位块(单件/组件) 直线导轨用 紧凑型 无孔定位型 侧面双孔安装型
条件筛选：
类型 紧凑型
产品名称 限位块
安装孔数量 双孔
安装孔 沉孔型
定位方式 无孔定位型
安装面 侧面安装型
种类筛选 直线导轨配件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 |
类型 |
限位孔 |
螺纹 |
主体 |
螺栓/螺钉 代码 |
||
| 材质 | 表面处理 | ||||||
| ICY01 | 单件 | 紧凑型限位块 | 无孔 | — | S45C | 镀硬铬 | — |
| ICY02 | SUS304 | — | |||||
| ICY05 | 螺纹孔 | 粗牙 | S45C | 镀硬铬 | |||
| ICY07 | 发黑 | ||||||
| ICY06 | SUS304 | — | |||||
| ICY09 | 细牙 | S45C | 镀硬铬 | ||||
| ICY08 | 发黑 | ||||||
| ICY10 | SUS304 | — | |||||
| ICY21 | 组件 | 紧凑型限位块+定位螺栓 | 螺纹孔 | 粗牙 | S45C | 镀硬铬 | PBE32 |
| ICY23 | 发黑 | ||||||
| ICY22 | SUS304 | — | PBE36 | ||||
| ICY25 | 紧凑型限位块+聚氨酯螺钉 | S45C | 镀硬铬 | TDC61 | |||
| ICY24 | 发黑 | ||||||
| ICY26 | SUS304 | — | |||||
特点：紧凑的结构适合安装在空间狭小的应用场景，能承受中等冲击载荷。

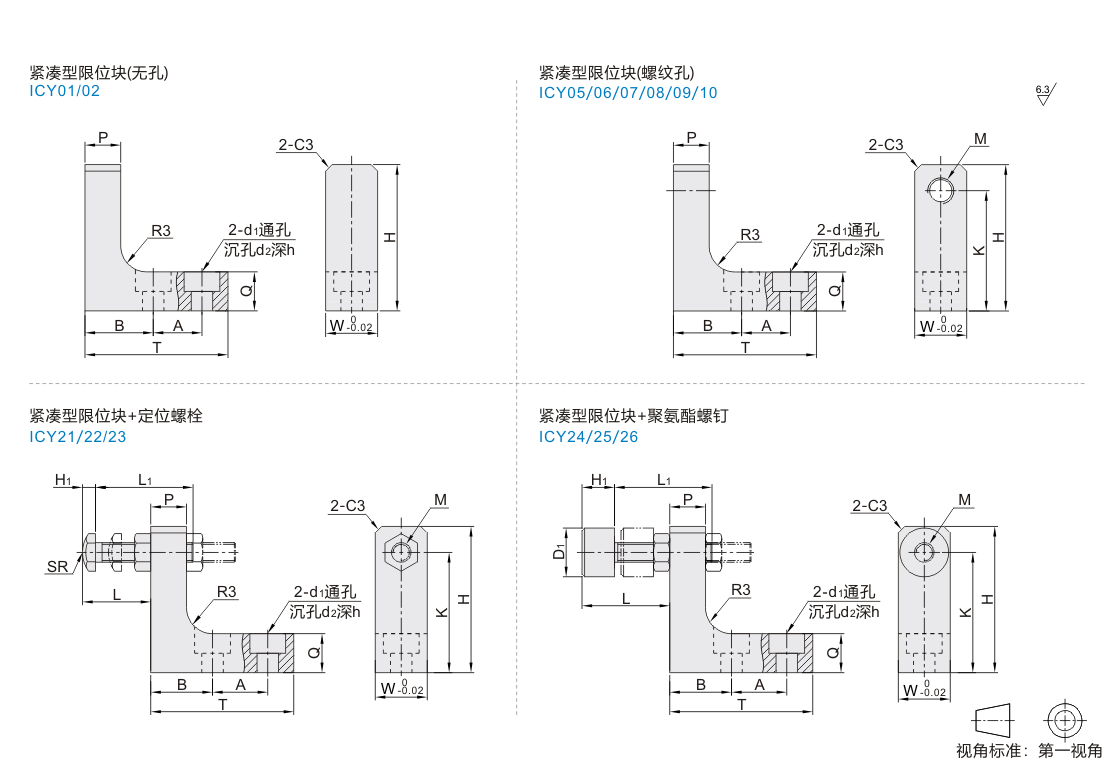

参数图
选型表
| 型号 |
W |
H |
A |
B |
P |
Q |
T |
M |
K |
d1 |
d2 |
h |
|||
| 代码 |
适用导轨规格 | 粗牙 | 细牙 | ||||||||||||
| 单件 ICY01 ICY02 ICY05 ICY06 ICY07 ICY08 ICY09 ICY10 |
组件 ICY21 ICY22 ICY25 ICY26 ICY23 ICY24 |
15A | 16 | 27 | 15 | 21 | 11 | 10 | 44 | M6×1.0 | M6×0.75 | 19 | 6.6 | 11 | 6 |
| 15B | 38 | 12 | 31 | ||||||||||||
| 20A | 16 | 35 | 15 | 21 | 11 | 12 | 44 | M6×1.0 | M6×0.75 | 27 | 6.6 | 11 | 6 | ||
| 20B | 45 | 37 | |||||||||||||
| 25A* | 16 | 40 | 15 | 21 | 11 | 12 | 44 | M6×1.0 | M6×0.75 | 32 | 6.6 | 11 | 6 | ||
| 25B* | 51 | 44 | |||||||||||||
| 30B* | 22 | 60 | 22 | 25 | 13 | 16 | 57 | M8×1.25 | M8×1.0 | 51 | 9.0 | 14 | 8 | ||
| 35B* | 22 | 70 | 22 | 25 | 13 | 16 | 57 | M8×1.25 | M8×1.0 | 61 | 9.0 | 14 | 8 | ||
SUS304材质无带*号规格。
| 型号 |
L |
L1 |
H1 |
SR |
D1 |
匹配导轨 宽度系列 |
适用怡合达导轨型号 |
|||||
| 代码 |
适用导轨规格 | ICY21/22/23 | ICY24/25/26 | ICY21/22/23 | ICY24/25/26 | ICY21/22/23 | ICY24/25/26 | |||||
| 单件 ICY01 ICY02 ICY05 ICY06 ICY07 ICY08 ICY09 ICY10 |
组件 ICY21 ICY22 ICY25 ICY26 ICY23 ICY24 |
15A | 7~22 | 11~23 | 30 | 25 | 4 | 10 | 4 | 15 | 微型15系列 | IAC/IAF/IAJ/IAM-H16 |
| 15B | 重载15系列 | IBJ-H24/IBC-H28 | ||||||||||
| 20A | 7~22 | 11~23 | 30 | 25 | 4 | 10 | 4 | 15 | 微型20系列 | — | ||
| 20B | 重载20系列 | IBJ/IBP/IBC/IBF-H30 | ||||||||||
| 25A* | 7~22 | 11~23 | 30 | 25 | 4 | 10 | 4 | 15 | 微型25系列 | — | ||
| 25B* | 重载25系列 | IBJ/IBP-H36/IBC/IBF-H40 | ||||||||||
| 30B* | 10~28 | 14~31 | 35 | 30 | 5.5 | 13 | 5 | 20 | 重载30系列 | IBJ/IBP-H42/IBC/IBF-H45 | ||
| 35B* | 10~28 | 14~31 | 35 | 30 | 5.5 | 13 | 5 | 20 | 重载35系列 | — | ||
-
