        直线导轨用限位块(单件) 双孔直角型 双控L型 复合型

        条件筛选：

        类型 双孔直角型
        产品名称 限位块
        组件类型 单件
        种类筛选 直线导轨配件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质 表面处理
            国际 相当
            ICZ05 双孔L型
            		 复合型
            		 45 S45C 镀硬铬
            ICZ07 发黑
            ICZ06 0Cr18Ni9 SUS304 —



            特点：双螺孔设计可将缓冲器与定位螺栓集成在同一侧装支架上且结构强度高。

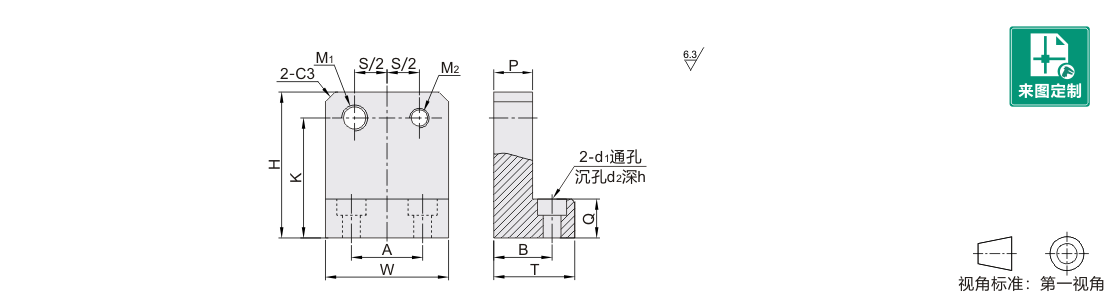

            参数图



            选型表

            型号 W
            		 H
            		 A
            		 B
            		 P
            		 Q
            		 T
            		 M1
            		 M2
            		 S
            		 K
            		 d1
            		 d2
            		 h
            		 适用导轨
            宽度系列
            		 适用怡合达
            导轨型号
            代码 适用导轨规格
            ICZ05
            ICZ06
            ICZ07            		 15A 38 27 22 18 12 12 24 M6×0.75 M5 18 19 5.5 9 5 微型15系列 IAC/IAF-H16
            IAJ/IAM-H16
            15B 38 31 重载15系列 IBJ-H24
            IBC-H28
            20A 38 35 22 18 12 12 24 M8×1.0 M6 20 27 5.5 9 5 微型20系列 —
            20B 45 37 重载20系列 IBJ/IBP-H30
            IBC/IBF-H30
            25A* 40 40 24 23 12 12 32 M8×1.0 M6 20 32 6.6 11 6 微型25系列 —
            25B* 51 44 重载25系列 IBJ/IBP-H36
            IBC/IBF-H40
            30B* 46 60 30 28 16 16 38 M10×1.0 M8 24 51 9.0 14 8 重载30系列 IBJ/IBP-H42
            IBC/IBF-H45
            35B* 52 70 36 31 16 16 45 M10×1.0 M8 30 61 9.0 14 8 重载35系列 —



            SUS304材质无带*号规格。
