型号筛选
未生成型号，还有 4 项未选择
代码
参数选型
类型
产品选型
公称尺寸
L
图片仅供参考，请以已选的规格为准
直线导轨用定位板 直线导轨配件 S45C材质 无电解镀镍处理
条件筛选：
主体材质 S45C
产品名称 直线导轨用定位板
种类筛选 直线导轨配件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 |
材质 | 表面处理 | |
| ICG01 | 直线导轨用定位板 | 标准型 | S45C | 无电解镀镍 |
| ICG11 | 凹槽型 | |||

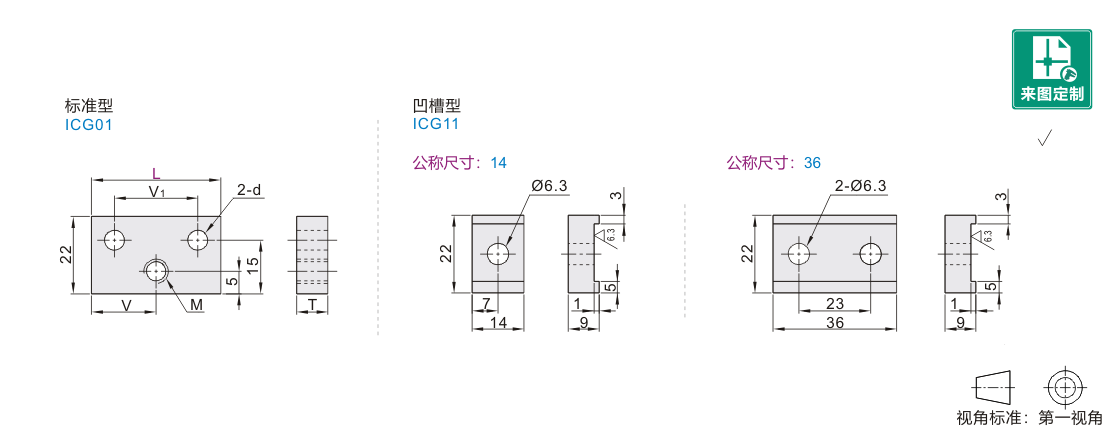

参数图
标准型
| 型号 | T |
V |
V1 |
d |
M |
|
| 代码 | L | |||||
| ICG01 |
23 | 6 | 11.5 | 11 | 5.3 | 5 |
| 28 | 14.0 | 15 | 6.3 | |||
| 33 | 16.5 | 20 | ||||
| 43 | 8 | 21.5 | 30 | |||
凹槽型
| 型号 |
|
| 代码 | 公称尺寸 |
| ICG11 |
14 |
| 36 | |
-
