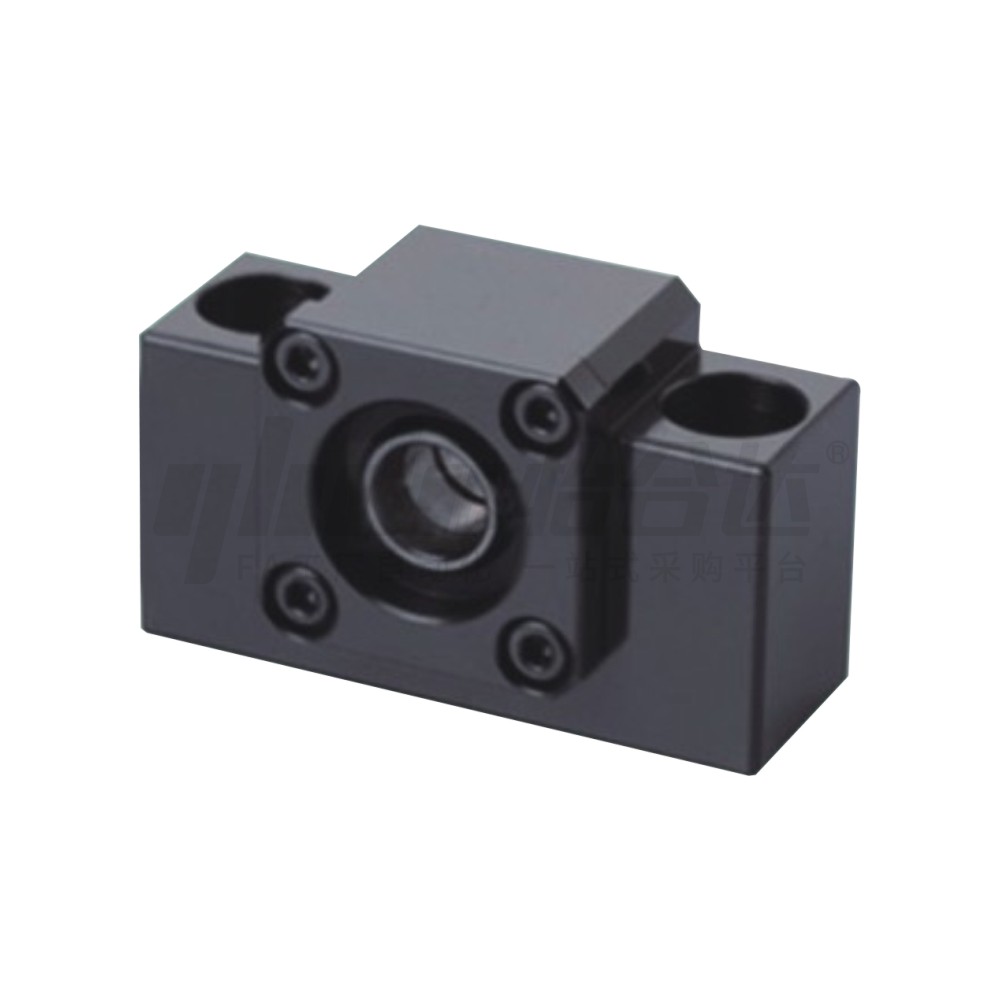

        方形丝杠支座组件 固定侧 标准肩高 标准型

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        类型 标准肩高
        销售方式 单件
        材质 S45C+SUJ2
        产品名称 方形丝杠支座组件
        轴承类型 角接触轴承 5级
        表面处理 发黑
        负载 标准负载
        固定方向 垂直
        支撑位置 固定侧
        禁限物质 禁铜锌
        种类筛选 丝杠支座组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          ①③⑥ ④ ①③④⑥
          LEK41 标准型 固定侧 S45C SUJ2 发黑



          构成零件

          编号 零件名称 数量
          ① 轴承座本体 1
          ② 角接触轴承 5级 1对
          ③ 轴承盖 1
          ④ 间隔环 2
          ⑤ 内六角紧定螺丝(附铝合金垫片) 2
          ⑥ 支座用螺母 1
          ⑦ 油封(Ø8以下1个) 2


          ①②③为一体，请勿拆解，否则将影响精度。
          轴承已经封入适量锂皂基抗极压润滑脂。
          使用经预压调整后的JIS 5级的角接触球轴承、最适用于高精度、高速旋转用途。
          适用锂电行业：禁铜、锌材质。

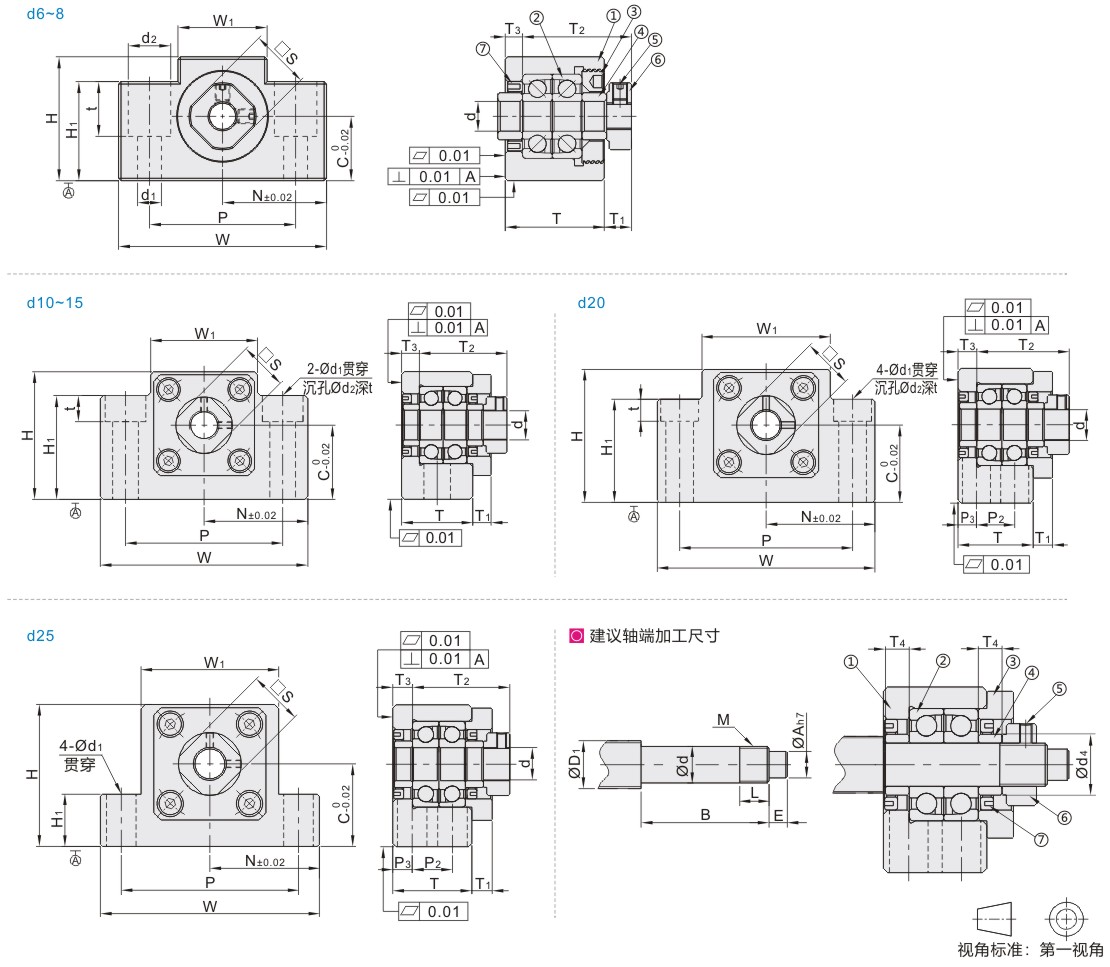

          参数图


          选型表

          型号 Ød T T1 T2 T3 W H C W1 H1 P N P2 P3 Ød1 Ød2 t S 油封适用
          轴径Ød4          		 建议轴端加工尺寸
          代码 规格 搭配丝杠轴径 轴端部外径 轴端部加工尺寸 公称螺纹 间隔环长度
          ØD1 Ød ØA B E M L T4
          LEK41 6 6 20 5.5 22 3.5 42 25 13 18 20 30 21 一 一 5.5 9.5 11 12 9.4 8/10 6 -0.005
          -0.012          		 5 27 8 M6xP0.75 6 5
          8 8 23 7 26 4 52 32 17 25 26 38 26 6.6 11 12 14 11.4 10/12 8 -0.005
          -0.012          		 6.5 31.5 7.5 M8×P1.0 7 5.5
          10 10 24 6 29.5 6 70 43 25 36 35 52 35 9 14 11 16 14.4 12/14/15 10 -0.005
          -0.012          		 8 36 15 M10×P1.0 11
          12 12 19 15.4 14/15/16 12

          -0.005
          -0.012

          		 10 M12×P1.0
          15 15 25 6 32 5 80 49 30 41 40 60 40 11 17 15 22 19.4 18/20 15 -0.005
          -0.014
          		 12 47 20 M15×P1.0 18 6
          15B 36 10
          20 20 42 10 50 10 95 58 56 45 75 47.5 22 10 30 25.4 25/28/30 20 -0.005
          -0.014
          		 17 62 25 M20xP1.0 17 11
          25 25 48 13 60 14 105 68 35 66 25 85 52.5 30 9 一 一 35 31.4 30/32/36 25 -0.005
          -0.014
          		 22 75 18 M25×P1.5 22 15
