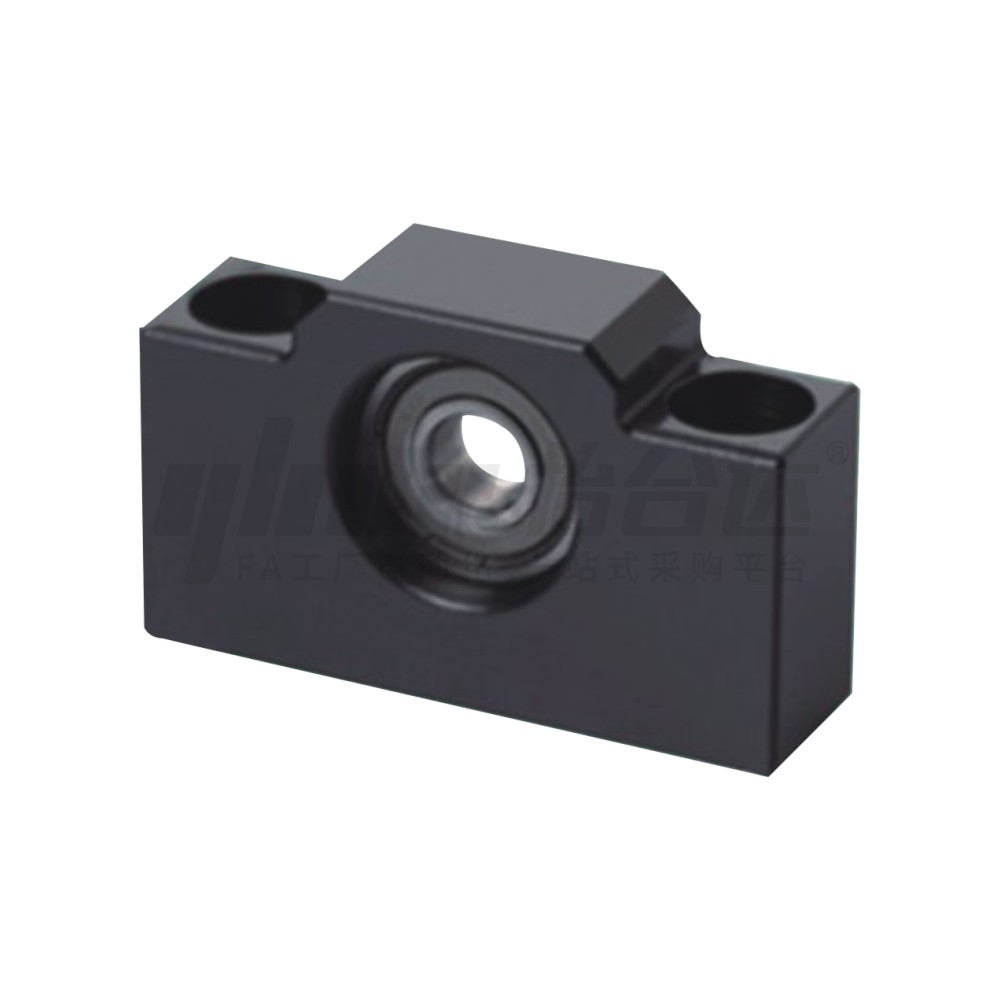

        方形丝杠支座组件 支撑侧 标准肩高 标准型

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        类型 标准肩高
        销售方式 单件
        材质 S45C
        产品名称 方形丝杠支座组件
        轴承类型 径向轴承 6级
        表面处理 发黑
        负载 标准负载
        固定方向 垂直
        支撑位置 支撑侧
        禁限物质 禁铜锌
        种类筛选 丝杠支座组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          ① ② ③ ①
          LEK51 标准型 支撑侧 S45C 不锈钢 弹簧钢 发黑



          构成零件

          编号 零件名称 数量
          ① 轴承座本体 1
          ② 径向轴承 6级 1
          ③ C型挡圈 1


          轴承已经封入适量锂皂基抗极压润滑脂。
          使用不锈钢材质深沟球轴承，适用于中低转速、中低载荷用途。
          适用锂电行业：禁铜、锌材质。

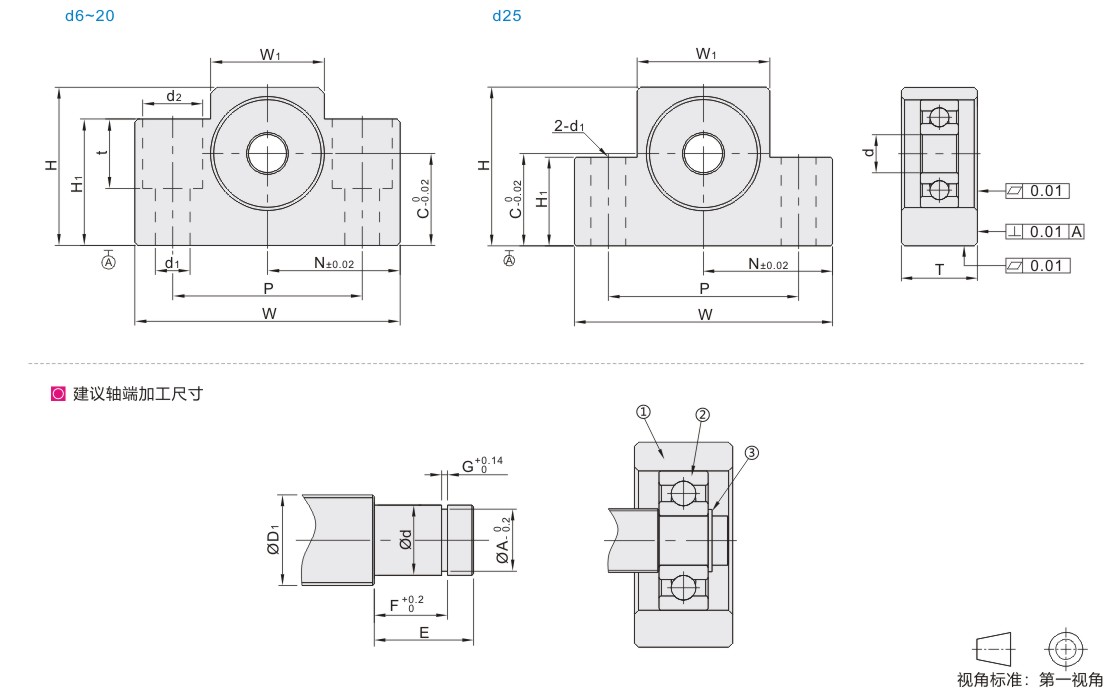

          参数图


          选型表

          型号 Ød T W H C W1 H1 P Ød1 Ød2 t N 建议轴端加工尺寸 使用C型挡圈
          代码 规格 搭配丝杠轴径 轴端部外径 挡圈沟槽尺寸
          ØD1 Ød ØA E F G
          LEK51 6 6 12 42 25 13 18 20 30 5.5 9.5 11 21 8 6 -0.005
          -0.012          		 5.7 9 6.8 0.8 TBP01-6
          8 6 14 52 32 17 25 26 38 6.6 11 12 26 8/10
          10 8 20 70 43 25 36 35 52 9 14 11 35 12/14/15 8 -0.005
          -0.012
          		 7.6 10 7.9 0.9 TBP01-8
          12 10 14/15/16 10 -0.005
          -0.012
          		 9.6 11 9.15 1.15 TBP01-10
          15 15 80 49 30 41 40 60 40 18/20 15 -0.005
          -0.014
          		 14.3 13 10.15 TBP01-15
          20 20 26 95 58 56 45 75 11 17 15 47.5 25/28/30 20 -0.005
          -0.014
          		 19 19 15.35 1.35 TBP01-20
          25 25 30 105 68 35 66 25 85 11 一 一 52.5 28/30/32 25 -0.005
          -0.014
          		 23.9 21 16.35 TBP01-25
