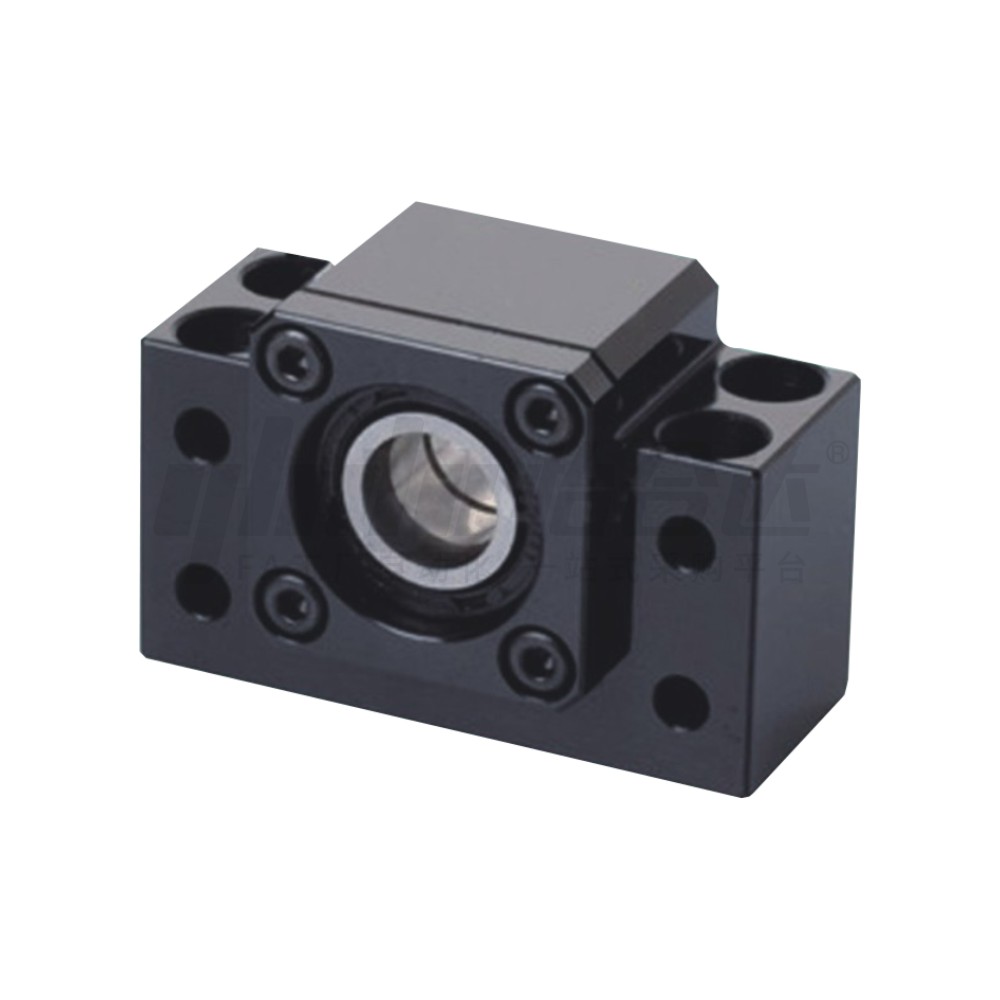

        方形丝杠支座组件 固定侧 侧面带孔型

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        类型 侧面带孔型
        材质 S45C+SUJ2
        产品名称 方形丝杠支座组件
        表面处理 发黑
        负载 标准负载
        固定方向 垂直/侧面
        禁限物质 禁铜锌
        种类筛选 丝杠支座组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 销售方式 类型 材质 表面处理
          ①③⑥ ④ ①③④⑥
          LEK61 单件 固定侧 S45C SUJ2 发黑
          SET-LEK61 套装 固定侧(LEK61)+支撑侧(LEK71) 一 一



          构成零件

          编号 零件名称 数量
          ① 轴承座本体 1
          ② 角接触轴承 5级 1对
          ③ 轴承盖 1
          ④ 间隔环 2
          ⑤ 内六角紧定螺丝(附铝合金垫片) 2
          ⑥ 紧固螺帽 1
          ⑦ 油封(Ø8以下1个) 2



          ①②③为一体，请勿拆解，否则将影响精度。
          轴承已经封入适量锂皂基抗极压润滑脂。
          使用经预压调整后的JIS 5级的角接触球轴承、最适用于高精度、高速旋转用途。
          适用锂电行业：禁铜、锌材质。



          套装选型
          SET-LEK61
          (规格)          		 SET套装构成零件
          固定侧(规格)
          LEK61          		 支撑侧(规格)
          LEK71
          10 10 10
          12 12 12
          15 15 15
          17 17 17
          20 20 20
          25 25 25
          30 30 30
          35 35 35
          40 40 40



          支撑侧LEK71尺寸，请在怡合达网站搜索查看。
          W1为轴承座本体凸台宽度。

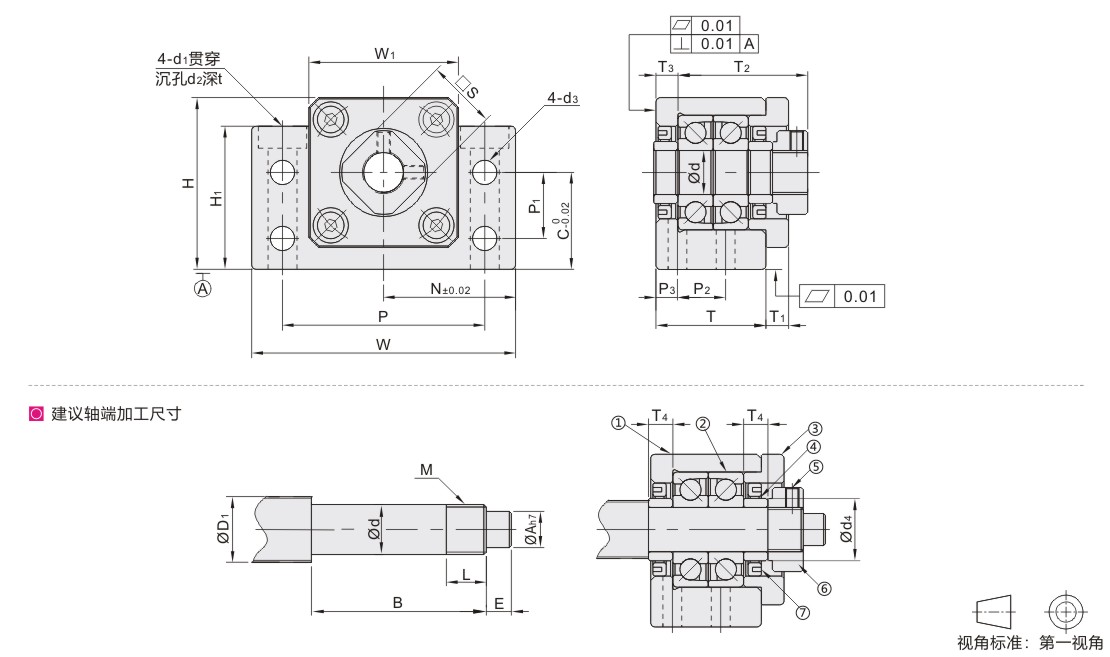

          参数图


          选型表

          型号 Ød T T1 T2 T3 W H C W1 H1 P P1 P2 P3 Ød1 Ød2 t N Ød3 S 油封适用
          轴径Ød4          		 建议轴端加工尺寸
          搭配丝杠轴径 轴端部外径 轴端部加工尺寸 公称螺纹 间隔环长度
          代码 规格
          ØD1 Ød ØA B E M L T4
          单件
          LEK61
          套装
          SET-LEK61          		 10 10 25 5 29.5 5 60 39 22 34 32.5 46 15 13 6 6.6 11 5 30 5.5 16 14.4 12/14/15 10 -0.005
          -0.012          		 8 36 15 M10×P1.0 16 5.5
          12 12 43 25 35 18 1.5 19 15.4 14/15/16 12 -0.005
          -0.012
          		 10 M12×P1.0 14
          15 15 27 6 32 6 70 48 28 40 38 54 18 15 6.5 35 22 19.4 18/20 15 -0.005
          -0.014
          		 12 40 20 M15×P1.0 12 6
          17 17 35 9 44 7 86 64 39 50 55 68 28 19 8 9 14 8.6 43 6.6 24 24.4 20/25 17 -0.005
          -0.014
          		 15 53 23 M17×P1.0 17 7
          20 20 35 8 43 8 88 60 34 52 50 70 22 8.5 44 30 27.4 25/28 20 -0.005
          -0.014
          		 17 53 25 M20×P1.0 15 8
          25 25 42 12 54 9 106 80 48 64 70 85 33 22 10 11 17.5 11 53 9 35 31.4 32/36 25 -0.005
          -0.014
          		 20 65 30 M25×P1.5 18 9
          30 30 45 14 61 128 89 51 76 78 102 23 11 14 20 13 64 11 40 37.4 36/40 30 -0.005
          -0.015
          		 25 72 38 M30×P1.5 25
          35 35 50 14 67 12 140 96 52 88 79 114 35 26 12 14 20 13 70 50 44.4 45 35 -0.008
          -0.018          		 30 82 45 M35×P1.5 26 12
          40 40 61 18 76 15 160 110 60 100 90 130 37 33 14 18 26 17.5 80 14 50 49.4 50 40 -0.008
          -0.018
          		 35 94 50 M40×P1.5 30 15
