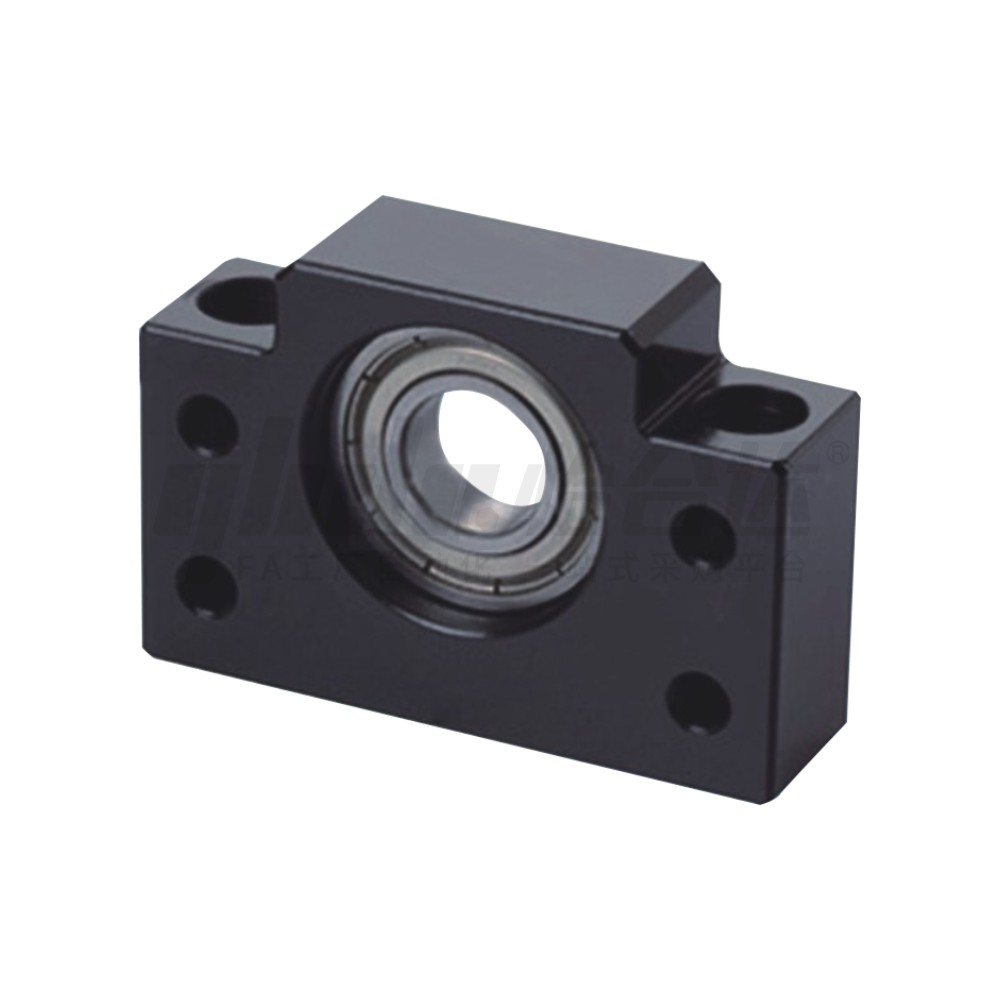

        方形丝杠支座组件 支撑侧 侧面带孔型

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        类型 侧面带孔型
        销售方式 单件
        材质 S45C
        产品名称 方形丝杠支座组件
        轴承类型 径向轴承 6级
        表面处理 发黑
        负载 标准负载
        固定方向 垂直/侧面
        支撑位置 支撑侧
        禁限物质 禁铜锌
        种类筛选 丝杠支座组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型    材质 表面处理
          ① ② ③ ①
          LEK71 侧面带孔型 支撑侧 S45C 不锈钢 弹簧钢 发黑



          构成零件

          编号 零件名称 数量
          ① 轴承座本体 1
          ② 径向轴承 6级 1
          ③ C型挡圈 1


          轴承已经封入适量锂皂基抗极压润滑脂。
           使用不锈钢材质深沟球轴承，适用于中低转速、中低载荷用途。
          适用锂电行业：禁铜、锌材质。

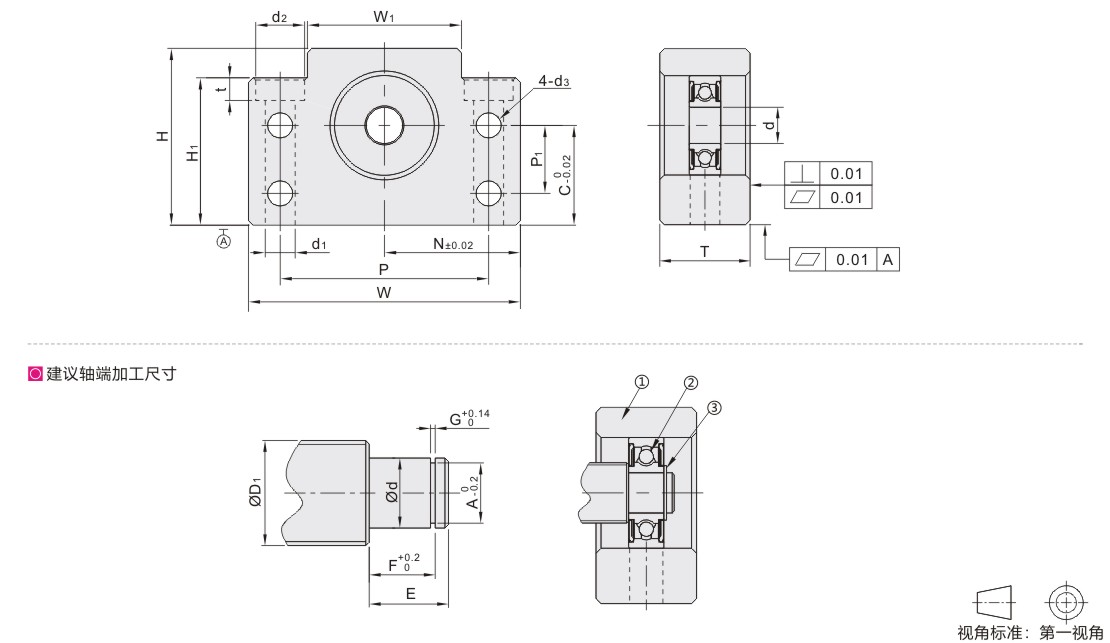

          参数图


          选型表

          型号 Ød T W H C W1 H1 P P1 Ød1
          Ød2

          		 t Ød3 N 建议轴端加工尺寸 使用C型挡圈
          代码 规格 搭配丝杠轴径 轴端部外径 挡圈沟槽尺寸
          ØD1 Ød ØA E F G
          LEK71 10 8 20 60 39 22 34 32.5 46 15 6.6 11 5 5.5 30 12/14/15 8 -0.005
          -0.012          		 7.6 10 7.9 0.9 TBP01-8
          12 10 43 25 35 18 1.5 14/15/16 10 -0.005
          -0.012
          		 9.6 11 9.15 1.15 TBP01-10
          15 15 70 48 28 40 38 54 6.5 35 18/20 15 -0.005
          -0.014
          		 14.3 13 10.15 TBP01-15
          17 17 23 86 64 39 50 55 68 28 9 14 8.5 6.6 43 20/25 17 -0.005
          -0.014
          		 16.2 16 13.15 TBP01-17
          20 20 26 88 60 34 52 50 70 22 44 25/28/30 20 -0.005
          -0.014
          		 19 19 13.35 1.35 TBP01-20
          25 25 30 106 80 48 64 70 85 33 11 17.5 11 9 53 30/32/36 25 -0.005
          -0.014
          		 23.9 20 16.35 TBP01-25
          30 30 32 128 89 51 76 78 102 33 14 20 13 11 64 36/40 30 -0.005
          -0.015
          		 28.6 21 17.75 1.75 TBP01-30
          35 35 32 140 96 52 88 79 114 35 70 40/45 35 -0.008
          -0.019
          		 33 22 18.75 TBP01-35
          40 40 37 160 110 60 100 90 130 37 18 26 17.5 14 80 50 40 -0.008
          -0.019
          		 38 23 19.95 1.95 TBP01-40
          50 50 40 170 130 70 106 95 138 40 85 63 50 -0.008
          -0.018
          		 47 27 22.2 2.2 TBP01-50
          60 60 45 190 150 85 130 110 160 50 95 80 60 -0.009
          -0.029
          		 57 29 24.2 2.2 TBP01-60
