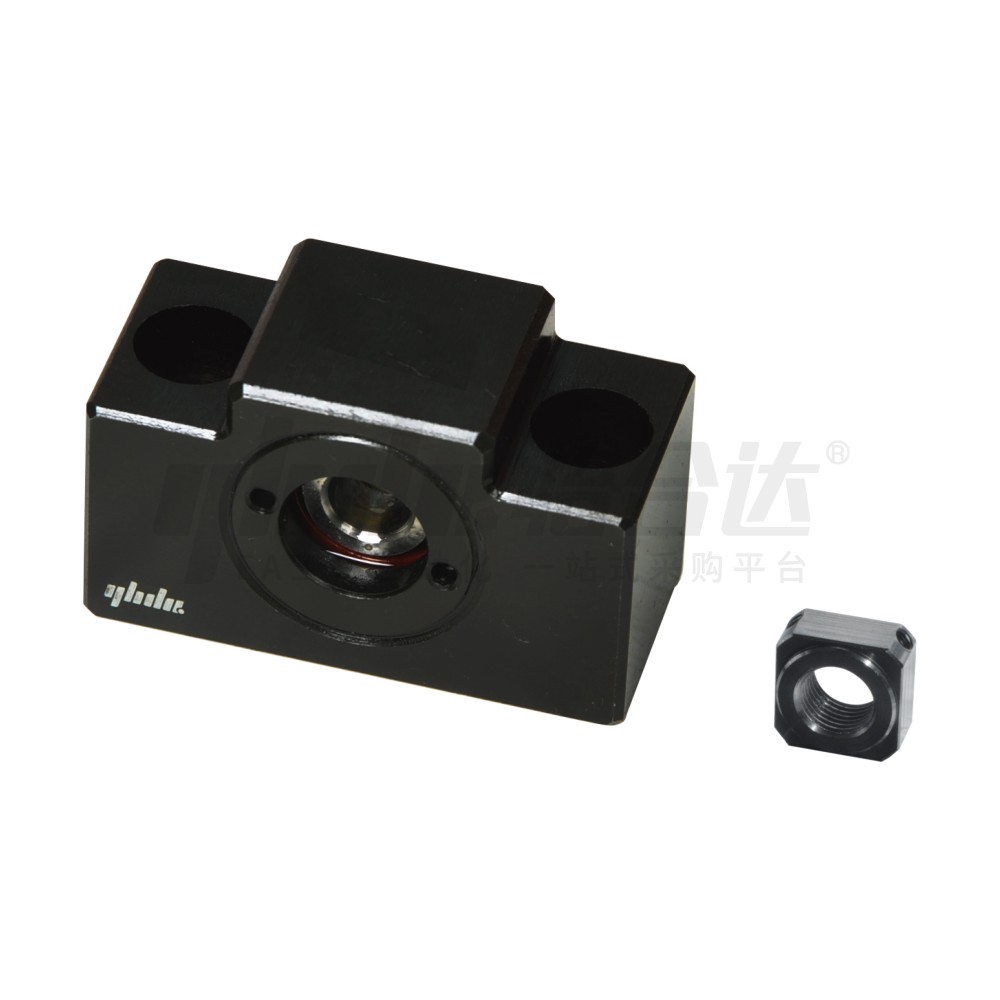

        方形丝杠支座组件 固定侧·角接触轴承型 低肩型 压盖内藏型

        品牌名称：

        怡合达

        条件筛选：

        性价比 经济型
        类型 低肩压盖内藏型
        销售方式 单件
        材质 S45C+SUJ2
        产品名称 方形丝杠支座组件
        轴承类型 角接触轴承 5级
        表面处理 发黑
        负载 标准负载
        固定方向 垂直
        支撑位置 固定侧
        禁限物质 禁铜锌
        种类筛选 丝杠支座组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          技术图档

          参数图

          技术图档
          代码 类型 材质 表面处理
          ①③⑤ ④ ①③④⑤
          E-LEB23 固定侧 角接触轴承型 S45C SUJ2 发黑



           构成零件

          编号 零件名称 数量
          ① 轴承固定座 1
          ② 角接触轴承 1对
          ③ 轴承盖 1
          ④ 轴环 2
          ⑤ 支座用螺母(带紧定螺钉) 1
          ⑥ 油封 2


          ①②③⑥已组装好，请勿拆解，否则将影响精度。
          使用经预压调整后的JIS 6级的角接触轴承、最适用于高精度、高速旋转用途。
          压盖内藏型支座，在高频振动情况下，轴承盖有松动风险，轴承盖螺纹处涂螺纹胶拧紧即可。

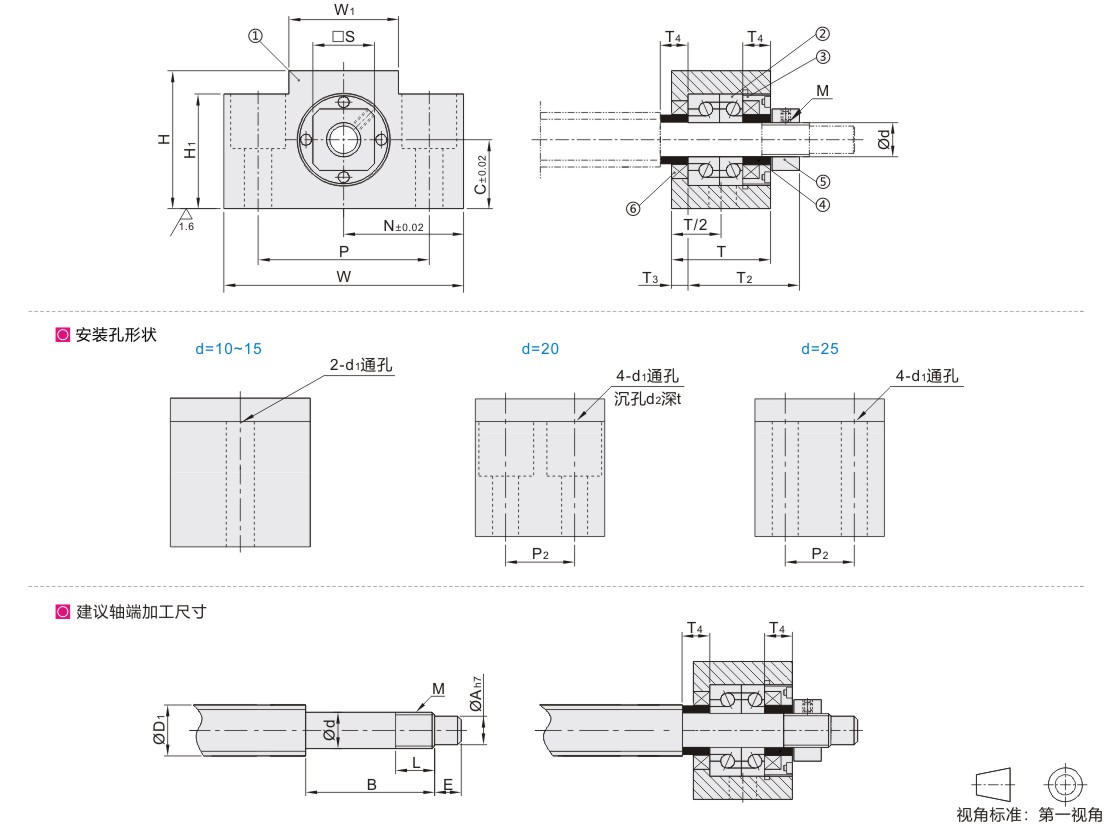

          参数图


          选型表

          型号 Ød T T2 T3 W H C N W1 H1 P P2 Ød1 Ød2 t S 建议轴端加工尺寸
          代码 规格 搭配丝杠轴径 轴端部外径 轴端部加工尺寸 公称螺纹 间隔环长度
          ØD1 Ød ØA B E M L T4
          E-LEB23 10 10 27 29.5 6 70 43 25 35 36 24 52 一 9 一 一 16 12/14/15 10

          -0.005
          -0.012

          		 8 36 15 M10×P1.0 11 5.5
          12 12 19 14/15/16 12 -0.005
          -0.012          		 10 M12×P1.0
          15 15 29 32 5 80 49 30 40 41 25 60 11 22 18/20 15 -0.005
          -0.014          		 12 47 20 M15×P1.0 18 6
          20 20 48 50 10 95 58 47.5 56 45 75 22 17 15 30 25/28/30 20 -0.005
          -0.014
          		 17 62 25 M20×P1.0 17 11
          25 25 58 60 14 105 68 35 52.5 66 25 85 30 一 一 35 30/32/36 25

          -0.005
          -0.014

          		 22 75 18 M25×P1.5 22 15
