      产品选型

      规格

      图片仅供参考，请以已选的规格为准

        方形丝杠支座组件 侧面带孔型 固定侧 精密型 标准型

        条件筛选：

        性价比 标准型
        种类筛选 丝杠支座组件
        类型 侧面带孔型
        产品名称 方形丝杠支座组件
        负载 标准负载
        精度等级 精密型
        固定方向 垂直/侧面
        注油嘴 无

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          可选加工参数

          产品问答

          材质图

          参数图

          材质图
          代码
          		 销售方式
          		 类型
          		 材质
          		 表面处理
          ① ③ ⑥ ④ ① ③ ④ ⑥
          LEB61 单件 固定侧 S45C SUJ2 发黑
          SET-LEB61 套装 固定侧(LEB61)+支撑侧(LEB71) — —
          LED61 单件 固定侧 S45C SUJ2 无电解镀镍
          SET-LED61 套装 固定侧(LED61)+支撑侧(LED71) — —
          LEG61 单件 固定侧 S45C SUJ2 镀黑铬
          SET-LEG61 套装 固定侧(LEG61)+支撑侧(LEG71) — —
          LEH61 单件 固定侧 SUS304 SUS304 —



          构成零件

          编码 零件名称 数量
          ① 轴承座本体 1
          ② 角接触轴承 5级 1对
          ③ 轴承盖 1
          ④ 间隔环 2
          ⑤ 内六角紧定螺丝附铜片 2
          ⑥ 紧固螺帽 1
          ⑦ 油封(Ø8以下1个) 2

          ①②③为一体，请勿拆解，否则将影响精度。
          轴承已经封入适量锂皂基抗极压润滑脂。
          使用经预压调整后的JIS 5级的角接触球轴承、
              最适用于高精度、高速旋转用途。



          套装选型
          SET-LEB61
          SET-LED61
          SET-LEG61
          (规格)
          		 SET套装构成零件
          固定侧(规格)
          LEB61/ LED61
          LEG61          		 支撑侧(规格)
          LEB71/ LED71
          LEG71
          10  10  10
          12  12  12
          15  15  15
          17  17  17
          20  20  20
          25  25  25
          30  30  30
          35  35  35
          40  40  40

          支撑侧(LEB71/LED71/LEG71)尺寸，请在怡合达网站搜索参阅。
          W1为轴承座本体凸台宽度。

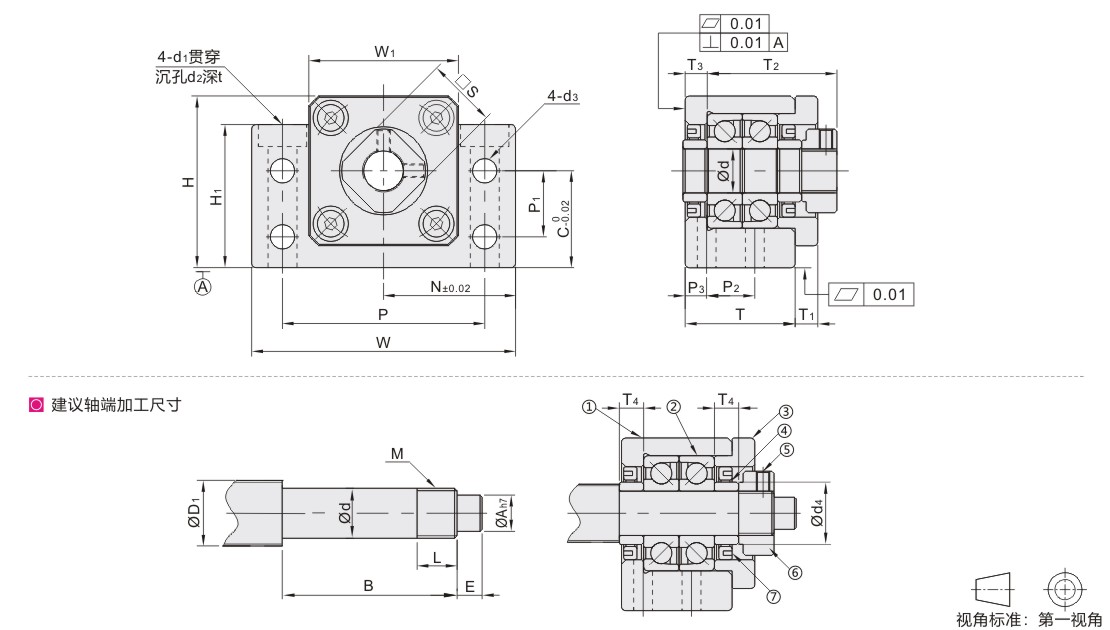

          参数图



          选型表

          型号
          		 Ød
          		 T
          		 T1
          		 T2
          		 T3
          		 W
          		 H
          		 C
          		 W 1
          		 H 1
          		 P
          		 P 1
          		 P2
          		 P3
          		 Ød1
          		 Ød2
          		 t
          		 N
          		 Ød3
          		 S
          		 油封
          适用
          轴径
          Ød4
          		 建议轴端加工尺寸
          搭配丝杠
          轴径          		 轴端部
          外径
          		 轴端部加工尺寸 公称螺纹 间隔环
          长度
          代码 规格
          ØD1 Ød
          		 ØA B E M L T4
          单件
          LEB61
          LED61
          LEG61
          LEH61
          套装
          SET-LEB61
          SET-LED61
          SET-LEG61          		 10S* 10  25  5  29.5  5  60  39  22  34  32.5  46  15  13  6  6.6  11  5  30  5.5  16  12  12/14/15 10 -0.005
          -0.012          		 8  36  15  M10×P1.0 16  5.5
          10※ 14.4
          12※ 12  43  25  35  18  1.5  19  15.4  14/15/16 12 -0.005
          -0.012          		 10  M12×P1.0 14
          15※ 15  27  6  32  6  70  48  28  40  38  54  18  15  6.5  35  22  19.4  18/20 15 -0.005
          -0.014          		 12  40  20  M15×P1.0 12  6
          17  17  35  9  44  7  86  64  39  50  55  68  28  19  8  9  14  8.6  43  6.6  24  24.4  20/25 17 -0.005
          -0.014          		 15  53  23  M17×P1.0 17  7
          20※ 20  35  8  43  8  88  60  34  52  50  70  22  8.5  44  30  27.4  25/28 20 -0.005
          -0.014          		 17  53  25  M20×P1.0 15  8
          25※ 25  42  12  54  9  106  80  48  64  70  85  33  22  10  11  17.5  11  53  9  35  31.4  32/36 25 -0.005
          -0.014          		 20  65  30  M25×P1.5 18  9
          30※ 30  45  14  61  128  89  51  76  78  102  23  11  14  20  13  64  11  40  37.4  36/40 30 -0.005
          -0.015          		 25  72  38  M30×P1.5 25
          35  35  50  14  67  12  140  96  52  88  79  114  35  26  12  14  20  13  70  50  44.4  45  35 -0.008
          -0.018          		 30  82  45  M35×P1.5 26  12
          40  40  61  18  76  15  160  110  60  100  90  130  37  33  14  18  26  17.5  80  14  50  49.4  50  40 -0.008
          -0.018          		 35  94  50  M40×P1.5 30  15

          带*规格无镀镍、镀铬产品。                                                LEH61仅适用带※规格。                                                                                        可选加工请在怡合达网站搜索查阅(LEB21)，可选加工仅适用LEB61。
