        丝杠支座组件  整合型传动座 S45C+铸铁材质 标准型

        条件筛选：

        类型 整合型传动座
        材质 S45C+铸铁
        形状 标准型
        表面处理 发黑
        固定方向 垂直/侧面
        种类筛选 丝杠支座组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型
          		 材质 表面处理
          ① ③④⑥ ①③④⑥
          LEF01 整合型传动座 标准型 铸铁  S45C 发黑



          构成零件

          编号 零件名称 数量
          ① 传动座本体 1
          ② 轴承 1组
          ③ 压板 1
          ④ 间隔环 2
          ⑤ 油封 2
          ⑥ 锁紧螺母 1组



          使用之轴承经预压处理，轴向0间隙。
          轴承采用P5配对DF组装，最适宜滚珠丝杠使用。

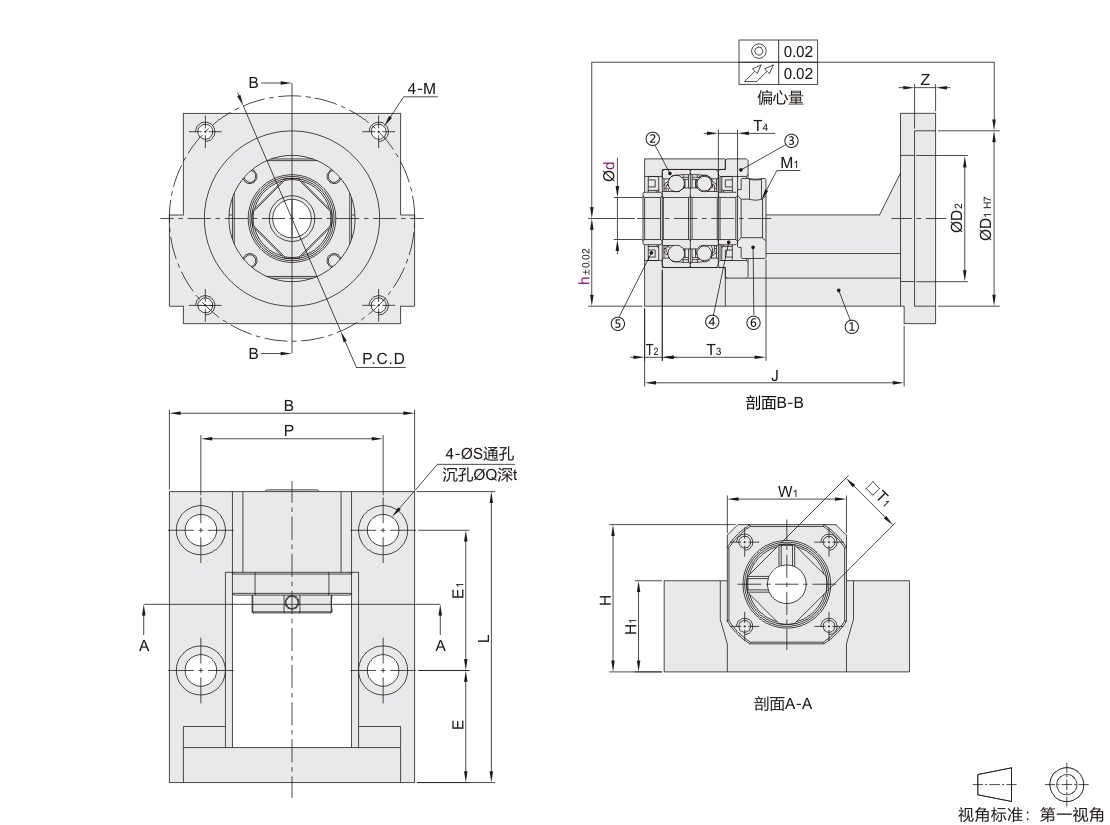

          参数图



          选型表

          型号
          		 适用
          电机类型
          		 ØD1
          		 P.C.D
          		 M
          		 Z
          		 ØD2
          		 B
          		 P
          		 L
          		 J
          		 E
          		 E1
          		 S
          		 Q
          		 t
          		 H
          		 H1 W1
          		 T1
          		 T2
          		 T3 T4
          		 M1
          		 建议丝杠支座 建议电机规格
          代码 适用丝杠轴径 适用电机法兰 中心高 支撑侧 止口
          规格          		 安装
          P.C.D
          d F* h
          LEF01 10 60 20 伺服
          电机          		 50 70 M5 6 36 63 50 83 74 32 40 6.6 11 2 37 21 34 16 5 29.5 5.5 M10×1.0 LEB77-10 50
          		 70
          60S M4
          60 25 M5 70 52 9 14 42 26 LEB31-10
          LEB51-10
          60S M4
          12 60 20 M5 63 50 6.6 11 37 21 19 M12×1.0 LEB77-12
          60S M4
          60 25 M5 70 52 9 14 42 26 LEB31-12
          LEB51-12
          60S M4
          60 30 M5 平底 47 31 LEB53-12
          60S M4
          57 25 步进
          电机          		 38.1 66.7 M4 74 42 26 LEB31-12 38.1
          		 66.7
          30 平底 47 31 LEB53-12



          *带S为松下电机，不带为其它品牌电机。
