        丝杠支座组件  整合型传动座 S45C+铸铁材质 长型

        条件筛选：

        类型 整合型传动座
        材质 S45C+铸铁
        形状 长型
        表面处理 发黑
        固定方向 垂直/侧面
        种类筛选 丝杠支座组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          ① ③④⑥ ①③④⑥
          LEF05 整合型传动座 长型 铸铁  S45C 发黑



          构成零件

          编号 零件名称 数量
          ① 传动座本体 1
          ② 轴承 1组
          ③ 压板 1
          ④ 间隔环 2
          ⑤ 油封 2
          ⑥ 锁紧螺母 1组



          使用之轴承经预压处理，轴向0间隙。
          轴承采用P5配对DF组装，最适宜滚珠丝杆使用。

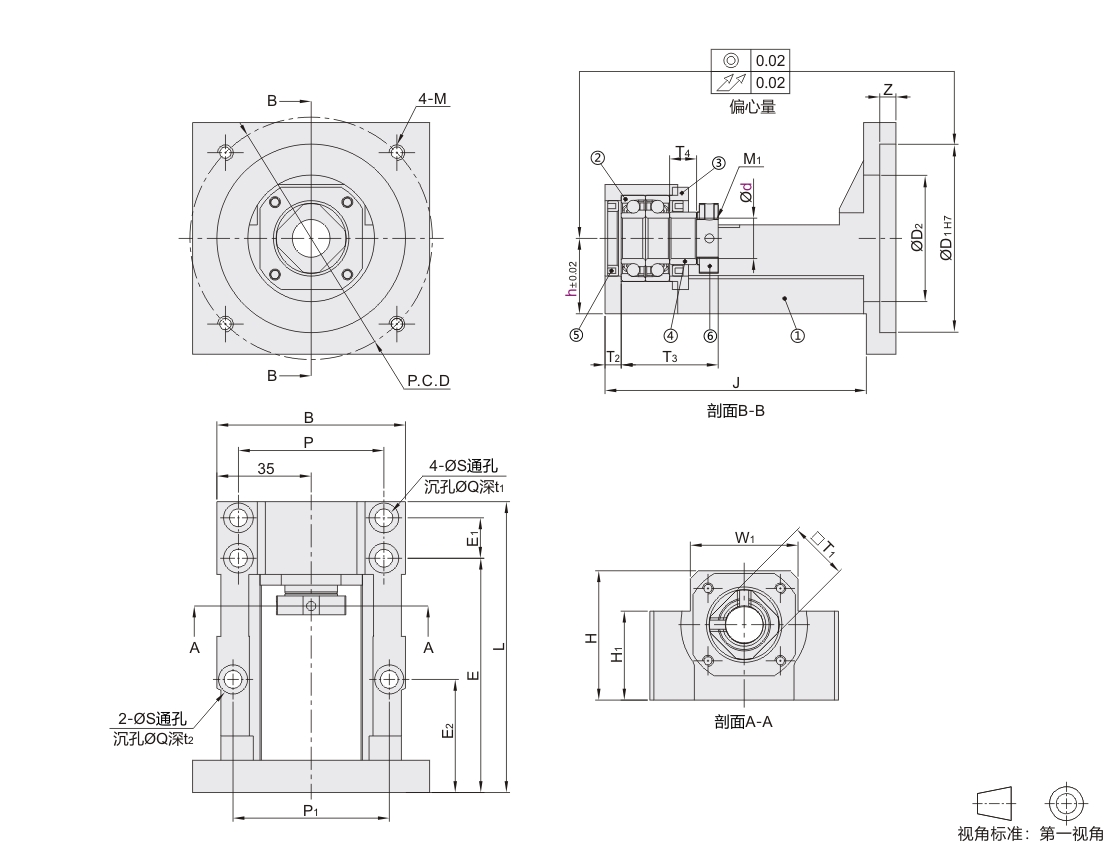

          参数图



          选型表

          型号 适用
          电机类型          		 ØD1 P.C.D M Z ØD2 B P P1 L J E E1 E2 S Q t1 t2 H H1 W1 T1 T2 T3 T4 M1 建议丝杠支座 建议电机规格
          代码 适用丝杠轴径 适用电机法兰 中心高 支撑侧
          		 止口
          规格          		 安装
          P.C.D
          d F* h
          LEF05 15 60 28 伺服
          电机          		 50 70 M5 6 36 70 45 58 98 89 77 15 32 6.6 11 7 2 48 33 40 22 6 36 10 M15×1.0 LEB71-15 50 70
          60S M4
          80 70 90 M6 47 108 97 87 42 70 90
          80S M5
          57 步进
          电机          		 38.1 66.7 M4 36 98 89 77 32 38.1 66.7
          86 73 98.4 M6 47 108 97 87 42 73 98.4



          *带S为松下电机，不带为其它品牌电机。
