        丝杠支座组件  整合型传动座 S45C+铸铁材质 矮型

        条件筛选：

        类型 整合型传动座
        材质 S45C+铸铁
        形状 矮型
        表面处理 发黑
        固定方向 垂直/侧面
        种类筛选 丝杠支座组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          ① ③④⑥ ①③④⑥
          LEF25 整合型传动座 矮型 铸铁  S45C 发黑



          构成零件

          编号 零件名称 数量
          ① 传动座本体 1
          ② 轴承 1组
          ③ 压板 1
          ④ 间隔环 2
          ⑤ 油封 2
          ⑥ 锁紧螺母 1组




          使用之轴承经预压处理，轴向0间隙。
          轴承采用P5配对DF组装，最适宜滚珠丝杆使用。

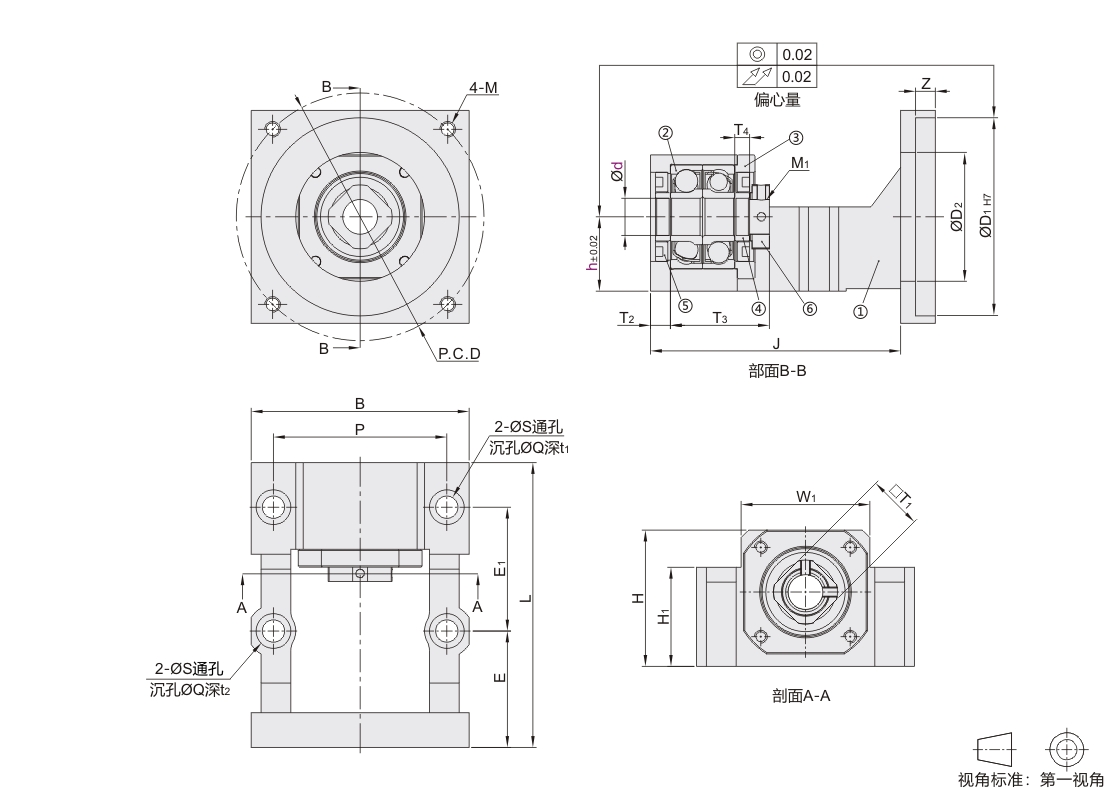

          参数图



          选型表

          型号 适用
          电机类型          		 ØD1 P.C.D M Z ØD2 B P L J E E1 S Q t1 t2 H H1 W1 T1 T2 T3 T4 M1 建议丝杠支座 建议电机规格
          代码 适用丝杠轴径 适用电机法兰 中心高 支撑侧
          		 止口
          规格          		 安装
          P.C.D
          d F* h
          LEF25 15 80S 30 伺服
          电机          		 70 90 M5 6 52 88 70 113 102 45 50 9 14 8 1 55 40 54 22 8 40 6 M15×1.0 LEB31-15
          LEB51-15          		 70 90
          80 M6 8 115 47
          90 80 100 80 100
          17 80 30 70 90 55 24 46 9 M17×1.0 LEB74-17 70 90
          39 64 49 LEB71-17
          20 80S 30 M5 6 113 45 55 40 30 43 8 M20×1.0 LEB31-20
          LEB51-20
          80 M6 8 115 47
          80S 34 M5 6 113 45 59 44 LEB71-20
          80 M6 8 115 47
          15 86 30 步进
          电机          		 73 98.4 M6 8 55 40 22 40 6 M15×1.0 LEB31-15 73 98.4
          20 30 43 8 M20×1.0 LEB31-20
          34 59 44 LEB71-20



          *带S为松下电机，不带为其它品牌电机。
