        丝杠支座组件  整合型传动座 S45C+铸铁材质 长高型

        条件筛选：

        类型 整合型传动座
        材质 S45C+铸铁
        形状 长高型
        表面处理 发黑
        固定方向 垂直/侧面
        种类筛选 丝杠支座组件

        产品型号：

        LEF35-d25-F100A-h48

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(PCS)：

        起订量：1PCS

        , 加量幅度：1PCS

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          ① ③④⑥ ①③④⑥
          LEF35 整合型传动座 长高型 铸铁  S45C 发黑



          构成零件

          编号 零件名称 数量
          ① 传动座本体 1
          ② 轴承 1组
          ③ 压板 1
          ④ 间隔环 2
          ⑤ 油封 2
          ⑥ 锁紧螺母 1组



          使用之轴承经预压处理，轴向0间隙。
          轴承采用P5配对DF组装，最适宜滚珠丝杆使用。

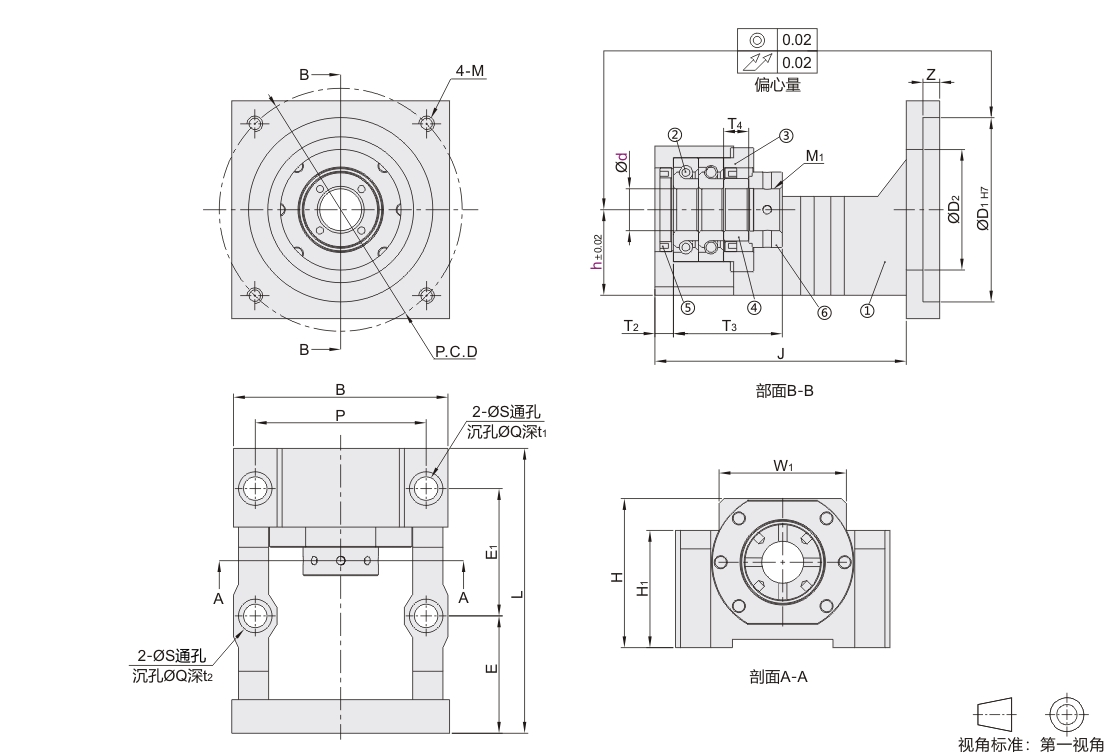

          参数图



          选型表

          型号 适用
          电机类型
          		 ØD1 P.C.D M Z ØD2 B P L J E E1 S Q t1 t2 H H1 W1 T2 T3 T4 M1 建议丝杠支座 建议电机规格
          代码 适用丝杠轴径 适用电机法兰 中心高 支撑侧 止口
          规格          		 安装
          P.C.D
          d F* h
          LEF35 25 100 48 伺服
          电机
          		 95 115 M8 10 72 130 102 170 150 70 76 14 20 11 2 86 67 76 11 59 14 M25×1.5 LEB71-25 95 115
          100A M6
          100 51 M8 89 70 65 15 LEB74-25
          100A M6
          126 48 110 130 M8 86 67 59 14 LEB71-25 110 130
          51 89 70 LEB74-25
          130 48 145 86 67 LEB71-25 145
          51 89 70 LEB74-25
          30 100 51 95 115 M8 89 70 61 9 M30×1.5 LEB71-30

          		 95 115
          100A M6
          126 110 130 M8 110 130
          130 145 145



          *带A为安川电机，不带为其它品牌电机。
