丝杠支座组件 整合型传动座 S50C+铝合金材质 简易型
条件筛选：
种类筛选 丝杠支座组件
类型 整合型传动座
材质 S50C+铝合金
主体表面处理 喷细砂本色阳极氧化
形状 简易型
表面处理 无电解镀镍+喷细砂本色阳极氧化
丝杠支座组件表面处理 发黑
固定方向 垂直/侧面
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量()：
起订量：0
, 加量幅度：0
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
相似商品
同类人气商品
计算选型
技术图档
全部型号
3D预览
产品简介
技术图档（二）
材质图
参数图
材质图
参数图
产品简介
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | 附件 | |||
| 主体 | 丝杠支座组件 | 主体 | 丝杠支座组件 | ||||
| LEF40 | 整合型传动座 | 简易型 | 铝合金 | S50C | 喷细砂本色阳极氧化 | 发黑 | 调整环:2个 锁紧螺母:1个 |
| LEF41 | 无电解镀镍 | ||||||

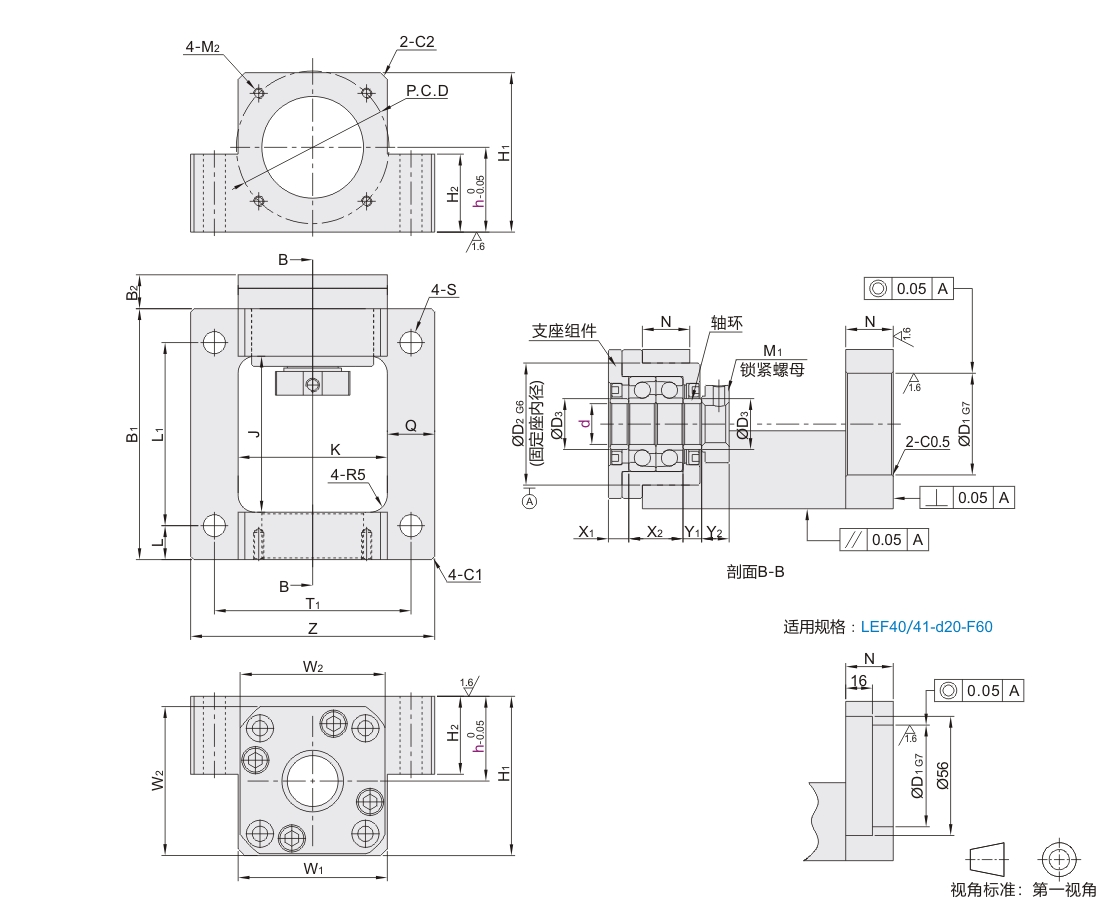

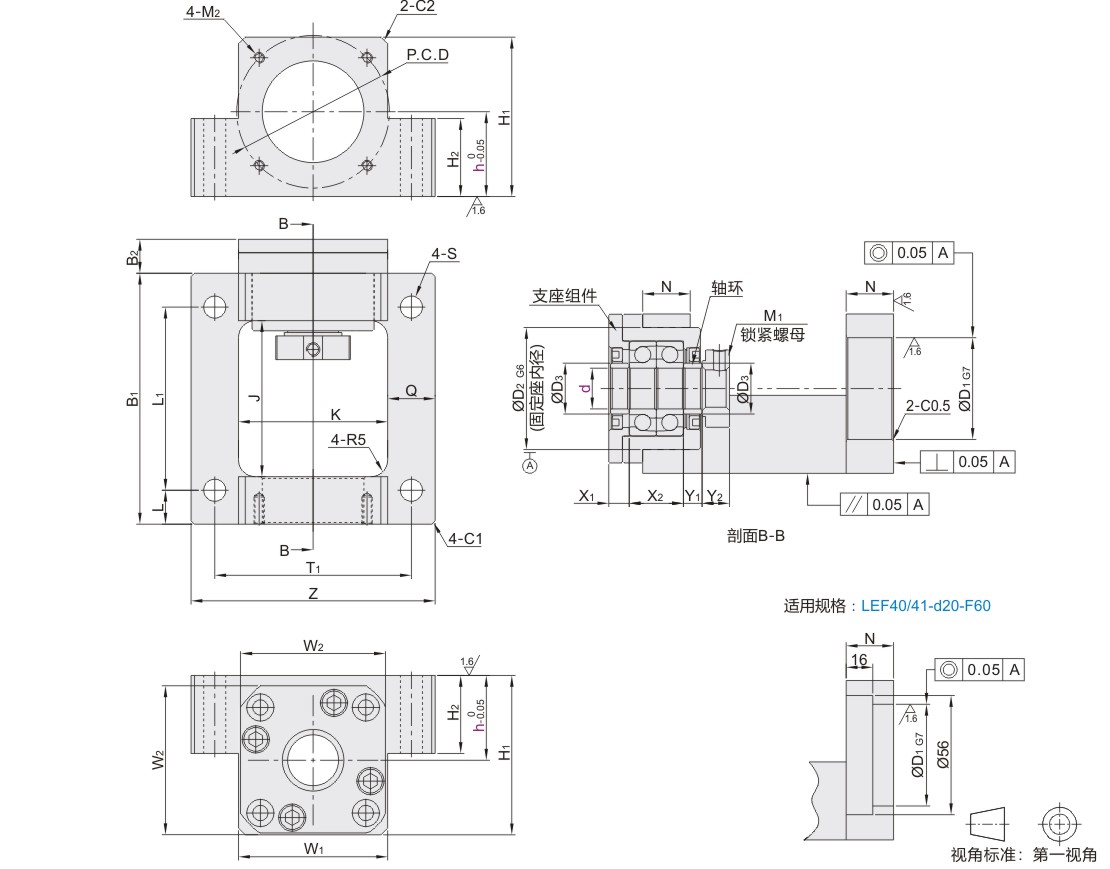

参数图
| 型号 | 适用 电机类型 |
D1 | P.C.D | M2 | B1 | B2 | D2 | D3 | Z | H1 | H2 | J | K | L | |||
| 代码 | 适用丝杠轴径 | 适用电机法兰 | 中心高 | ||||||||||||||
| d | F | h | |||||||||||||||
| 发黑 LEF40 无电解镀镍 LEF41 |
8 | 38 | 21 | 伺服电机 | 30 | 45 | M3 | 67 | 9 | 28 | 11.5 | 64 | 41 | 19 | 43 | 40 | 10 |
| 40 | 46 | M4 | |||||||||||||||
| 10 | 38 | 25 | 30 | 45 | M3 | 74 | 10 | 34 | 14 | 70 | 46 | 23 | 46 | 42 | 10 | ||
| 40 | 46 | M4 | |||||||||||||||
| 12 | 38 | 45 | M3 | 36 | 15 | 72 | 47 | 44 | |||||||||
| 40 | 46 | M4 | |||||||||||||||
| 60 | 31 | 50 | 70 | M5 | 84 | 98 | 62 | 26 | 56 | 62 | 13 | ||||||
| 15 | 60 | 97 | 15 | 40 | 20 | 61 | 63 | ||||||||||
| 80 | 41 | 70 | 90 | M6 | 106 | 128 | 82 | 36 | 72 | 82 | 16 | ||||||
| 20 | 60 | 35 | 50 | 70 | M5 | 117 | 22 | 57 | 25 | 116 | 70 | 30 | 69 | 70 | 20 | ||
| 80 | 41 | 70 | 90 | M6 | 127 | 128 | 82 | 36 | 79 | 82 | |||||||
|
适用丝杠 轴径 d |
适用电机 法兰 F |
N | Q | L1 | T1 | W1 | W2 | X1 | X2 | Y1 | Y2 | M1 (细牙螺纹) |
S | 丝杠支座 | 建议电机规格 | ||||
| 固定侧 | 建议支撑侧 | 止口规格 | 安装P.C.D | ||||||||||||||||
| LEF40 | LEF41 | LEF40 | LEF41 | ||||||||||||||||
| 8 | 38 | 12 | 12 | 47 | 52 | 40 | 35 | 5 | 14 | 5.5 | 6.5 | M8×1.0 | 5.5 | LEB01-8 | LED01-8 | — | — | 30 | 45 |
| 40 | 46 | ||||||||||||||||||
| 10 | 38 | 14 | 14 | 54 | 56 | 42 | 42 | 6 | 16 | 5.5 | 8 | M10×1.0 | 6.5 | LEB01-10 | LED01-10 | LEB31-10 | LED31-10 | 45 | |
| 40 | 46 | ||||||||||||||||||
| 12 | 38 | 58 | 44 | 44 | M12×1.0 | LEB01-12 | LED01-12 | LEB31-12 | LED31-12 | 45 | |||||||||
| 40 | 46 | ||||||||||||||||||
| 60 | 18 | 58 | 80 | 62 | 8.5 | LEB33-12 | — | 50 | 70 | ||||||||||
| 15 | 60 | 17 | 71 | 52 | 8 | 18 | 10 | M15×1.0 | LEB01-15 | LED01-15 | LEB33-15 | ||||||||
| 80 | 23 | 74 | 106 | 82 | 10.5 | LEB33-1541 | 70 | 90 | |||||||||||
| 20 | 60 | 24 | 23 | 77 | 94 | 70 | 68 | 14 | 28 | 11 | 11 | M20×1.0 | LEB01-20 | LED01-20 | LEB33-20 | 50 | 70 | ||
| 80 | 87 | 106 | 82 | LEB33-2041 | 70 | 90 | |||||||||||||
