        丝杠支座组件  一般型传动座 铸铁材质 平底型

        条件筛选：

        类型 一般型传动座
        材质 铸铁
        形状 平底型
        表面处理 发黑
        固定方向 垂直/侧面
        种类筛选 丝杠支座组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          LEF65 一般型传动座 平底型 铸铁 发黑

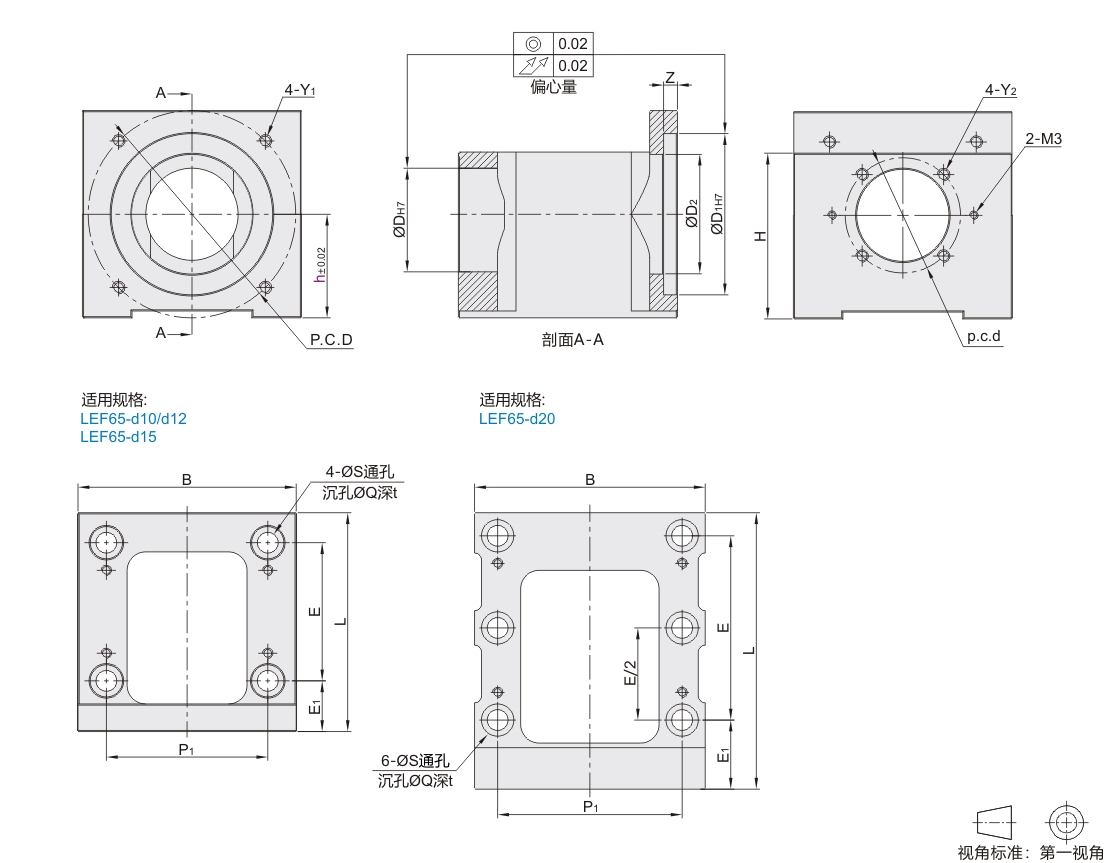

          参数图



          选型表

          型号
          		 适用
          电机类型
          		 D1
          		 P.C.D
          		 Y1
          		 D
          		 p.c.d
          		 Y2
          		 Z
          		 ØD2
          		 B
          		 H
          		 E
          		 E1
          		 P1
          		 S
          		 Q
          		 t
          		 L
          		 建议丝杠支座
          		 建议电机规格
          代码 适用丝杠轴径 适用电机法兰 中心高 固定侧 支撑侧 止口
          规格          		 安装
          P.C.D
          d F* h
          LEF65 10 60 30 伺服电机 50 70 M5 34 42 M4 5 42 70 57 50 23 54 6.6 11 27 88 LEB01-10 LEB53-10 50 70
          60S M4
          12 60 M5 36 44 LEB01-12 LEB53-12
          60S M4
          15 60 M5 40 50 M5 LEB01-15 LEB51-15
          60S M4
          80 45 70 90 M6 6 52 95 72 60 22 70 9 14 27 95 LEB53-1545 70 90
          80S M5
          20 80 48 M6 57 70 M6 7 57 100 85 80 30 80 9 14 35 120 LEB01-20 LEB74-20
          80S M5
          15 57 30 步进电机 38.1 66.7 M4 40 50 M5 6 36.1 70 57 50 23 54 6.6 11 27 88 LEB01-15 LEB51-15 38.1 66.7
          86 45 73 98.4 M6 52 95 72 60 22 70 9 14 27 95 LEB53-1545 73 98.4
          20 48 57 70 M6 7 58 100 85 80 30 80 9 14 35 120 LEB01-20 LEB74-20



          *带S为松下电机，不带为其它品牌电机。
