        经济型圆法兰丝杠支座组件 角接触轴承 通用型 普通型 固定侧

        条件筛选：

        类型 通用型
        材质 S45C+SUJ2
        产品名称 圆法兰丝杠支座组件
        轴承类型 角接触轴承
        表面处理 发黑
        精度等级 普通型
        固定方向 垂直/侧面
        种类筛选 丝杠支座组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品问答

          材质图

          参数图

          材质图
             代码
          		 销售方式 类型
          		 材质
          		 表面处理
          ② ④ ⑥ ⑤ ② ④ ⑤ ⑥
          E-LEB01 单件 固定侧 S45C SUJ2 发黑
          E-SET-LEB01 套装 固定侧（E-LEC01）+支撑侧（E-LEB11） — — —



           构成零件

          编号 零件名称 数量
          ① 油封(Ø8 以下1个) 2
          ②  轴承座本体      1
          ③ 角接触轴承  1对
          ④ 轴承盖   1
          ⑤ 间隔环    2
          ⑥ 支座用螺母 1
          ⑦ 内六角紧定螺钉(附铜片) 1



          ②③④为一体，请勿拆解，否则将影响精度。
          轴承已经封入适量锂皂基抗极压润滑脂。
          使用经预压调整后的角接触球轴承、最适用于一般精度、高速旋转用途。



          E-SET-LEB01
          套装选型          		 SET套装构成零件
          固定侧 支撑侧
          E-SET-LEB01-6 E-LEB01-6 E-LEB11-6
          E-SET-LEB01-8 E-LEB01-8 E-LEB11-6
          E-SET-LEB01-10 E-LEB01-10 E-LEB11-10
          E-SET-LEB01-12 E-LEB01-12 E-LEB11-12
          E-SET-LEB01-15 E-LEB01-15 E-LEB11-15
          E-SET-LEB01-20 E-LEB01-20 E-LEB11-20
          E-SET-LEB01-25 E-LEB01-25 E-LEB11-25
          E-SET-LEB01-30 E-LEB01-30 E-LEB11-30



          支撑侧（E-LEB11）尺寸，请在怡合达网站搜索查看。

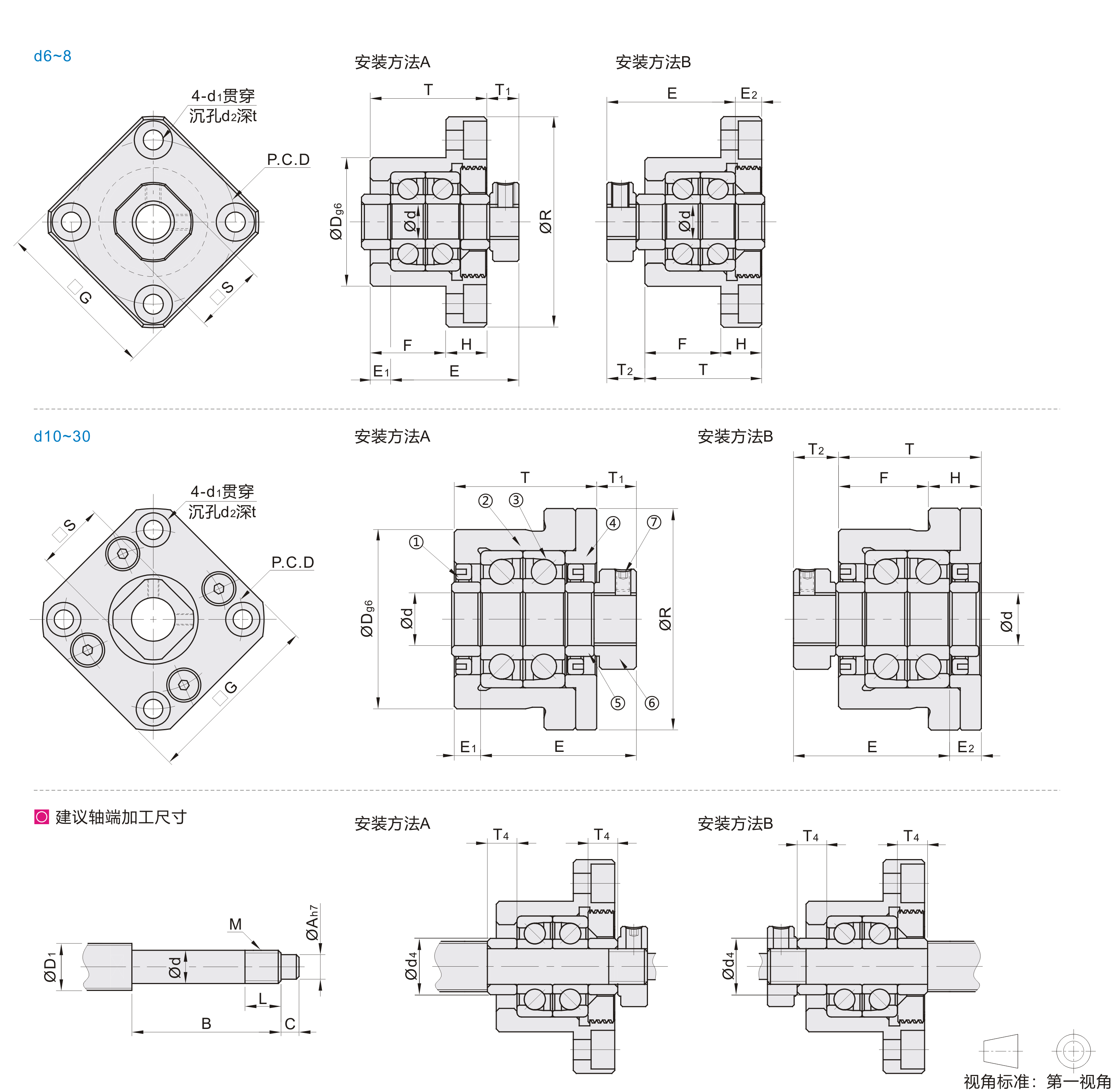

          参数图



          选型表

          型号 Ød T H F E ØDg6
          		 R P.C.D G 安装方法A 安装方法B Ød1 Ød2 t S 适用
          油封
          轴径          ØD4          		       建议轴端加工尺寸
          代码 规格 搭配丝杠轴径 轴端部外径
          		 轴端部加工尺寸 公称螺纹 间隔环长度
          T 1 E 1 T2 E2 ØD1 Ød
          		 ØA B C M L T4

          单件
          E-LEB01


          套装
          E-SET-LEB01

          		 6 6 20 7 13 22 22 -0.007
          -0.020          		 35 28 28 5.5 3.5 6.5 4.5 2.9 5.5 3.5 12 9.4 8 6 -0.005
          -0.012          		 4 28 8 M6×0.75 8 5
             8S 8 23 9 14 26 28 -0.007
          -0.020          		 43 35 35 7 4 8 5 3.4 6.5 4 14 9.8 10/12 8 -0.005
          -0.012          		 32 9 M8×1.0 10 5.5
          8 11.4
          10S 10 27 10 17 29.5 34 -0.009
          -0.025          		 52 42 42 7.5 5 8.5 6 4.5 8 16 11.8 12/14/15 10 -0.005
          -0.012          		 8 36 15 M10×1.0 11
          10 14.4
          12 12 36 -0.009
          -0.025          		 54 44 44 19 15.4 14/ 15/ 16 12 -0.005
          -0.012          		 10 M12×1.0
          15 15 32 15 36 40 -0.009
          -0.025          		 63 50 52 10 6 12 8 5.5 9.5 6 22 20 18/20 15 -0.005
          -0.014          		 12 47 20 M15×1.0 13 10
          20 20 52 22 30 50 57 -0.010
          -0.029          		 85 70 68 8 10 14 6.5 11 10 30 25.4 25/28/30 20 -0.005
          -0.014          		 17 62 25 M20×1.0 17 11
          25 25 57 27 60 63 -0.010
          -0.029          		 98 80 79 12 20 17 9 15 13 35 31.4 30/32/36 25 -0.005
          -0.014          		 20 75 30 M25×1.5 22 15
          30 30 62 30 32 61 75 -0.010
          -0.029          		 117 95 93 11 12 17 18 11 17.5 15 40 37.4 36/40 30 -0.005
          -0.015          		 25 72 38 M30×1.5 25 9
