        经济型方形丝杠支座组件 角接触轴承 低肩型 普通型 固定侧

        条件筛选：

        类型 低肩型
        材质 S45C+SUJ2
        产品名称 方形丝杠支座组件
        表面处理 发黑
        精度等级 普通型
        固定方向 垂直
        种类筛选 丝杠支座组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品问答

          材质图

          参数图

          材质图
             代码
          		 销售方式 类型
          		 材质
          		 表面处理
          ① ③  ⑥ ④ ⑥ ① ③ ④ ⑥
          E-LEB21 单件 固定侧 S45C SUJ2 发黑
          E-SET-LEB21 套装 固定侧（E-LEB21）+支撑侧（E-LEB31） — — —



           构成零件

          编号 零件名称 数量
          ①  轴承座本体    1
          ② 角接触轴承 1对
          ③ 轴承盖    1
          ④ 间隔环 2
          ⑤ 油封(Ø8 以下1个)  2
          ⑥ 支座用螺母 1
          ⑦ 内六角紧定螺钉(附铜片) 2



           ①②③为一体，请勿拆解，否则将影响精度。
          轴承已经封入适量锂皂基抗极压润滑脂。
          使用经预压调整后          的角接触球轴承、最适用于高精度、高速旋转用途。



          E-SET-LEB21
          套装选型
          		 SET套装构成零件
          固定侧 支撑侧
          E-SET-LEB21-6 E-LEB21-6 E-LEB31-6
          E-SET-LEB21-8 E-LEB21-8 E-LEB31-8
          E-SET-LEB21-10 E-LEB21-10 E-LEB31-10
          E-SET-LEB21-12 E-LEB21-12 E-LEB31-12
          E-SET-LEB21-15 E-LEB21-15 E-LEB31-15
          E-SET-LEB21-20 E-LEB21-20 E-LEB31-20



          支撑侧（E-LEB31）尺寸，请在怡合达网站搜索查看。

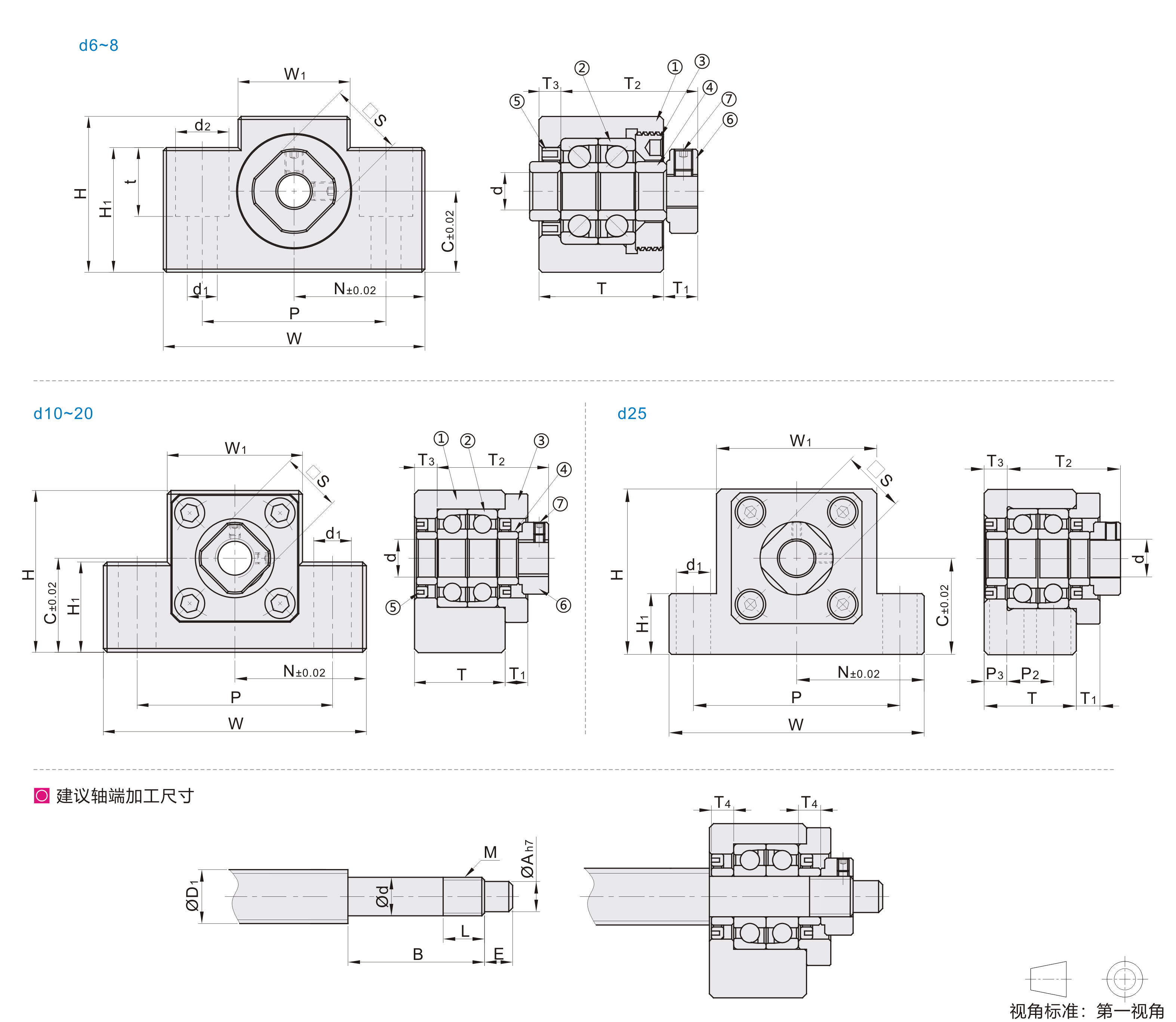

          参数图



          选型表

          型号 Ød T2 T3 W H C W1 H1 P P2 P3 Ød1 Ød2 t S 油封
          适用
          轴径          		 建议轴端加工尺寸 间隔环长度
          代码 规格 搭配丝杠轴径 轴端部外径
          		 轴端部加工尺寸 公称螺纹
          ØD1 Ød
          		 ØA B E M L T4
          单件
          E-LEB21

          套装
          E-SET-LEB21          		 6  6  22  3.5  42  25  13  18  20  30  — — 5.5  9.5  11  12  9.4  8  6 -0.005
          -0.012          		 4  28  8  M6×0.75 8  5
          8S 8  26  4  52  32  17  25  26  38  6.6  11  12  14  9.8  10/12 8 -0.005
          -0.012          		 6  32  9  M8×1.0 10  5.5
          8  11.4
          10S 10  29.5  6  70  43  25  36  24  52  9  — — 16  11.8  12/14/15 10 -0.005
          -0.012          		 8  36  15  M10×1.0 11
          10  14.4
          12  12  19  15.4  14/15/16 12 -0.005
          -0.012          		 10  M12×1.0
          15  15  36  5  80  49  30  41  25  60  11  22  20  18/20 15 -0.005
          -0.014          		 12  49  20  M15×1.0 13  10
          20  20  50  10  95  58  30  56  75  30  25.4  25/28/30 20 -0.005
          -0.014          		 17  62  25  M20×1.0 17  11
          25  25  60  14  105  68  35  66  25  85  30  9  35  31.4  30/32/36 25 -0.005
          -0.014          		 22  75  18  M25×1.5 22  15
