        方形丝杠支座组件 精密型 固定侧 带缓冲块型 标准型

        条件筛选：

        性价比 标准型
        类型 带缓冲块型
        销售方式 单件
        材质 S45C+SUJ2
        产品名称 方形丝杠支座组件
        轴承类型 角接触轴承 5级
        表面处理 发黑
        精度等级 精密型
        固定方向 垂直
        支撑位置 固定侧
        种类筛选 丝杠支座组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品问答

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          ①③⑥ ④ ①③④⑥
          LEB45 固定侧 带缓冲块型 S45C SUJ2 发黑



          ①②③⑦⑧为一体 ，请勿拆解 ，否则将影响精度。

          轴承已经封入适量锂皂基抗极压润滑脂。

          使用经预压调整后的JIS 5级的角接触球轴承 ，最适用于高精度、
              高速旋转用途。

          ⑧聚氨酯缓冲块已粘接在轴承固定座本体上。



           构成零件

          编号 零件名称 数量
          ① 轴承座本体 1
          ② 角接触球轴承 5级 1对
          ③ 轴承盖 1
          ④ 间隔环 2
          ⑤ 内六角紧定螺丝(附铜片) 2
          ⑥ 支座用螺母 1
          ⑦ 油封 2
          ⑧ 聚氨酯缓冲块 1

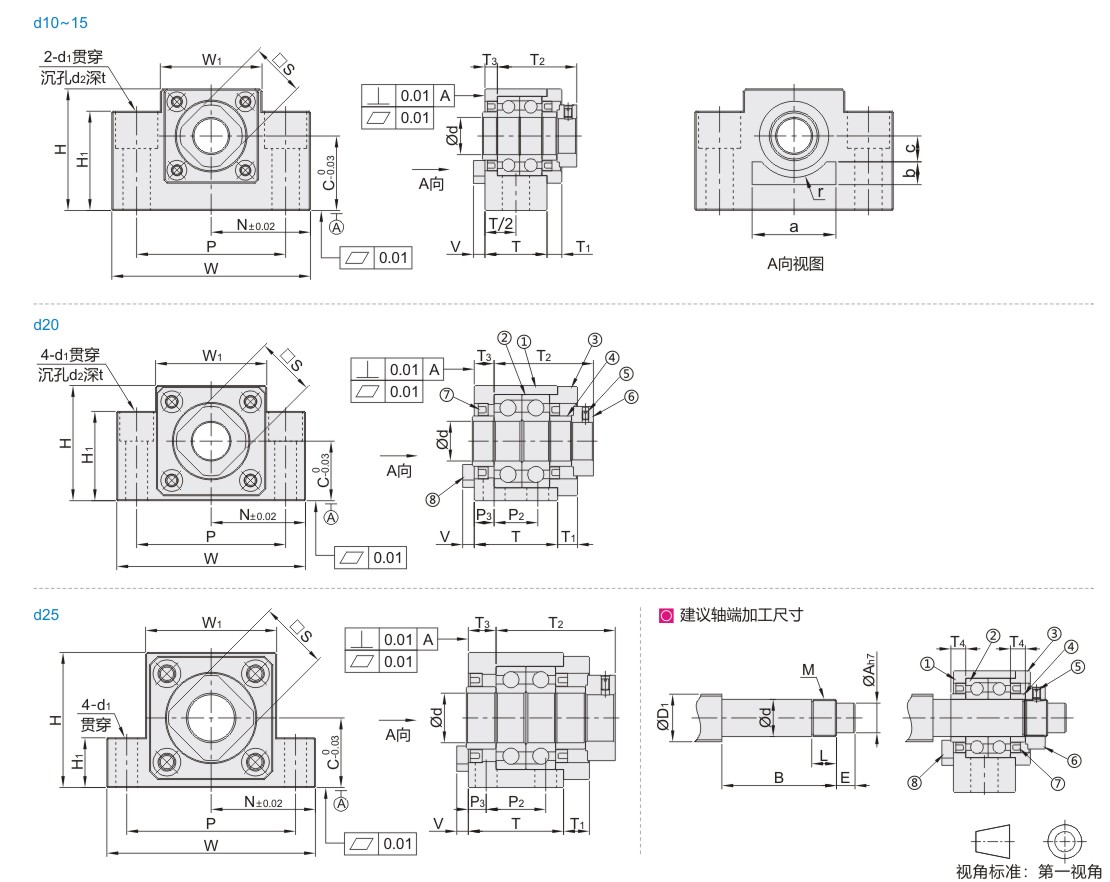

          参数图



          选型表

          型号
          		 Ød T T1 T2 T3 W H C W1 H1 P N P2 P3 Ød1 Ød2 t S 油封
          适用轴径
          代码 规格
          LEB45    1022  10  24  6  29.5  6  70  40  22  36  32  52  35  — — 9  14  11  16  14.4
             10S 43  25  35  11.8
             10  14.4
             1223  12  41  23  33  19  15.4
             12  43  25  35
             1526  15  25  36  5  80  46  26  41  36  60  40  11  17
          		 15
          		 22  19.4
             1528  48  28  38
             15  50  30  40
             20* 20  42  10  50  10  95  58  56  45  75  47.5  22  10  30  25.4
             25  25  48  13  60  14  105  68  35  66  25  85  52.5  30  9  — — 35  31.4



          型号
          		 缓冲块尺寸
          		 建议轴端加工尺寸
          搭配丝杠轴径 轴端部外径 轴端部加工尺寸 公称螺纹 间隔环长度
          代码 规格 a b c r V ØD1 Ød ØA B E M L T4
          LEB45    1022  34  10  6  12  10  12/ 14/ 15 10  -0.005
          -0.012          		 8  36  15  M10 ×1 .0 11  5.5
             10S
             10
             1223  14/ 15/ 16 12  -0.005
          -0.012          		 10  M12×1 .0
             12
             1526  46  12   7  15.5  18/20 15  -0.005
          -0.014          		 12  51  20  M15×1 .0 13  10
             1528
             15
             20* 50  15  10 18  25/28/30 20 -0.005
          -0.014          		 17  63  25  M20 ×1 .0 17  11
             25  60  19  25  30/32/36 25 -0.005
          -0.014          		 22  75  18  M25×1 .5 22  15



          带*规格与对应丝杠组合使用时 ，滚珠丝杠的螺帽可能会接触底面 ，设计时请充分注意。
