        方形丝杠支座组件 窄孔距安装型 支撑侧 精密型 标准型

        条件筛选：

        性价比 标准型
        类型 窄孔距安装型
        销售方式 单件
        材质 S45C
        产品名称 方形丝杠支座组件
        轴承类型 径向轴承 6级
        表面处理 发黑
        精度等级 精密型
        固定方向 垂直/侧面
        支撑位置 支撑侧
        种类筛选 丝杠支座组件

        产品型号：

        LEB74-20

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(PCS)：

        起订量：1PCS

        , 加量幅度：1PCS

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品问答

          技术图档（二）

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          ① ①  ③
          LEB74 窄孔距安装型 支撑侧 S45C 发黑 发黑
          LED74 无电解镀镍 —



          轴承已经封入适量锂皂基抗极压润滑脂。
          轴承为双铁盖。
          使用JIS 6级的径向轴承，最适用于高精度、高速旋转用途。



           构成零件

          编号 零件名称 数量
          ① 轴承座本体 1
          ② 径向轴承 6级 1
          ③ C型挡圈 1

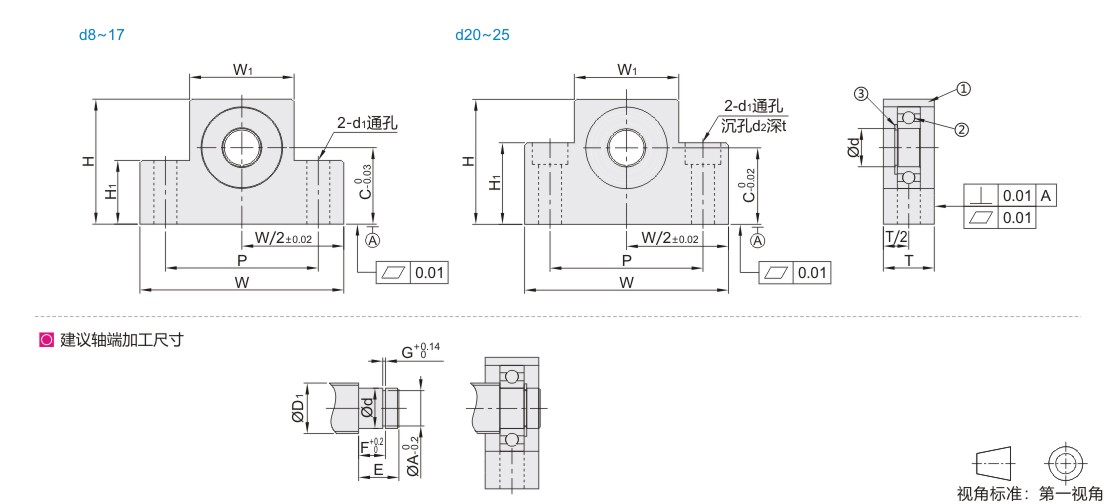

          参数图



          选型表

          型号
          		 Ød
          		 T
          		 W
          		 H
          		 C
          		 W1
          		 H1
          		 P
          		 Ød1
          		 Ød2
          		 t
          		 建议轴端加工尺寸
          		 使用C型挡圈
          代码 规格 搭配丝杠轴径 轴端部外径 挡圈沟槽尺寸
          ØD1 Ød ØA E F G LEB74 LED74

          发黑
          LEB74


          无电解镀镍
          LED74

          		 10 8 20 60 39 22 34 21 46 6.6 — — 12/14/15 8 -0.005
          -0.012          		 7.6 10 7.9 0.9 TBP01-8 TBP03-8
          12 10 43 25 35 24 14/15/16 10 -0.005
          -0.012          		 9.6 11 9.15 1.15 TBP01-10 TBP03-10
          15 15 70 48 28 40 27 54 18/20 15 -0.005
          -0.014          		 14.3 13 10.15 TBP01-15 TBP03-15
          17 17 23 86 55 30 50 29 68 9 20/22/25 17 -0.005
          -0.014          		 16.2 16 13.15 TBP01-17 TBP03-17
          20 20 26 88 74 48 52 64 70 14 8.5 25/28/30 20 -0.005
          -0.014          		 19 19 15.35 13.5 TBP01-20 TBP03-20
          25 25 32 128 89 51 76 78 102 14 20 13 32/36 25 -0.005
          -0.014          		 23.9 20 16.36 TBP01-25 TBP03-25
