        圆法兰丝杠支座组件 通用型 精密型 固定侧（带注油嘴）

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        类型 通用型
        销售方式 单件
        材质 S45C+SUJ2
        产品名称 圆法兰丝杠支座组件
        轴承类型 角接触轴承 5级
        负载 标准负载
        精度等级 精密型
        固定方向 垂直/侧面
        支撑位置 固定侧
        注油嘴 有
        种类筛选 丝杠支座组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码
          		 类型
          		 材质
          		 表面处理
          ①③⑥ ④ ①③④⑥
          LEB05 精密型 固定侧 S45C SUJ2 发黑
          LED05 无电解镀镍
          LEG05 镀黑铬



           构成零件

          编号 零件名称 数量
          ① 轴承座本体 1
          ② 角接触球轴承 5级 1对
          ③ 轴承盖 1
          ④ 间隔环 2
          ⑤ 内六角紧定螺丝附铜片 2
          ⑥ 支座用螺母 1
          ⑦ 油封 2
          ⑧ 注油嘴 1



          ①②③为一体，请勿拆解，否则将影响精度。
          轴承已经封入适量锂皂基抗极压润滑脂。
          使用经预压调整后的JIS5级的角接触球轴承、最适用于高精度、高速旋转用途。

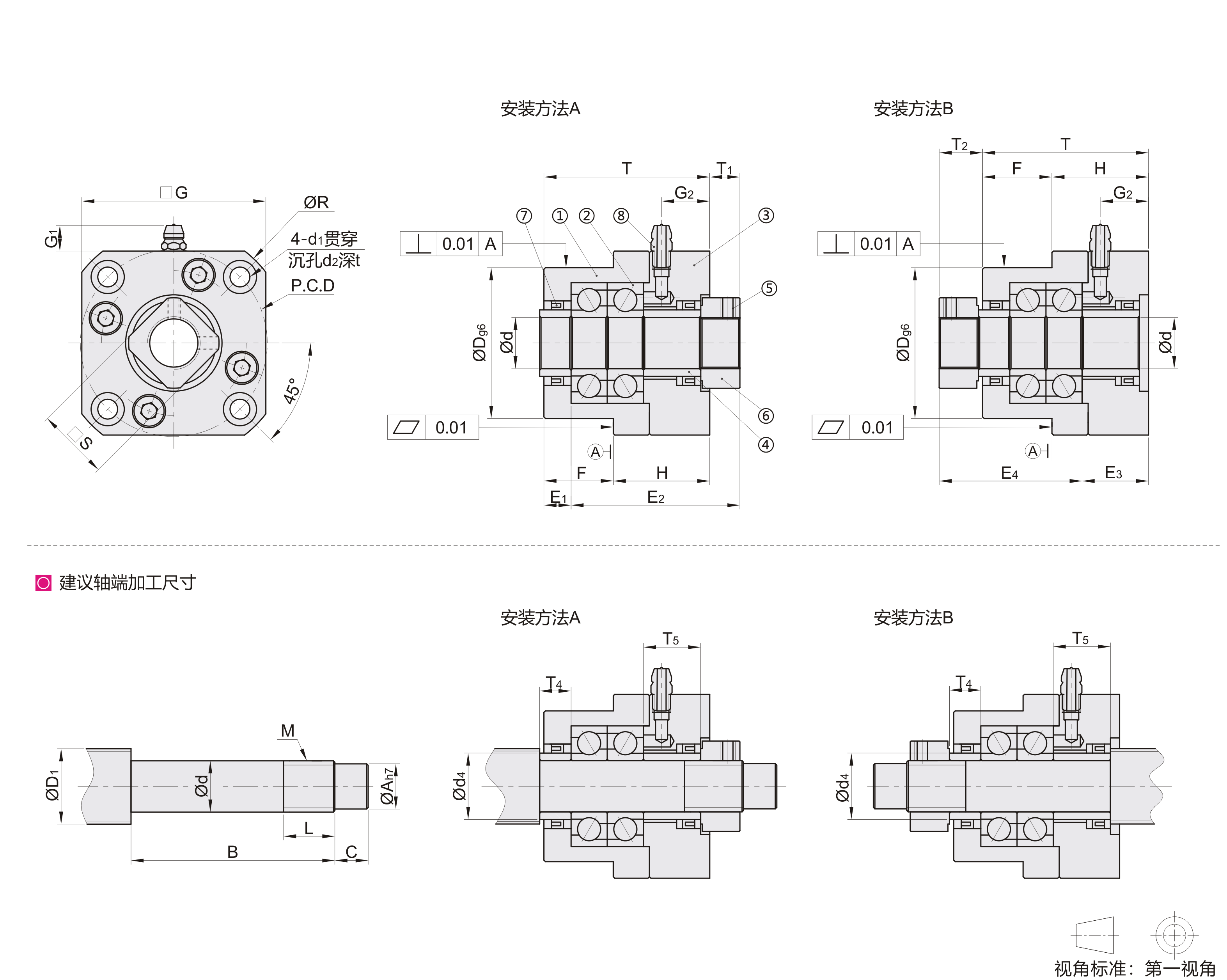

          参数图



          选型表

          型号
          		 Ød
          		 T
          		 H
          		 F
          		 ØDg6
          		 ØR
          		 P.C.D
          		 G
          		 G1
          		 G2
          		 安装方法A
          		 安装方法B
          		 Ød1
          		 Ød2
          		 t
          		 S
          		 油封
          适用
          轴径
          d4
          		 建议轴端加工尺寸
          搭配丝
          杠轴径          		 轴端部
          外径
          		 轴端部
          加工尺寸          		 公称螺纹 间隔环
          长度
          代码 规格 T1 E1 E2 T2 E3 E4 ØD1 Ød
          		 ØA B C M L T4 T5
          LEB05
          LED05
          LEG05          		 17  17  55  32  23  50  -0.009
          -0.025          		 77  62  61  9  16  10  9  56 13  22  46  6.6  11  20  24  22.4  25/28 17 -0.005
          -0.014          		 15  67  23  M17×P1.0 17  9  19
          20  20  61  31  30  57  -0.010
          -0.029          		 85  70  68  9  15  8  10  59 12  23  50  6.6  11  19  30  25.4  25/28 20 -0.005
          -0.014          		 17  73  25  M20×P1.0 17  11  20
          25  25  65  35  30  63  -0.010
          -0.029          		 98  80  79  9  17  13  10  68 20  25  60  9  15  21  35  31.4  30/32/36 25 -0.005
          -0.014          		 20  86  30  M25×P1.5 22  15  23
          30  30  69.5  37.5  32  75  -0.010
          -0.029          		 117  95  93  9  18.5  17  12  74.5  17  25.5  61  11  17.5  22.5  40  37.4  40  30 -0.005
          -0.015          		 25  87  38  M30×P1.5 26  9  22.5
