高负载圆法兰丝杠支座组件 通用型 精密型 固定侧
品牌名称：
怡合达
条件筛选：
性价比 标准型
类型 通用型
销售方式 单件
材质 S45C+SUJ2
产品名称 圆法兰丝杠支座组件
轴承类型 60°角接触轴承5级
表面处理 发黑
负载 高负载
精度等级 精密型
固定方向 垂直/侧面
支撑位置 固定侧
注油嘴 无
种类筛选 丝杠支座组件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 | ||
| ①③⑥ | ④ | ①③④⑥ | |||
| LEB06 | 精密型 | 固定侧 | S45C | SUJ2 | 发黑 |
构成零件
| 编号 | 零件名称 | 数量 |
| ① | 轴承座本体 | 1 |
| ② | 60°角接触球轴承 5级 | 1对 |
| ③ | 轴承盖 | 1 |
| ④ | 间隔环 | 2 |
| ⑤ | 内六角紧定螺丝附铜片 | 2 |
| ⑥ | 支座用螺母 | 1 |
| ⑦ | 油封 | 2 |
①②③为一体，请勿拆解，否则将影响精度。 轴承已经封入适量锂皂基抗极压润滑脂。 使用经预压调整后的JIS 5级的60°角接触球轴承、最适用于高精度、高速旋转用途。

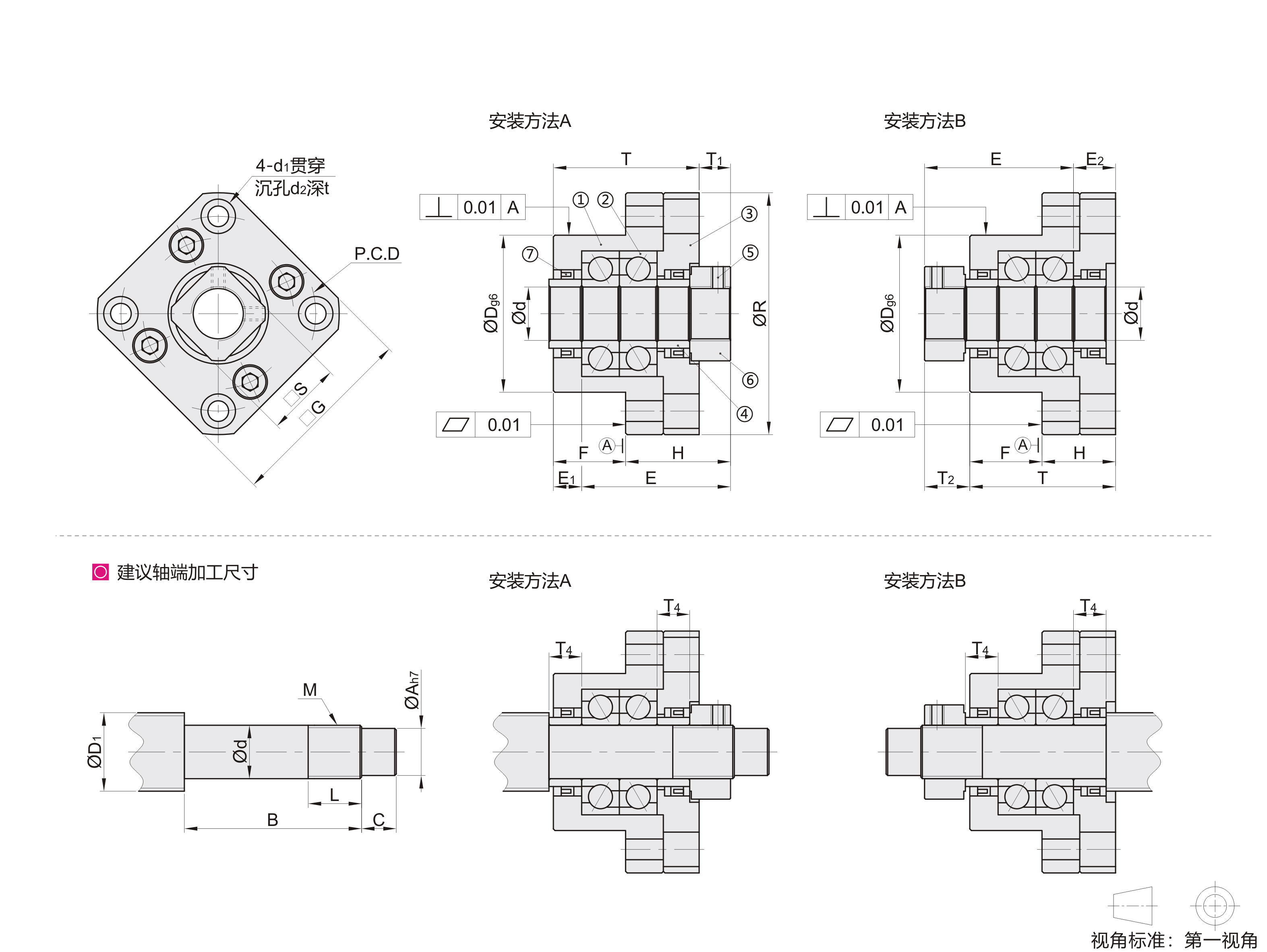

参数图
选型表
| 型号 |
Ød |
T |
H |
F |
E |
ØDg6 |
ØR |
P.C.D |
G |
S |
Ød1 |
Ød2 |
t |
安装方法A |
安装方法B |
||||
| 代码 | 规格 | T1 | E1 | T2 | E2 | ||||||||||||||
| LEB06 | 12TAC | 12 | 29 | 12 | 17 | 31.5 | 36 | -0.009 -0.025 |
54 | 44 | 44 | 19 | 4.5 | 8 | 4 | 5.5 | 3 | 8.5 | 6 |
| 15TAC | 15 | 34 | 17 | 40 | 40 | 63 | 50 | 52 | 22 | 5.5 | 9.5 | 6 | 8 | 4 | 12 | 8 | |||
| 17TAC | 17 | 45 | 22 | 23 | 47 | 50 | 77 | 62 | 61 | 24 | 6.6 | 11 | 9 | 11 | 9 | 14 | 12 | ||
| 20TAC | 20 | 52 | 30 | 52 | 57 | -0.010 -0.029 |
85 | 70 | 68 | 30 | 10 | 8 | 10 | 12 | 14 | ||||
| 25TAC | 25 | 57 | 27 | 60 | 63 | 98 | 80 | 79 | 35 | 9 | 15 | 13 | 13 | 20 | 17 | ||||
| 30TAC | 30 | 62 | 30 | 32 | 61 | 75 | 117 | 95 | 93 | 40 | 11 | 18 | 15 | 11 | 12 | 17 | 18 | ||
| 型号 |
允许轴向负荷 (N) |
建议轴端加工尺寸 |
|||||||||
| 搭配丝杠轴径 | 轴端部外径 |
轴端部加工尺寸 |
公称螺纹 |
间隔环长度 | |||||||
| 代码 | 规格 | ØD1 | Ød | ØA | B | C | M | L | T4 | ||
| LEB06 | 12TAC | 8330 | 14/15/16 | 12 | -0.005 -0.012 |
10 | 36 | 15 | M12×P1.0 | 11 | 3.5 |
| 15TAC | 9370 | 18/20 | 15 | -0.005 -0.014 |
12 | 47 | 20 | M15×P1.0 | 13 | 8 | |
| 17TAC | 12500 | 20/25 | 17 | 15 | 58 | 23 | M17×P1.0 | 15 | 10 | ||
| 20TAC | 14700 | 25/28/30 | 20 | 17 | 62 | 25 | M20×P1.0 | 17 | 11 | ||
| 25TAC | 16940 | 30/32/36 | 25 | 20 | 76 | 30 | M25×P1.5 | 20 | 15 | ||
| 30TAC | 21660 | 36/40 | 30 | -0.005 -0.015 |
25 | 72 | 38 | M30×P1.5 | 25 | 9 | |
-
