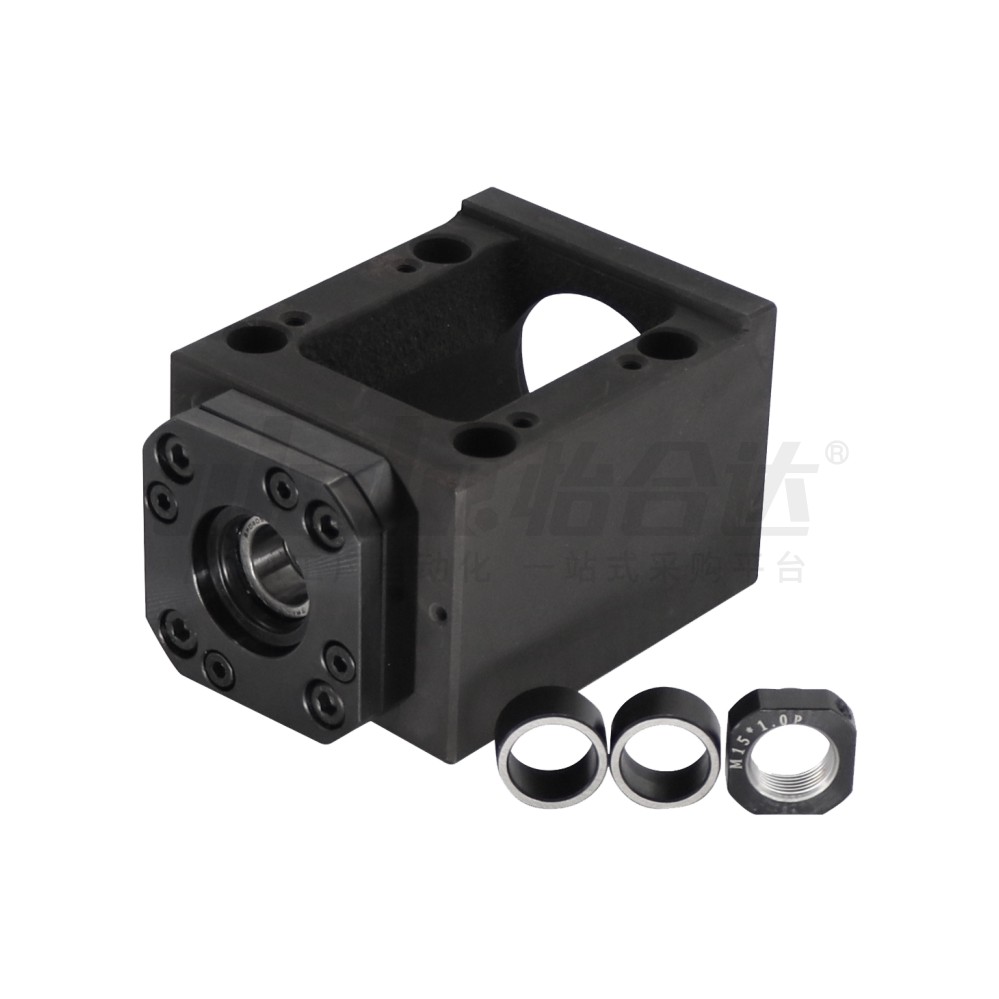

        丝杠支座组件 组合型传动座 平底型

        条件筛选：

        材质 S45C+铸铁
        形状 平底型
        表面处理 发黑
        固定方向 垂直/侧面
        种类筛选 丝杠支座组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码
          		 类型
          		 材质
          		 表面处理
          		 附件
          本体 支座组件 本体 支座组件
          LEF66 组合型传动座 平底型 铸铁 S45C 发黑 发黑   轴环2个
            锁紧螺母1个

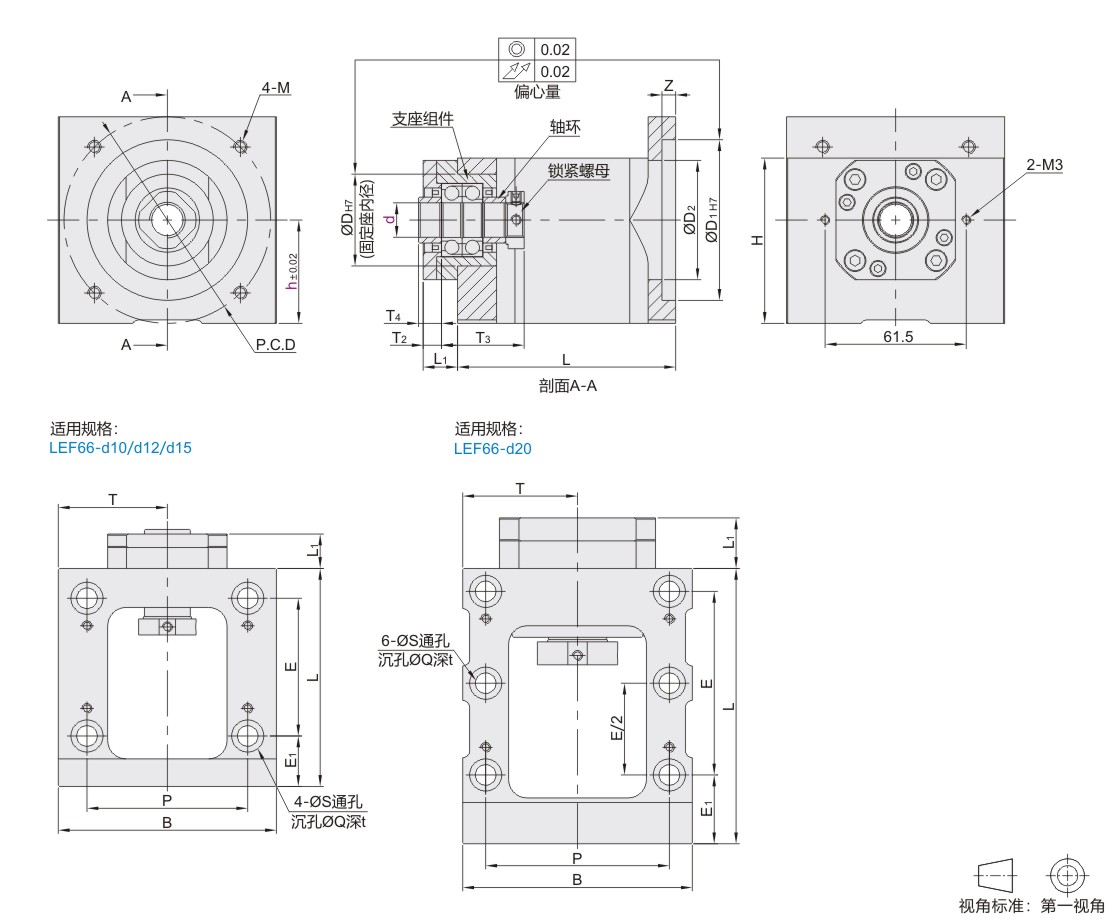

          参数图



          选型表

          型号 适用
          电机
          类型          		 支座
          组件
          型号          		 D1 P.C.D M D Z D2 B T H E E1 P S Q t L L1 T2 T3 T4 建议丝杠支座 建议电机规格
          代码 适用丝杠轴径 适用电机法兰 中心高 支撑侧 止口
          规格          		 安装
          P.C.D
          d F* h
          LEF66 10 60 30 伺服
          电机          		 LEB01-10 50 70 M5 34 5 42 70 35 57 50 23 54 6.6 11 27 88 10 6 29.5 5.5 LEB53-10 50 70
          60S M4
          12 60 30 LEB01-12 50 70 M5 36 5 42 70 35 57 50 23 54 6.6 11 27 88 10 6 29.5 5.5 LEB53-12
          60S M4
          15 60 30 LEB01-15 50 70 M5 40 5 42 70 35 57 50 23 54 6.6 11 27 88 15 8 36 10 LEB51-15
          60S M4
          80 45 70 90 M6 6 52 95 47.5 72 60 22 70 9 14 95 LEB53-1545 70 90
          80S M5
          20 80 48 LEB01-20 70 90 M6 57 7 57 100 50 85 80 30 80 9 14 35 120 22 14 50 11 LEB74-20
          80S M5
          15 57 30 步进
          电机          		 LEB01-15 38.1 66.7 M4 40 5 38.1 70 35 57 50 23 54 6.6 11 27 88 15 8 36 10 LEB51-15 38.1 66.7
          86 45 73 98.4 M6 6 52 95 47.5 72 60 22 70 9 14 95 LEB53-1545 73 98.4
          20 86 48 LEB01-20 73 98.4 M6 57 7 58 100 50 85 80 30 80 9 14 35 120 22 14 50 11 LEB74-20


          *带S为松下电机，不带为其它品牌电机。
