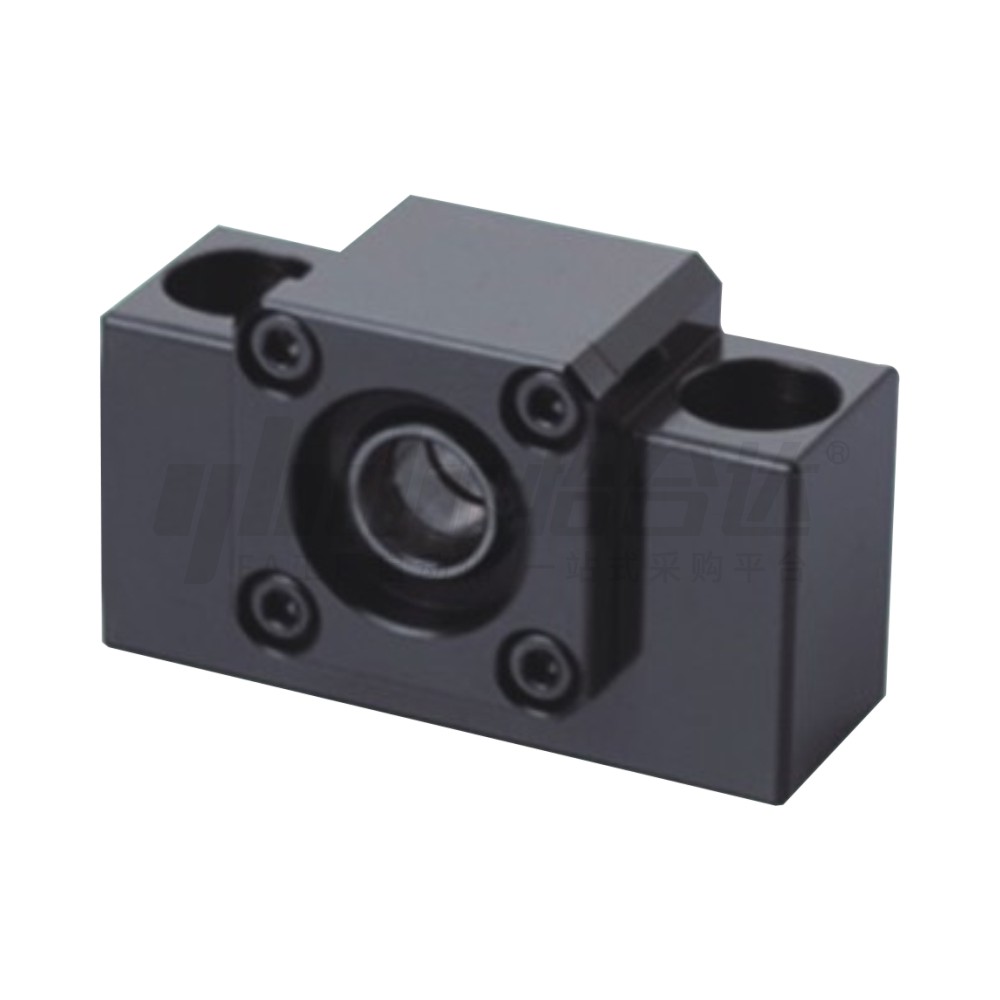

方形丝杠支座组件 标准肩高 精密型 固定侧•日本轴承
条件筛选：
性价比 精密型
类型 标准肩高
销售方式 单件
材质 S45C+SUJ2
产品名称 方形丝杠支座组件
轴承类型 日本角接触轴承 5级
表面处理 发黑
负载 标准负载
精度等级 精密型
固定方向 垂直
支撑位置 固定侧
注油嘴 无
种类筛选 丝杠支座组件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
材质表
参数表
材质表
| 代码 | 类型 | 材质 | 表面处理 | ||
| ①③⑥ | ④ | ①③④⑥ | |||
| J-LEB41 | 精密型 | 固定侧 | S45C | SUJ2 | 发黑 |
①②③为一体，请勿拆解，否则将影响精度。
轴承已经封入适量锂皂基抗极压润滑脂。
使用经预压调整后的JIS 5级的角接触球轴承、最适用于高精度、高速旋转用途。
构成零件
| 编号 | 零件名称 | 数量 |
| ① | 轴承座本体 | 1 |
| ② | 日本角接触轴承 5级 | 1对 |
| ③ | 轴承盖 | 1 |
| ④ | 间隔环 | 2 |
| ⑤ | 内六角紧定螺丝附铜片 | 2 |
| ⑥ | 支座用螺母 | 1 |
| ⑦ | 油封(Ø8以下1个) | 2 |
参数表
|

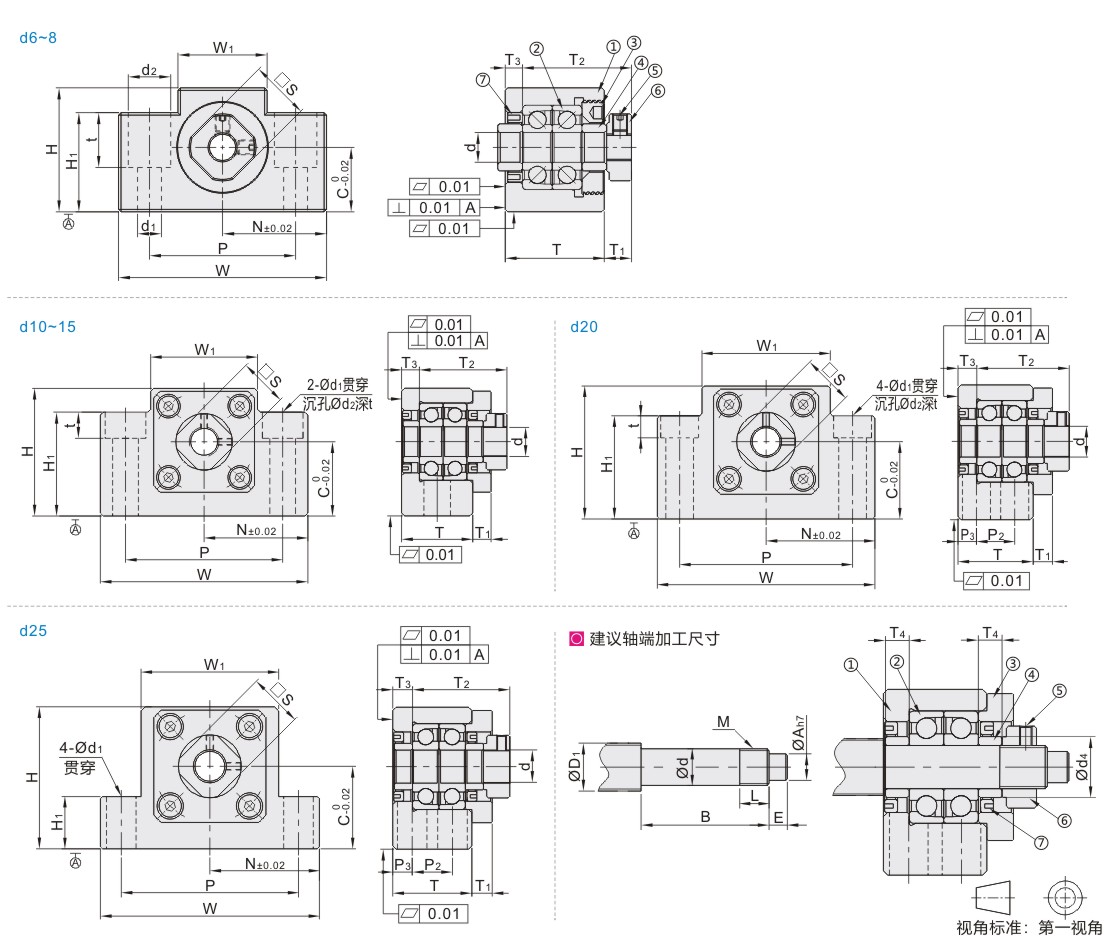

型号
|
Ød
|
T
|
T1
|
T2
|
T3
|
W
|
H
|
C
|
W1
|
H1
|
P
|
N
|
P2
|
P3
|
Ød1
|
Ød2
|
t
|
S
|
油封适用轴径Ød4
|
建议轴端加工尺寸
|
|||||||||
|
代码
|
规格
|
搭配丝杠轴径
|
轴端部外径
|
轴端部加工尺寸
|
公称螺纹
|
间隔环长度
|
|||||||||||||||||||||||
|
ØD1
|
Ød
|
ØA
|
B
|
E
|
M
|
L
|
T4
|
||||||||||||||||||||||
|
J-LEB41
|
6
|
6
|
20
|
5.5
|
22
|
3.5
|
42
|
25
|
13
|
18
|
20
|
30
|
21
|
—
|
—
|
5.5
|
9.5
|
11
|
12
|
9.4
|
8/10
|
6
|
-0.005
-0.012
|
5
|
27
|
8
|
M6×P0.75
|
6
|
5
|
|
8S
|
8
|
23
|
7
|
26
|
4
|
52
|
32
|
17
|
25
|
26
|
38
|
26
|
6.6
|
11
|
12
|
14
|
10
|
10/12
|
8
|
-0.005
-0.012
|
6
|
32
|
9
|
M8×P1.0
|
10
|
5.5
|
|||
|
8
|
11.4
|
6.5
|
31.5
|
7.5
|
7
|
||||||||||||||||||||||||
|
1022
|
10
|
24
|
6
|
29.5
|
6
|
70
|
40
|
22
|
36
|
32
|
52
|
35
|
9
|
14
|
11
|
16
|
14.4
|
12/14/15
|
10
|
-0.005
-0.012
|
8
|
36
|
15
|
M10×P1.0
|
11
|
||||
|
10S
|
43
|
25
|
35
|
12
|
|||||||||||||||||||||||||
|
10
|
43
|
25
|
35
|
14.4
|
|||||||||||||||||||||||||
|
1223
|
12
|
41
|
23
|
33
|
19
|
15.4
|
14/15/16
|
12
|
-0.005
-0.012
|
10
|
M12×P1.0
|
||||||||||||||||||
|
12
|
43
|
25
|
35
|
||||||||||||||||||||||||||
|
1526
|
15
|
25
|
6
|
36
|
5
|
80
|
46
|
26
|
41
|
36
|
60
|
40
|
11
|
17
 |
15
 |
22
|
19.4
|
18/20
|
15
|
-0.005
-0.014
|
12
|
47
|
20
|
M15×P1.0
|
18
|
10
|
|||
|
1528
|
48
|
28
|
38
|
||||||||||||||||||||||||||
|
15
|
32
|
49
|
30
|
40
|
6
|
||||||||||||||||||||||||
|
15B
|
36
|
10
|
|||||||||||||||||||||||||||
|
20
|
20
|
42
|
10
|
50
|
10
|
95
|
58
|
30
|
56
|
45
|
75
|
47.5
|
22
|
10
|
30
|
25.4
|
25/28/30
|
20
|
-0.005
-0.014
|
17
|
62
|
25
|
M20×P1.0
|
17
|
11
|
||||
|
25
|
25
|
48
|
13
|
60
|
14
|
105
|
68
|
35
|
66
|
25
|
85
|
52.5
|
30
|
9
|
35
|
31.4
|
30/32/36
|
25
|
-0.005
-0.014
|
22
|
75
|
18
|
M25×P1.5
|
22
|
15
|
||||
-
