      代码

      产品选型

      d

      F

      h

      查看大图

      图片仅供参考，请以已选的规格为准

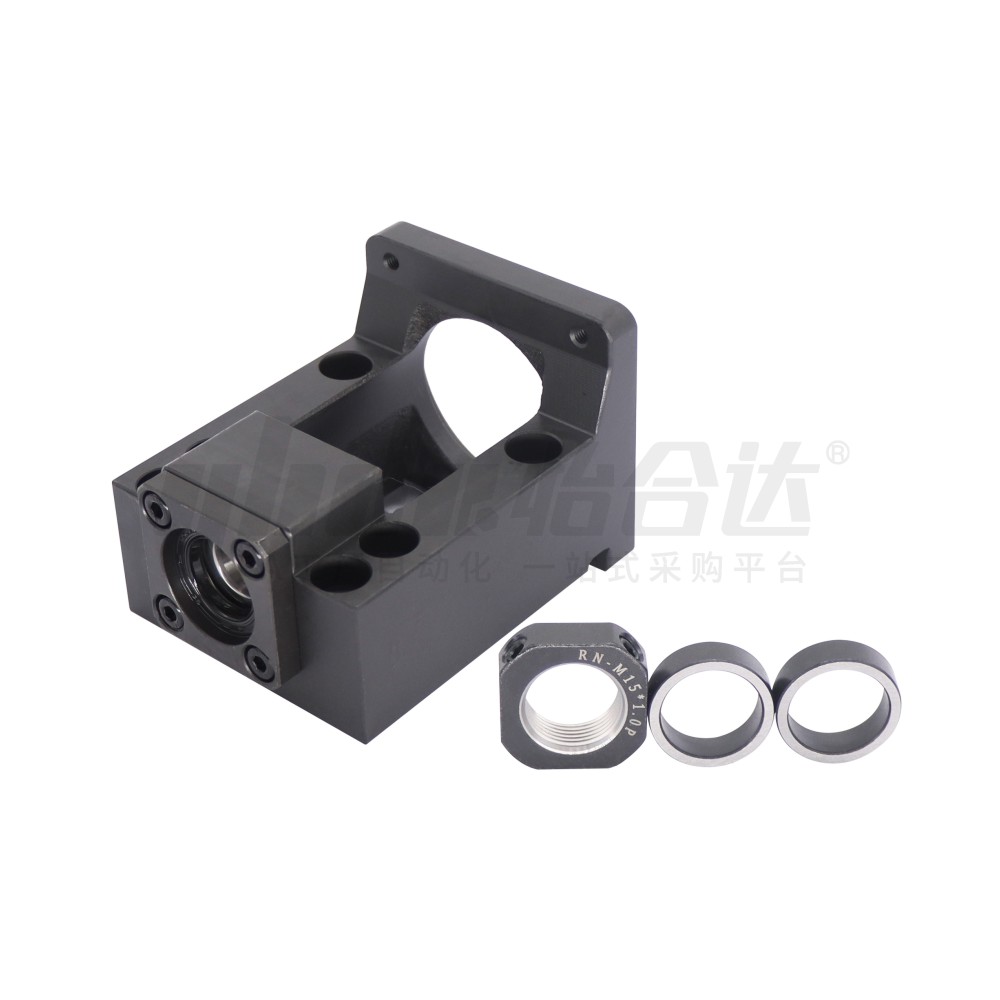

        丝杠支座组件 低型 外压盖整合型传动座

        品牌名称：

        怡合达

        条件筛选：

        材质 S45C+铸铁
        形状 低型
        表面处理 发黑+磷化
        固定方向 垂直/侧面

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码
          		 类型
          		 材质 表面处理
          ① ③⑥ ④ ①③ ④⑥
          LEJ10 外压盖整合型
          传动座          		 低型 铸铁 S45C SUJ2 磷化 发黑


          ①②③⑤为一体，请勿拆解，否则将影响精度。
          轴承已经封入适量锂皂基抗极压润滑脂
          使用之轴承经预压处理，轴向0间隙。
          轴承采用P5配对DF组装，最适宜滚珠丝杠使用。

          构成零件

          编号 零件名称 数量
          ① 传动座本体 1
          ② 轴承 1组
          ③ 压板 1
          ④ 间隔环 2
          ⑤ 油封 2
          ⑥ 锁紧螺母 1组


          锁紧螺母规格

          适用丝杠轴径
          d          		 适用
          锁紧螺母
          10  M10×1
          12  M12×1

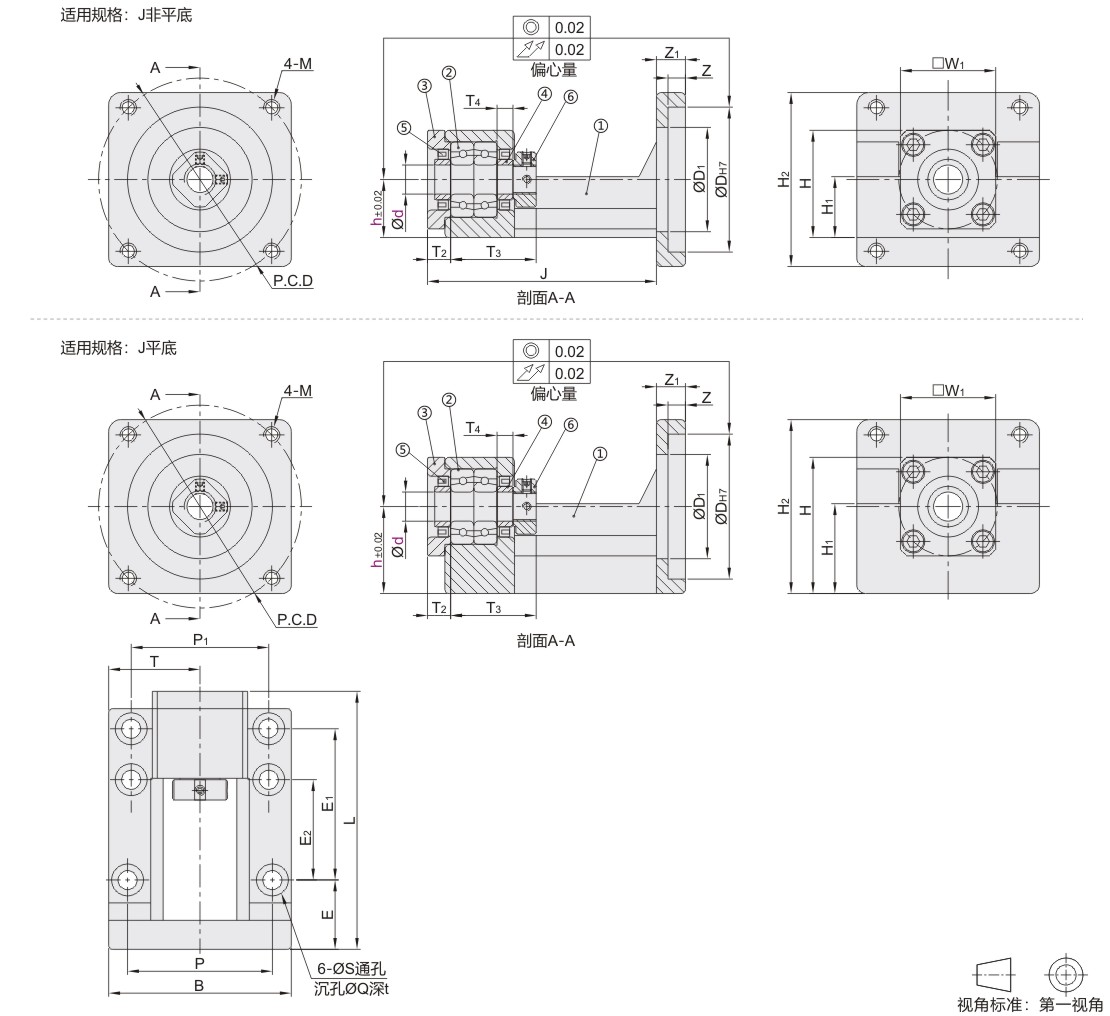

          参数图


           选型表

          型号 L B W1 T P P1 E E1 E2 T2 T3 T4 J D D1 Z Z1 H H1 H2 S Q t P.C.D M 建议
          丝杠支座          		 建议
          电机规格
          代码 适用
          丝杠轴径          		 适用
          电机法兰          		 中心
          高
          支撑侧 止口
          规格          		 安装
          P.C.D          		 安装
          孔
          d F h
          LEJ10 10     60 20 89 65 34 32.5 50 46 24 53 40 10 29.5 5.5 80 50 36 6 9 37 27 60 6.6 11 7 70 M4 一 50 70  Ø4.5
              60S 65 M5  Ø6
              60 25 42 32 60 M4 LEB31-10  Ø4.5
              60S M5  Ø6
          12     57 25
          		 8 30 6 38.1 5 42 32 60 66.7 M4 LEB31-12 38.1 66.7  Ø4.5
          30 平底 47 37 一
              60 20 80 50 6 37 27 70 M4 一 50 70  Ø4.5
              60S M5  Ø6
              60 25 42 32 M4 LEB31-12  Ø4.5
              60S M5  Ø6
              60 30 平底 47 37 M4 一  Ø4.5
              60S 80 M5  Ø6
