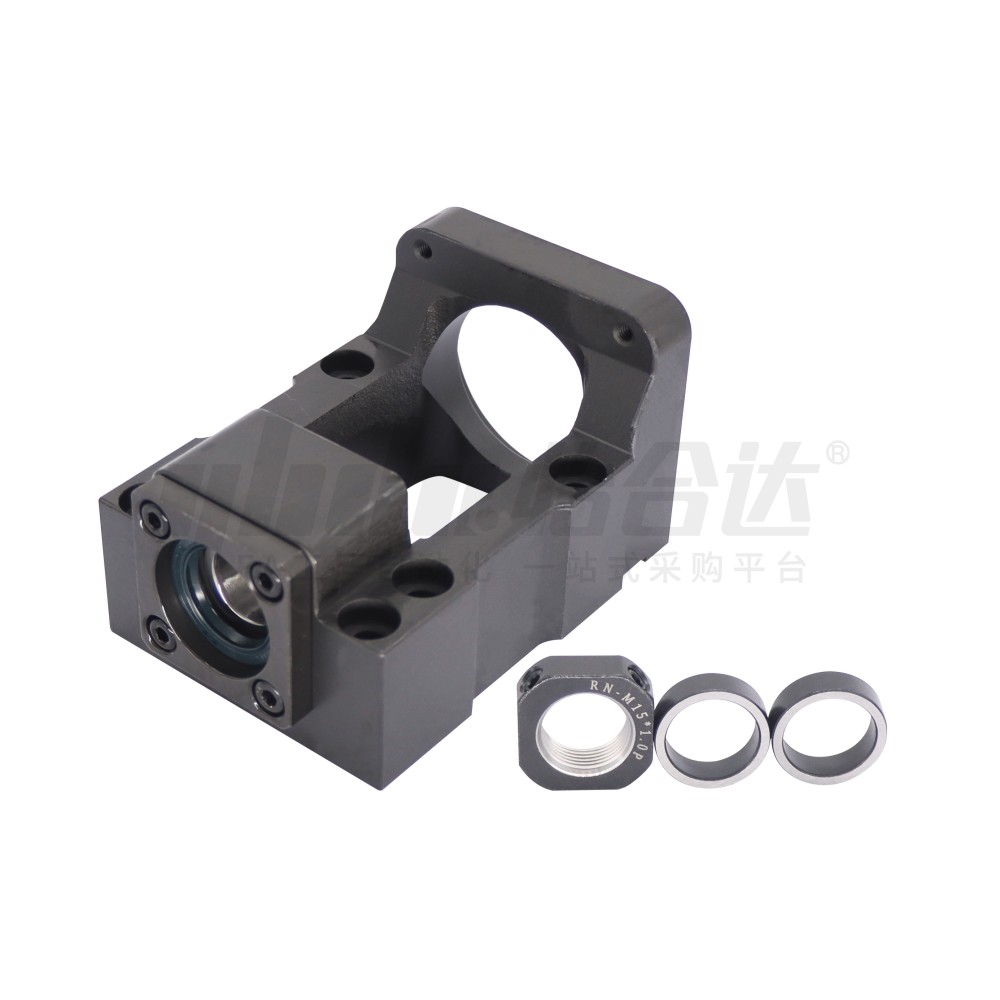

        丝杠支座组件 长型 外压盖整合型传动座

        品牌名称：

        怡合达

        条件筛选：

        材质 S45C+铸铁
        形状 长型
        表面处理 发黑+磷化
        固定方向 垂直/侧面
        种类筛选 外压盖整合型传动座

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          ① ③⑥ ④ ①③ ④⑥
          LEJ15 外压盖整合型
          传动座          		 长型 铸铁 S45C SUJ2 磷化 发黑


          ①②③⑤为一体，请勿拆解，否则将影响精度。
          轴承已经封入适量锂皂基抗极压润滑脂
          使用之轴承经预压处理，轴向0间隙。
          轴承采用P5配对DF组装，最适宜滚珠丝杠使用。

          构成零件

          编号 零件名称 数量
          ① 传动座本体 1
          ② 轴承 1组
          ③ 压板 1
          ④ 间隔环 2
          ⑤ 油封 2
          ⑥ 锁紧螺母 1组


          锁紧螺母规格

          适用丝杠轴径
          d          		 适用
          锁紧螺母
          15  M15×1

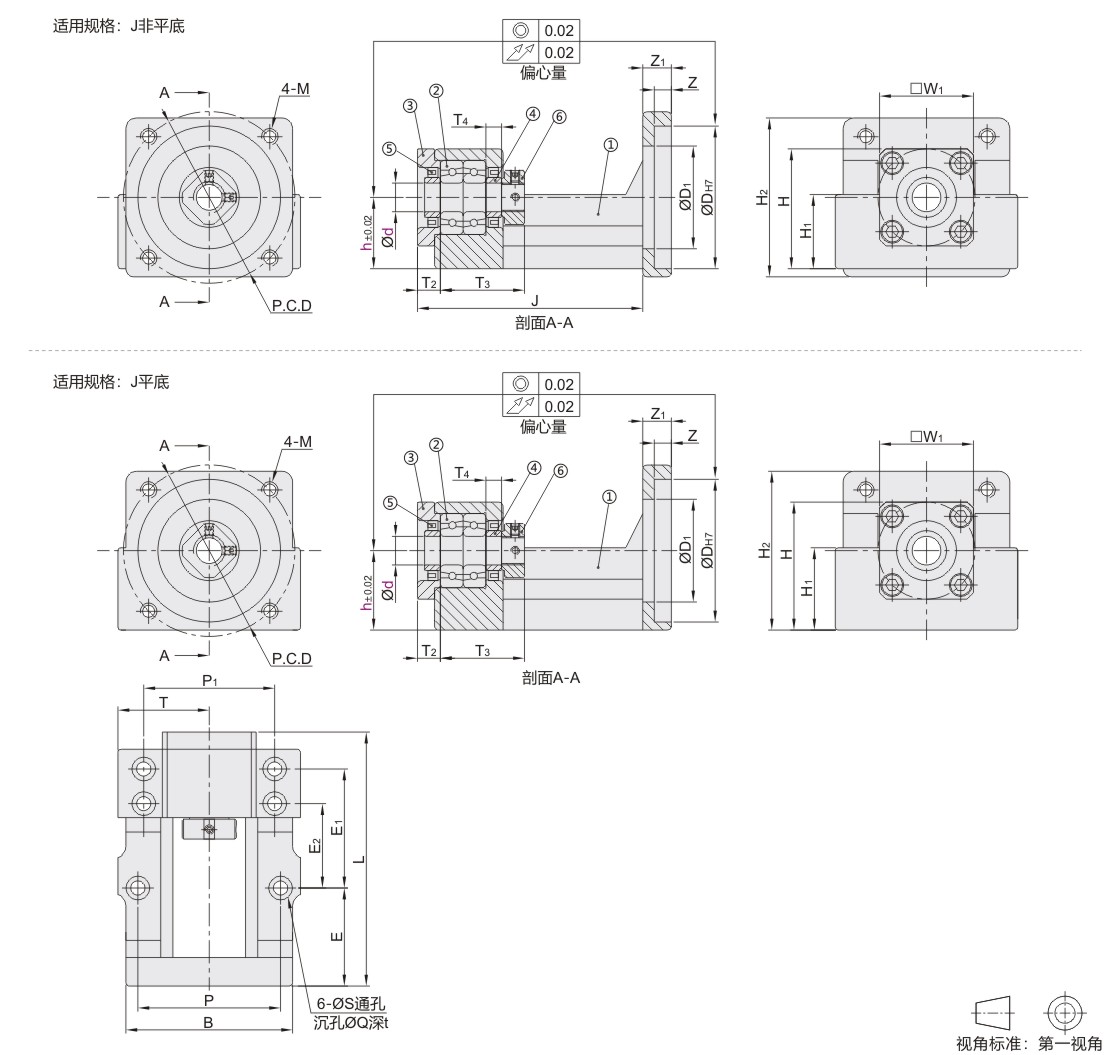

          参数图


          选型表

          型号 L B W1 T P P1 E E1 E2 T2 T3 T4 J D D1 Z Z1 H H1 H2 S Q t P.C.D M 建议
          丝杠支座          		 建议
          电机规格
          代码 适用
          丝杠轴径          		 适用
          电机法兰          		 中心
          高
          支撑侧 止口
          规格          		 安装
          P.C.D          		 安装
          孔
          d F h

          LEJ15
          15          		 57 28
          104
          65          		 40 35 58 54
          32          		 60 45 9 32 6 95 38.1 36
          5
          9          		 48 33
          60          		 6.6 11 5 66.7 M4
          		 LEB71-25 38.1 66.7 Ø4.5
          30 平底 50 35 LEB31-15
          60 28 95 50 42 6 48 33 70 LEB71-25 50 70
          60S M5 Ø6
          60 30 平底 40 50 35 M4 LEB31-15 Ø4.5
          60S M5 Ø6
          80 28 114 88 42 103 70

          		 46 11 48 39 86 11 90 M5 LEB71-25 70 90 Ø6
          80S M6 Ø6.6
          86 73 98.4 73 98.4
