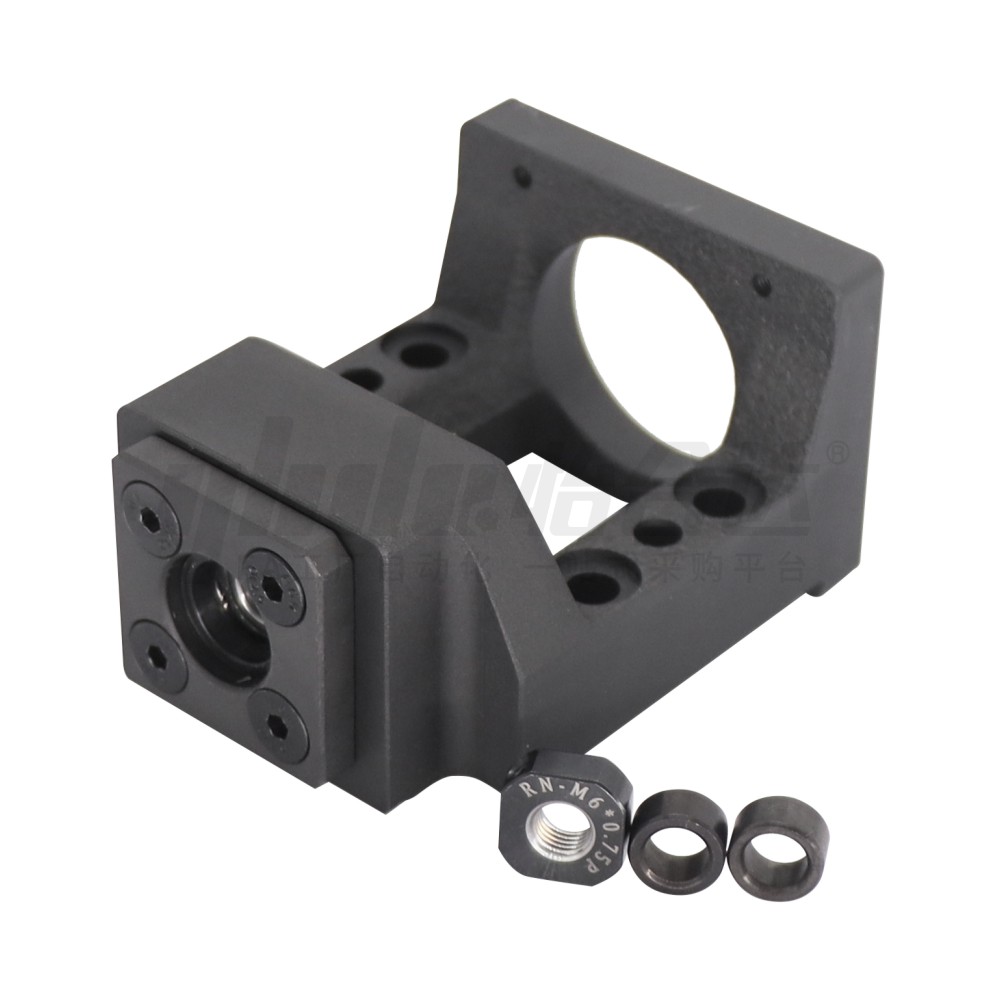

        丝杠支座组件 外压盖整合型传动座 矮型

        品牌名称：

        怡合达

        条件筛选：

        材质 S45C+铸铁
        形状 矮型
        表面处理 发黑+磷化
        固定方向 垂直/侧面
        种类筛选 外压盖整合型传动座

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          ① ③⑥ ④ ①③ ④⑥
          LEJ01 外压盖整合型
          传动座          		 矮型 铸铁 S45C SUJ2 磷化 发黑


          ①②③⑤为一体，请勿拆解，否则将影响精度。
          轴承已经封入适量锂皂基抗极压润滑脂
          使用之轴承经预压处理，轴向0间隙。
          轴承采用P5配对DF组装，最适宜滚珠丝杠使用。

          构成零件

          编号 零件名称 数量
          ① 传动座本体 1
          ② 轴承 1组
          ③ 压板 1
          ④ 间隔环 2
          ⑤ 油封 2
          ⑥ 锁紧螺母 1组


          锁紧螺母规格

          适用丝杠轴径
          d          		    适用
          锁紧螺母
          6  M6×0.75
          8  M8×1

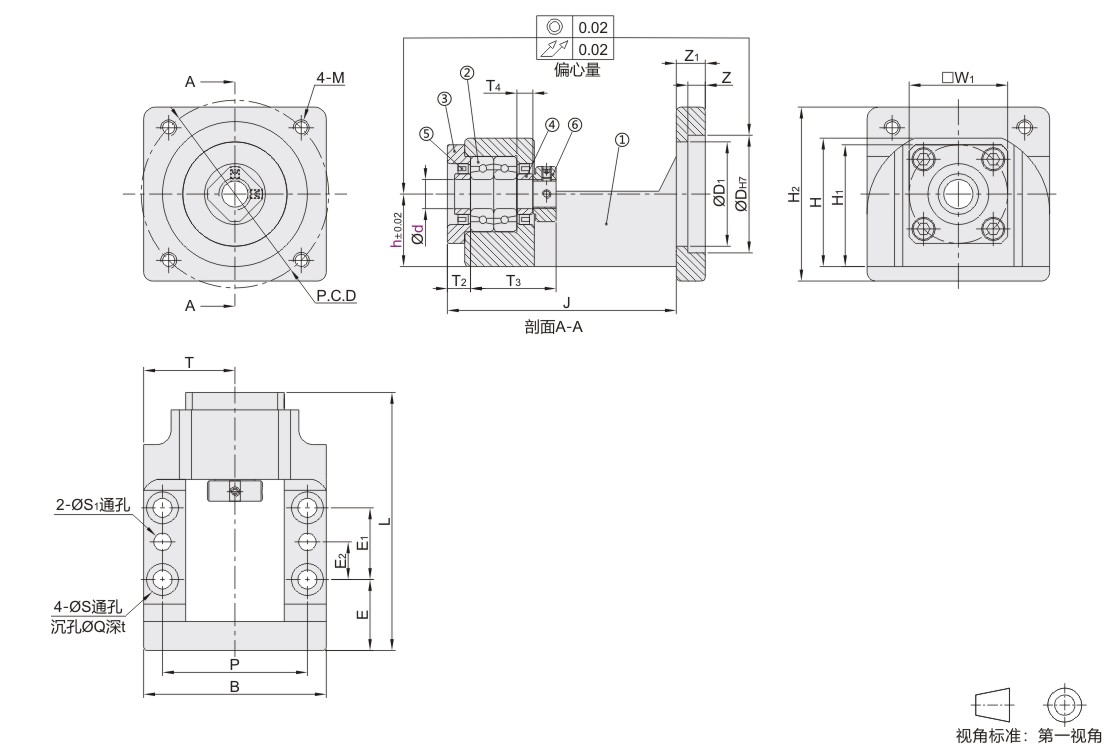

          参数图



           选型表

          型号 L B W1 T P E E1 E2 T2 T3 T4 J D D1 Z Z1 H H1 H2 S Q t S1 P.C.D M 建议
          丝杠支座          		 建议
          电机规格
          代码 适用
          丝杠轴径          		 适用
          电机法兰          		 中心
          高
          支撑侧 止口
          规格          		 安装
          P.C.D          		 安装
          孔
          d F h
          LEJ01 6  38  17  71  52  28  26  41  19  20  10  5.5  22  5  64  30  28  5  7  32  31  40  5.5  9.5  2  4.9  45  M3 LEB31-8 30  45  Ø3.4
          40  46  M4 46  Ø4.5
          8  38  6  26  5.5  32  45  M3 45  Ø3.4
          40  46  M4 46  Ø4.5
