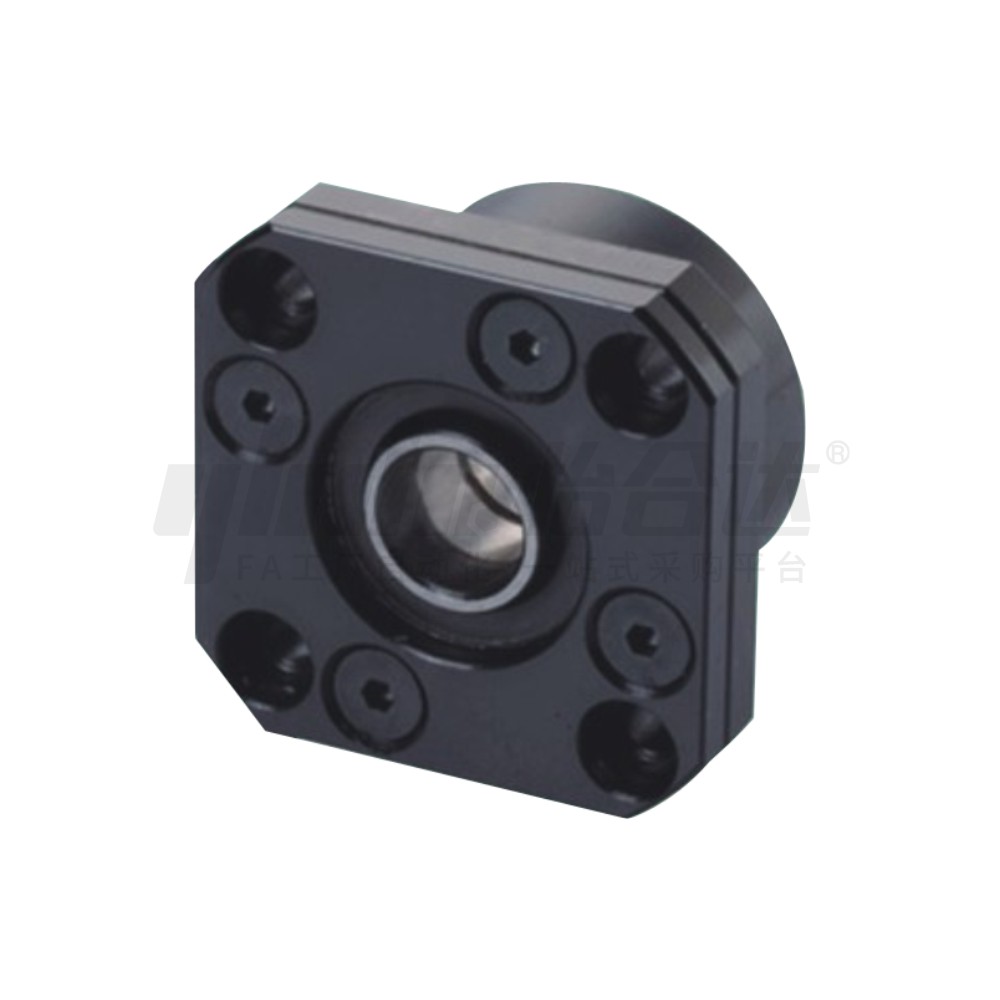

        圆法兰丝杠支座组件 固定侧 通用型 标准型

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        类型 通用型
        销售方式 单件
        材质 S45C+SUJ2
        产品名称 圆法兰丝杠支座组件
        轴承类型 角接触轴承 5级
        表面处理 发黑
        负载 标准负载
        固定方向 垂直/侧面
        支撑位置 固定侧
        禁限物质 禁铜锌
        种类筛选 丝杠支座组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          ②④⑥ ⑤ ②④⑤⑥
          LEK01 标准型 固定侧 S45C SUJ2 发黑



          构成零件

          编号 零件名称 数量
          ① 油封(Ø4~5无油封，Ø6~8 1个) 2
          ② 轴承座本体 1
          ③ 角接触轴承 5级 1对
          ④ 轴承盖 1
          ⑤ 间隔环 2
          ⑥ 支座用螺母 1
          ⑦ 内六角紧定螺丝(附铝合金垫片) 2


          ②③④一体，请勿拆解，否则将影响精度。
           轴承已经封入适量锂皂基抗极压润滑脂。
           使用经预压调整后的JIS 5级的角接触球轴承、最适用于高精度、高速旋转用途。
           适用锂电行业：禁铜、锌材质。

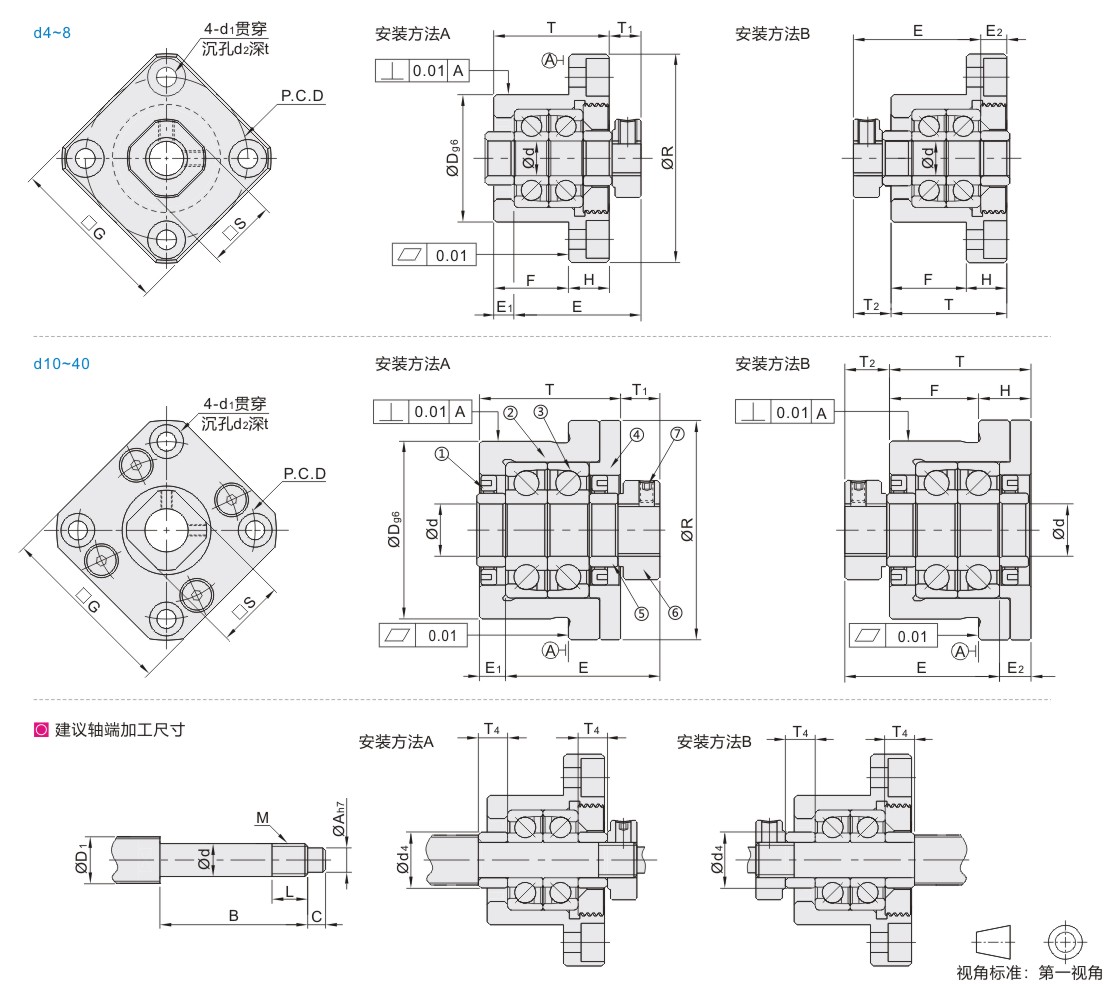

          参数图


          选型表

            型号 Ød T H F E ØDg6 ØR P.C.D G 安装方法A 安装方法B Ød1 Ød2 t S 油封
          适用
          轴径d4          		 建议轴端加工尺寸
          代码 规格 搭配丝杠轴径 轴端部外径 轴端部加工尺寸 公称螺纹 间隔环长度
          T1 E1 T2 E2 ØD1 Ød ØA B C M L T4
          LEK01 4  4  15  6  9  18.5  18 -0.006
          -0.017          		 32  24  25  5.5  2  6.5  3  3.4  6.5  4  10  5.5  4  4  -0.001
          -0.006          		 3  23  5  M4×P0.5 6.5  3.5
          5  5  16.5  10.5  19.5  20 -0.007
          -0.020          		 34  26  26  2.5  7  4  11  7.5  6  5 -0.005
          -0.012          		 4  25  6  M5×P0.5 4.5
          6  6  20  7  13  22  22 -0.007
          -0.020          		 35  28  28  3.5  6.5  4.5  2.9  5.5  3.5  12  9.4  8  6 -0.007
          -0.020          		 28  8  M6×P0.75 8  5
          6B 36  3.4  6.5  4
          8  8  23  9  14  26  28 -0.007
          -0.020          		 43  35  35  7  4  8  5  14  11.4  10/12 8 -0.007
          -0.020          		 32  9  M8×P1.0 10  5.5
          10  10  27  10  17  29.5  34 -0.009
          -0.025          		 52  42  42  7.5  5  8.5  6  4.5  8  16  14.4  12/14/15 10  -0.005
           -0.012          		 8  36  15  M10×P1.0 11
          12  12  36 -0.009
          -0.025          		 54  44  44  19  15.4  14/15/16 12 -0.005
          -0.012          		 10  M12×P1.0
          15  15  32  15  36  40 -0.009
          -0.025          		 63  50  52  10  6  12 8  5.5  9.5  6  22  20  18/20 15 -0.005
          -0.014          		 12  47  20  M15×P1.0 18  10
          15B 32  6  8 19.4  6
          17  17  45  22  23  47  50 -0.009
          -0.025          		 77  62  61  11  9  14  12  6.6  11  10  24  22  20/25 17 -0.005
          -0.014          		 15  59  23  M17×P1.0 17  10
          20  20  52  30  50  57 -0.010
          -0.029          		 85  70  68  8  10  12  14  6.5  30  25.4  25/28/30 20 -0.005
          -0.014          		 17  62  25  M20×P1.0 11
          25  25  57  27  60  63 -0.010
           -0.029          		 98  80  79  13  20  17  9  15  13  35  31.4  30/32/36 25 -0.005
          -0.014          		 20  75  30  M25×P1.5 22  15
          30  30  62  30  32  61  75 -0.010
          -0.029          		 117  95  93  11  12  17  18  11  17.5  15  40  37.4  36/40 30 -0.005
          -0.015          		 25  72  38  M30×P1.5 25  9
          35  35  65  35  73.5  86 -0.012
          -0.034          		 134  110  100  20.5  27.5  19  50 44.4  40/45 35 -0.005
          -0.015          		 30  94  61  M35×P1.5 30  18.5
          40  40  72  42  76.5  95 -0.012
          -0.034          		 142  119  106  16 24.5  20  49.4  50  40 -0.008
          -0.018          		 35  93  75  M40×P1.5 35  15.5
