        圆法兰丝杠支座组件 支撑侧 通用型 标准型

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        类型 通用型
        销售方式 单件
        材质 S45C
        产品名称 圆法兰丝杠支座组件
        轴承类型 径向轴承 6级
        表面处理 发黑
        负载 标准负载
        固定方向 垂直/侧面
        支撑位置 支撑侧
        禁限物质 禁铜锌
        种类筛选 丝杠支座组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          ① ② ③ ①
          LEK11 标准型 支撑侧 S45C 不锈钢 弹簧钢 发黑



          构成零件

          编号 零件名称 数量
          ① 轴承座本体 1
          ② 径向轴承6级 1
          ③ C型挡圈 1


          轴承已经封入适量锂皂基抗极压润滑脂。
          使用不锈钢材质深沟球轴承，适用于中低转速、中低载荷用途。
          适用锂电行业：禁铜、锌材质。

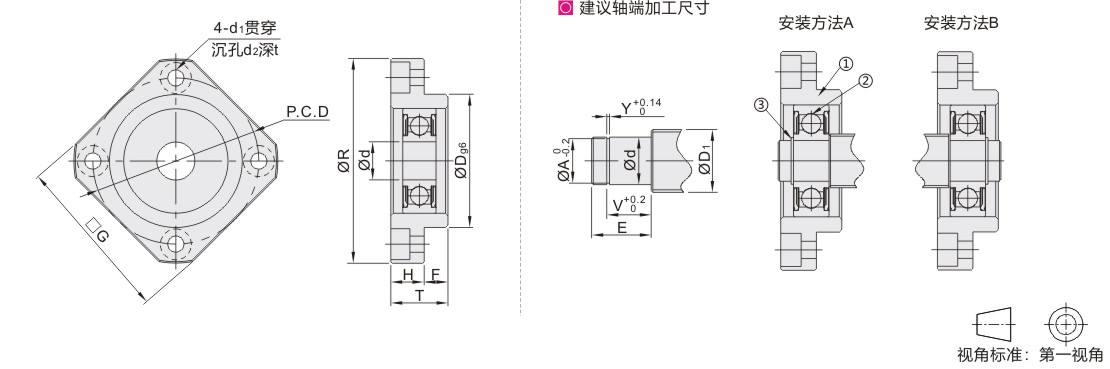

          参数图


          选型表

          型号 Ød T H F ØDg6 ØR P.C.D G Ød1 Ød2 t 建议轴端加工尺寸 使用C型挡圈
          代码 规格 搭配丝杠轴径 轴端部外径 挡圈沟槽尺寸
          ØD1 Ød ØA E V Y
          LEK11 4 3 10 6 4 18 -0.006
          -0.017          		 32 24 25 3.4 6.5 4 4 3 -0.002
          -0.010          		 2.7 7 4.35 0.5 TBP01-3
          5 4 20 -0.007
          -0.020          		 34 26 26 5 4 -0.002
          -0.010          		 3.7 8 5.35 TBP01-4
          6 6 22 -0.007
          -0.020          		 36 28 28 8 6 -0.005
          -0.012          		 5.7 9 6.8 0.8 TBP01-6
          10 8 12 7 5 28 -0.007
          -0.020          		 43 35 35 12/14/15 8 -0.005
          -0.012          		 7.6 10 7.9 0.9 TBP01-8
          12 10 15 8
          		 34 -0.007
          -0.025          		 52 42 42 4.5 8 14/15/16 10 -0.005
          -0.012          		 9.6 11 9.15 1.15 TBP01-10
          15 15 17 9 40

          -0.007
          -0.025

          		 63 50 52 5.5 9.5 5.5 18/20 15 -0.005
          -0.014          		 14.3 13 10.15 TBP01-15
          17 17 20 11 9 50 -0.009
          -0.025          		 77 62 61 6.6 11 6.5 20/25 17 -0.005
          -0.014          		 16.2 16 13.15 TBP01-17
          20 20 57 -0.010
          -0.029          		 85 70 68 25/28/30 20 -0.005
          -0.014          		 19 19 15.35 1.35 TBP01-20
          25 25 24 14 10 63 -0.010
          -0.029          		 98 80 79 9 14 8.5 30/32/36 25 -0.005
          -0.014
          		 23.9 20 16.35 TBP01-25
          30 30 27 18 9 75 -0.010
          -0.029          		 117 95 93 11 17.5 11 36/40 30 -0.005
          -0.015          		 28.6 21 17.75 1.75 TBP01-30
          35 35 31 18 13 86 -0.012
          -0.034          		 134 110 100 40/45 35 -0.005
          -0.015          		 33 22 18.75 1.75 TBP01-35
          40 40 33 21 12 95 -0.012
          -0.034          		 142 119 106 50 40 -0.008
          -0.018          		 38 23 19.95 1.95 TBP01-40
          50 50 36 15 108 -0.012
          -0.034          		 160 136 120 63 50 -0.008
          -0.018          		 47 27 22.2 2.2 TBP01-50
          60 60 40 23 17 150 -0.014
          -0.039          		 200 170 160 80 60 -0.009
          -0.029          		 57 29 24.2 TBP01-60
