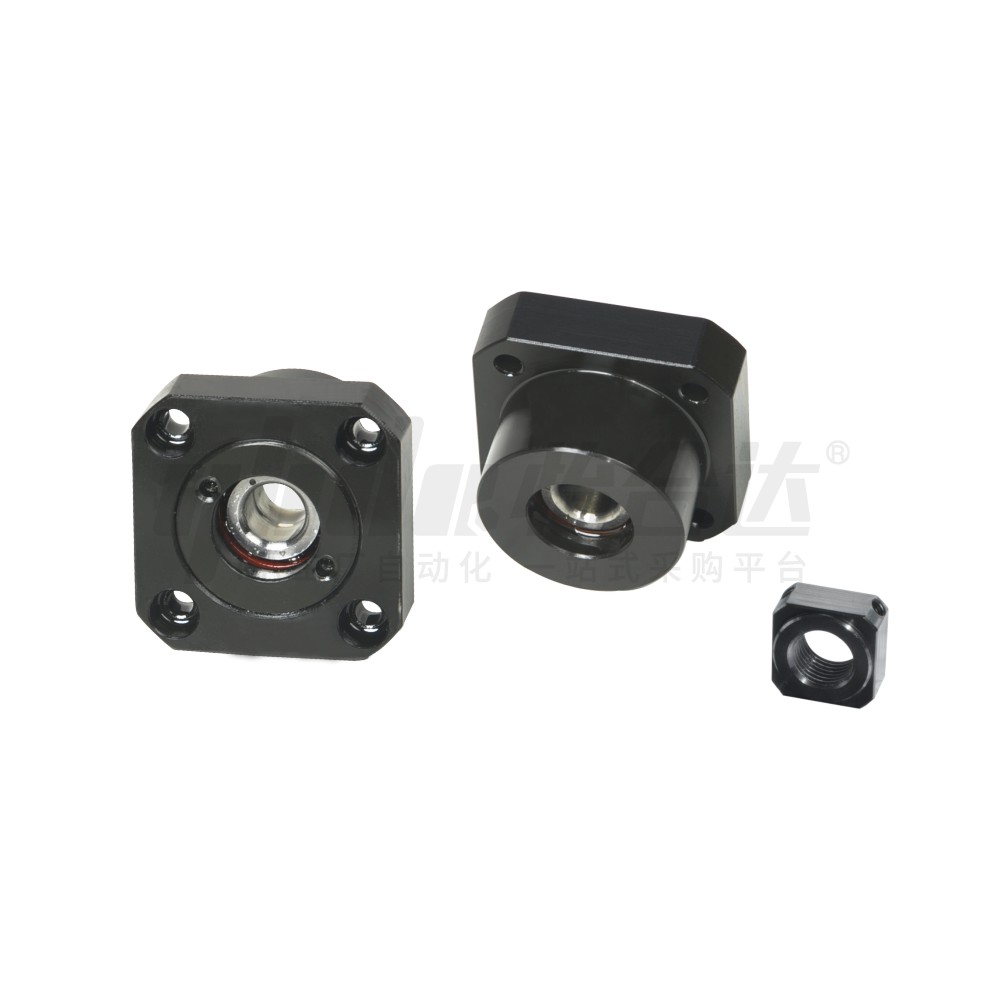

        圆法兰丝杠支座组件 固定侧 ·角接触轴承型 压盖内藏型

        品牌名称：

        怡合达

        条件筛选：

        性价比 经济型
        类型 压盖内藏型
        销售方式 单件
        材质 S45C+SUJ2
        产品名称 圆法兰丝杠支座组件
        轴承类型 角接触轴承 5级
        表面处理 发黑
        负载 标准负载
        固定方向 垂直/侧面
        支撑位置 固定侧
        禁限物质 禁铜锌
        种类筛选 丝杠支座组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          ①③⑤ ④ ①③④⑤
          E-LEB03 固定侧 角接触轴承型 S45C SUJ2 发黑



          构成零件

          编号 零件名称 数量
          ① 轴承固定座 1
          ② 角接触轴承 1对
          ③ 轴承盖 1
          ④ 轴环 2
          ⑤ 支座用螺母LEK81(带紧定螺钉) 1
          ⑥ 油封 2


          ①②③⑥已组装好，请勿拆解，否则将影响精度。
          使用经预压调整后的JIS 5级的角接触球轴承、最适用于高精度、高速旋转用途。
          压盖内藏型支座，在高频振动情况下，轴承盖有松动风险，轴承盖螺纹处涂螺纹胶拧紧即可。

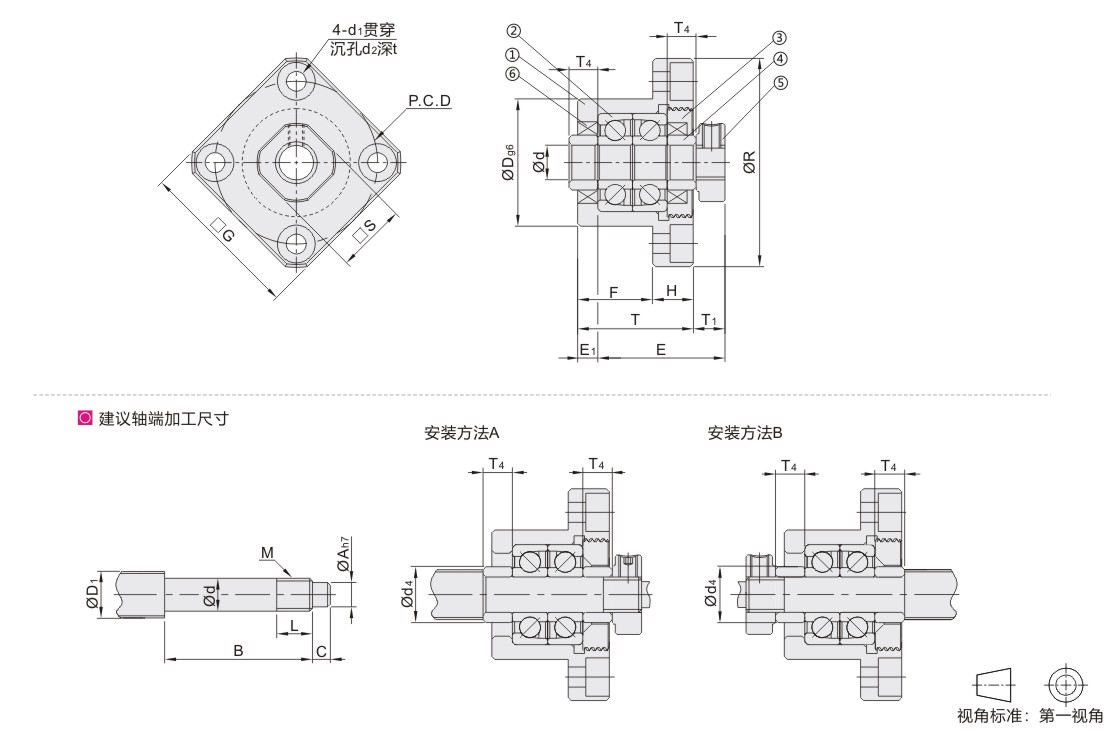

          参数图



          选型表

          型号 Ød T H F E ØD ØR P.C.D G T1 E1 Ød1 Ød2 t S 油封适用
          轴径Ød4          		 建议轴端加工尺寸
          代码 规格 搭配丝杠轴径 轴端部外径 轴端部加工尺寸 公称螺纹 间隔环长度
          ØD1 Ød ØA B C M L T4
          E-LEB03 10 10 26 10 16 29.5 34 52 42 42 8.5 5 4.5 8 4.5 16 14.4 12/14/15 10 -0.005
          -0.012          		 8 36 15 M10×P1.0 11 5.5
          12 12 36 54 44 44 19 15.4 14/15/16 12 -0.005
          -0.012          		 10 M12×P1.0
          15 15 30 13 17 36 40 63 50 52 12 6 5.5 9.5 5.5 22 19.4 18/20 15 -0.005
          -0.014          		 12 47 20 M15×P1.0 13 10
          20 20 48 18 30 50 57 85 70 68 10 6.6 11 6.5 30 25.4 25/28/30 20 -0.005
          -0.014          		 17 62 25 M20×P1.0 17 11
          25 25 54 24 60 63 98 80 79 16 9 15 8.5 35 31.4 30/32/36 25 -0.005
          -0.014          		 20 75 30 M25×P1.5 22 15
