        重载型丝杠支座组件  MBK型 圆法兰型 固定侧

        条件筛选：

        类型 MBK型
        材质 S45C
        形状 圆法兰型
        表面处理 发黑
        负载 重负载
        固定方向 垂直/侧面
        支撑位置 固定侧
        种类筛选 重载型丝杠支座组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          ①③④⑥ ①③④⑥
          LEW01 圆法兰型 MBK型 固定侧 S45C 发黑



          构成零件

          编号 零件名称 数量
          ① 轴承固定座 1
          ② 角接触轴承 P4级 1组
          ③ 轴承盖 1
          ④ 间隔环 2
          ⑤ 油封 2
          ⑥ 锁紧螺母 1



          ①②③⑤已组装好，请勿拆解，否则将影响精度。
          轴承组已经封入适量锂皂基抗极压润滑脂。
          重载型支座用螺母已含有铜垫圈，锁紧时需添加耐落胶。
          使用经预压调整后的P4级60°角接触球轴承、最适用于高精度、
              高速旋转用途。

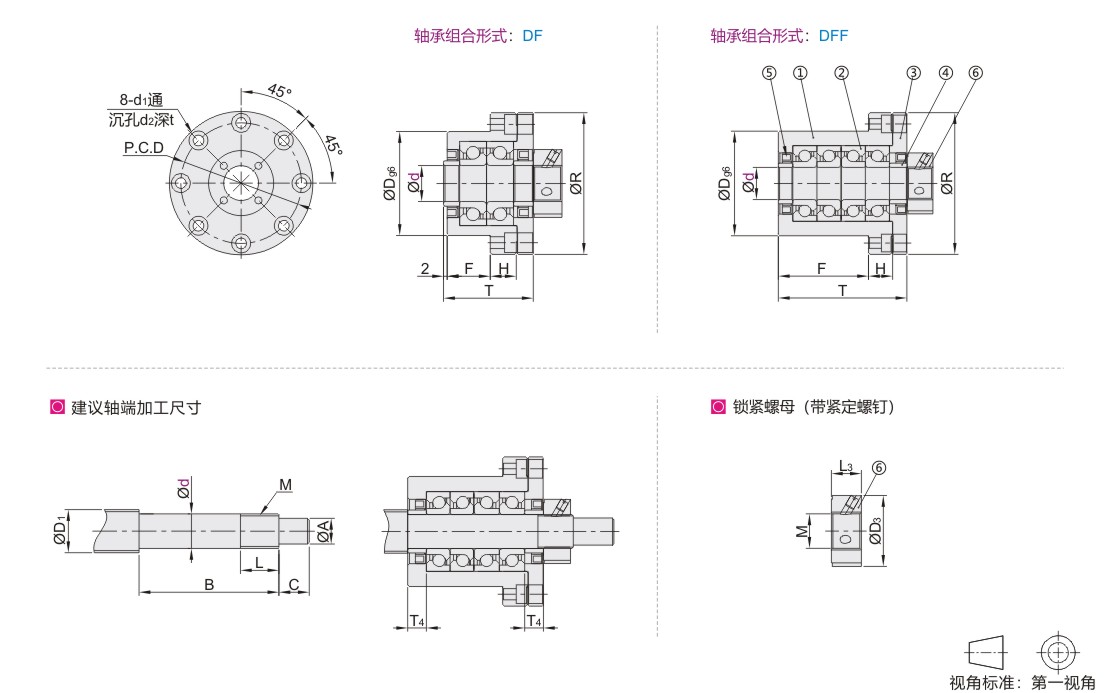

          参数图



          选型表

          型号
          		 轴承
          组合
          形式
          		 ØDg6
          		 ØR
          		 T
          		 F
          		 H
          		 P.C.D
          		 d1
          		 d2
          		 t
          		 基本动额
          定负载
          Ca(N)
          		 轴向
          界限
          负载(N)
          		 预压负荷
          参考值
          (N)
          		 轴向刚性
          参考值
          (N.μm)
          		 允许
          转速
          (r/min)
          		 锁紧螺母
          		 重量
          (kg)
          		 建议轴端加工尺寸
          		 间隔环
          长度
          代码 d 搭配丝杠轴径
          ØD1          		 轴端部外径
          Ød          		 轴端部加工尺寸
          M ØD3 L3 ØA B C L T4
          LEW01 15 DF 58 79 50 24 14.5 66 6.6 11 7 21900 26600 1000 555 7600 M15×1 30 14 1.44 18/20 15 -0.004
          -0.017          		 12 69 20 23 9
          17 DF 23000 1450 630 6900 M17×1 32 16 1.55 20/25 17
          		 -0.004
          -0.017
          		 15 23
          DFF 65 88 80 56 74 47500 53500 2010 920 2.3 101
          20 DF 58 79 50 24 66 23000 26600 1450 630 M20×1 38 1.52 25/28/30 20 -0.005
          -0.020
          		 17 69 25
          DFF 65 88 80 56 74 47500 53500 2010 920 2.78 101
