滚珠丝杠螺帽支架圆孔开口型通用型

代码		类型	材质	表面处理
高度选择型	高度指定型	类型	材质	表面处理
LFF11	LFF13	通用型	S45C	发黑
LFF12	LFF14			无电解镀镍
LFF18	—			镀黑铬
LFF16	LFF17		A6061	喷细砂本色阳极氧化

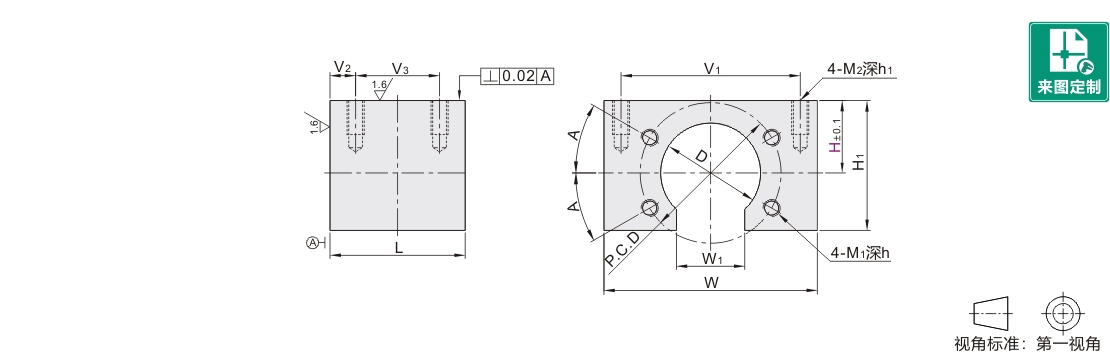

型号		H		W	H1	P.C.D	A	M1xh	D	V1	W1	L	V2	V3	M2×h1
代码	规格	高度选择型	高度指定型最小单位1	W	H1	P.C.D	A	M1xh	D	V1	W1	L	V2	V3	M2×h1
高度选择型 LFF11 LFF12 LFF18 LFF16 高度指定型 LFF13 LFF14 LFF17	0801A	10 20	9～40	30	H+8	19	30	M3x5	12.4	24	7	16	3	10	M3x5
	0802B	18 20 23 25	14～45	40	H+13	27	45	M3x5	20.4	30	13	28	8	12	M4 x8
	0802C	17 20 23 25	11～45	40	H+10	24	30	M4 x7	16.4	30	11	24	6
	0802D	17 20 23 25 28 30	13～50	43	H+12	30	—	M4 x7	20.4	34	16
	0804D	17 20 23 25 28 30	15～50	43	H+12	30	30	M3x5	23.4	34	15
	1002D	17 20 23 25 28 30	15～50	50	H+13.5	33	30	M4 x7		42
	1002A	17 20 23 25 28 30	16～60	43	H+15.5	31	45			34		26	7
	1002B	17 20 23 25 28 30 35 40	16～60	43	H+15.5	31	45			34		24	6
	1004B	20 23 25 28 30 35 40	16～60	52	H+14	36	30		26.4	42	21	32	10	16	M5x10
	1004C	17 20 23 25 28 30 35 40	14～60	50	H+13	31			22.4	40	17	27	6	15
	1004D	17 20 23 25 28 30 35 40	16～60	52	H+14	36			26.4	42	21
	1010D	17 20 23 25 28 30 35 40	17～60		H +15				28.4		22
	1010B	17 20 23 25 28 30 35 40	17～60		H +15				28.4		22	34	7	20
	1202B	20 23 25 28 30 35 40	17～60	50	H+17	33	45		25.4	40	14	28	8	14
	1204B	23 25 28 30 35 40	22～60	50	H+20.5	41	45	M5x7	30.4	40	19	34	7	20
	1204C	20 23 25 28 30 35 40	15～60	52	H+14	33	30	M4 x7	24.4	42	19	27	6	15
	1204D	20 23 25 28 30 35 40	18～60	60	H+15	40			30.4	50	23	29	7	15
	1205B	20 23 25 28 30 35 40	18～60		H+16	40						36	8	20
	1210B	20 23 25 28 30 35 40	18～60			41		M5x7				40	10
	1405D	20 23 25 28 30 35 40	18～60			40		M4 x7				40	10
	1505C	20 23 25 28 30 35 40 45	19～65		H+17	42		M5x7	31.4			34	7		M6 x12
	1505D	20 23 25 28 30 35 40 45	20～65	62		44		M4 x7	34.4	52	27	34	7
	1505B	20 23 25 28 30 35 40 45	20～65			45		M5x7				36	8
	1510B	20 23 25 28 30 35 40 45	20～65			45						42	11
	1510C	20 23 25 28 30 35 40 45	19～65			42			31.4		23	38	7	24
	1510D	20 23 25 28 30 35 40 45	20～65			45			34.4		27	44	7	30
	1520B	23 25 28 30 35 40 45	20～65			45			34.4		27	50	10	30
	2005C	25 28 30 35 40 45	21～65	72	H +19	49		M6x10	36.4	60	25	40		20	M8x16
	2010C	25 28 30 35 40 45	21～65	72	H +19	49		M6x10	36.4	60	25	50		30
	2005B	25 28 30 35 40 45	23～65	76	H+20	53		M6x10	40.4	64	33	55		35
	2005D	25 28 30 35 40 45	23～65	68	H+20	50		M4x7		56	33	40		20
	2020D	25 28 30 35 40 45	23～65	68	H+19.5	50		M5x7		56	31	70	15	40
	2505C	28 30 35 40 45 55	24～75	76	H+24	53		M6x10	42.4	64	31	40	10	20
	2505D	28 30 35 40 45 55	25～75	76	H+21	55		M5x7	43.4	62	37	60		40	M10x20
	2010B	28 30 35 40 45 55	26～75	82	H+23	59		M6x10	46.4	70	39	55		35	M8x16
	2525D	28 30 35 40 45 55	27～75	82	H+23	60			47.4	70	39	90		70
	2505B	30 35 40 45 55	29～75	76	H+28.5	60	45		47.4	64	31	40		20
	2010D	35 40 45 55	29～75	84	H+26	67	30		52.4	72	45	60		40
	2510B	35 40 45 55	29～75	94	H+26	68		M8x12	52.4	80	43	55		35	M10x20
	2510D	35 40 45 55	33～75	100	H+30	78		M8x12	60.4	86	53	60		40	M10x20
	2806D	35 40 45 55	28～75	87	H+26	65		M6x10	50.4	75	41	60		40	M8x16
	3232D	35 40 45 55	32～75	106	H+30	74		M8x 12	58.4	86	49	75		55	M10x20
	3210D	40 45 55	37～75	116	H+33	85		M8x 12	67.4	96	57	80		60	M10x20
