        框架型电机支架 适用伺服电机/步进电机 高度固定型

        品牌名称：

        怡合达

        条件筛选：

        销售方式 单件
        材质 铝合金
        形状 框架型
        表面处理 黑色阳极氧化
        尺寸类型 高度固定型
        固定方向 垂直/侧面
        种类筛选 电机支架

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          LAT24 适用伺服电机 高度固定型 铝合金
          		  黑色阳极氧化
          LBT24  适用步进电机

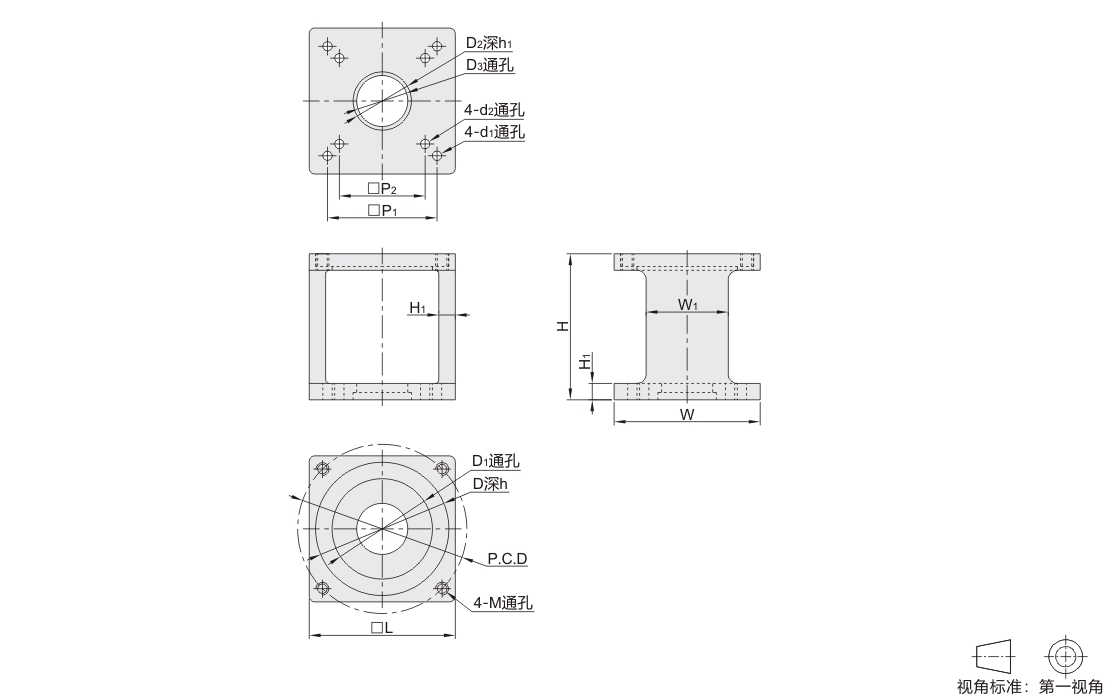

          参数图



          选型表

          型号
          		 D
          		 h
          		 W
          		 L
          		 H
          		 H1
          		 W1
          		 D1
          		 D2
          		 h1
          		 D3
          		 M
          		 P.C.D
          		 d1
          		 P1
          		 d2
          		 P2
          代码 适用电机法兰
          F
          适用
          伺服电机
          LAT24          		 60 50 5 60 60 60 7 30 40 28 4 25 M5 70 5.1 47 — —
          80 70 5 80 80 80 9 45 55 32 28 M6 90 60 5.1 47
          110 95 8 110 110 110 12 60 80 42 5 36 M8 130 6.8 90 6.8
          130 110 6.5 130 130 130 15 80 95 47 4 40 145 110
          适用
          步进电机
          LBT24          		 57     — — 60 60 60 7 30 38 28 4.5 25 M5 66.67 5.1 47 — —
          86 73 5 80 80 80 9 45 55 32 4 28 M6 98.43 60 5.1 47
          110 85 7 110 110 110 12 60 80 42 5 36 M8 131.95 6.8 90 6.8
          130 100 6.5 130 130 130 15 80 95 47 4 40 155 110
