图片仅供参考，请以已选的规格为准

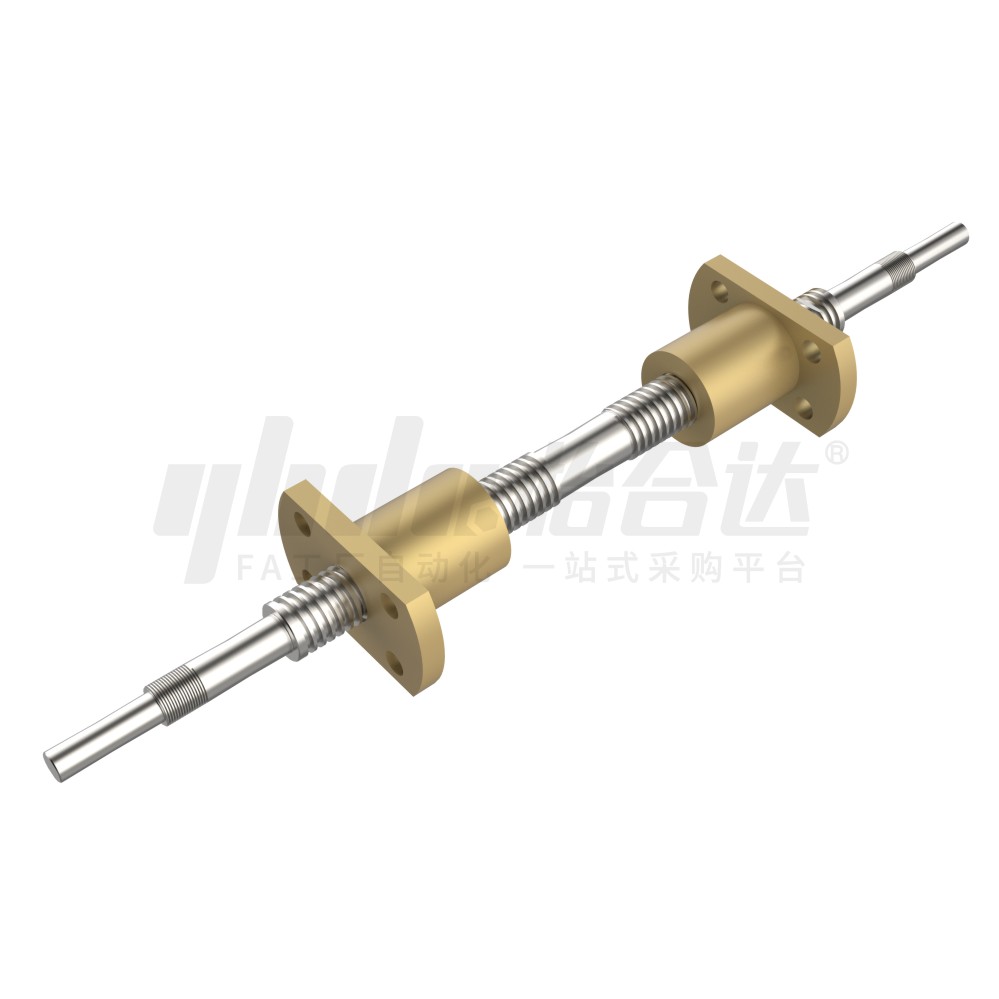

医疗 30度梯形丝杠组件 固定侧+固定侧 法兰型螺帽
条件筛选：
种类筛选 30度梯形丝杠组件
螺帽形状 法兰型螺帽
安装孔形式 通孔
配合形式 标准型
固定侧/支持侧 固定侧+固定侧
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量()：
起订量：0
, 加量幅度：0
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
相似商品
同类人气商品
计算选型
常规选型
图纸选型
型号：
型号筛选
可选加工（可选）
未生成型号，还有 8 项未选择
重置
代码
- Y-HAB11
- Y-HAB12
- Y-HAB13
- Y-HAB14
无数据
参数选型
材质
- SUS303
- S45C
无数据
螺纹旋向
- 右旋
- 左右旋
无数据
表面处理
- 发黑
- 无
无数据
产品选型
代码
- Y-HAB11
- Y-HAB12
- Y-HAB13
- Y-HAB14
无数据
D
- 12
- 14
- 16
- 20
- 25
无数据
螺距
- 2
- 3
- 4
- 5
无数据
L
140~1200
/0.5
S
2~100
/0.5
价格生成中...
技术图档
全部型号
3D预览

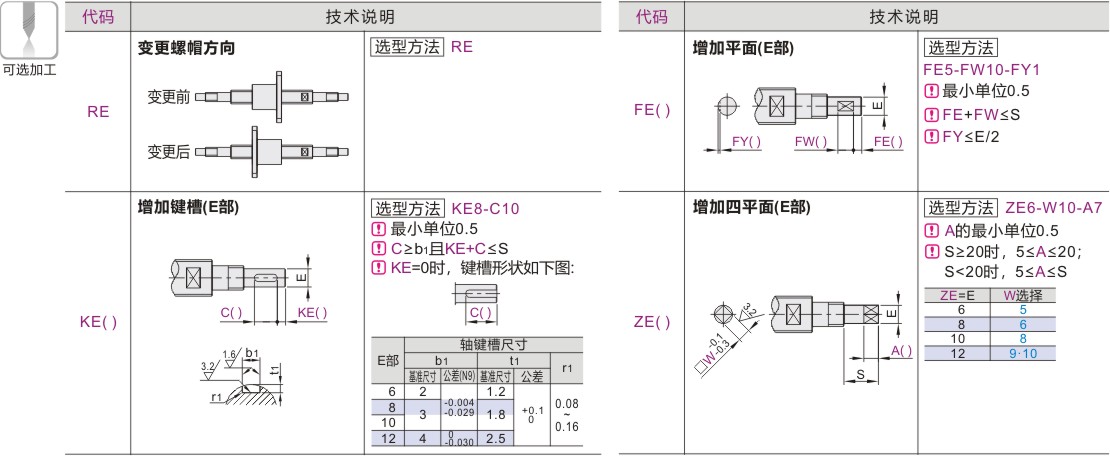

可选加工
技术图档（二）
材质图
参数图
材质图
参数图
可选加工
可选加工
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | ||||
| 右旋 | 左右旋 | 丝杠 | 螺帽 | 丝杠 | 螺帽 | ||
| Y-HAB11 | Y-HAB13 | 固定侧+固定侧 | 法兰型 螺帽 |
S45C | 黄铜 | 发黑 | 一 |
| Y-HAB12 | Y-HAB14 | SUS303 | 一 | ||||
X、Y请根据使用要求制定尺寸，最小单位0.5mm。

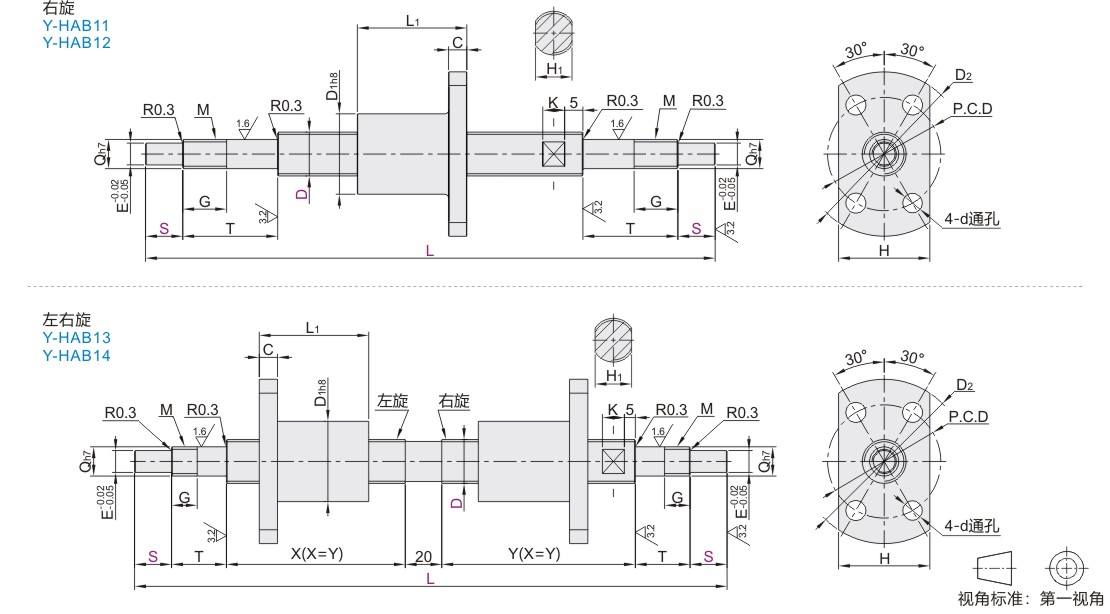

参数图
| 型号 | 螺距 | 最小单位0.5 | 螺帽尺寸 | 丝杠尺寸 | 轴向 间隙 |
径向 间隙 |
动态 容许推力 KN |
理论 传动 效率 |
||||||||||||||
| 代码 | 丝杠 轴径D |
L | S | D1 | L1 | D2 | C | P.C.D | d | H | T | Q | G | M | E | H1 | K | |||||
| 右旋 Y-HAB11 Y-HAB12 左右旋 Y-HAB13 Y-HAB14 |
12 | 2 | 140~1000 | 2~100 | 22 | 30 | 45 | 5 | 31 | 5.3 | 25 | 26 | 8 | 12 | M8×1.0 | 6 | 10 | 5 | 0.1mm 以内 |
0.3mm 以内 |
3.9 | ≈32% |
| 14 | 3 | 29 | 10 | 13 | M10×1.0 | 8 | 12 | 7 | 4.5 | ≈39% | ||||||||||||
| 16 | 3 | 150~1200 | 28 | 35 | 52 | 6 | 38 | 6.3 | 31 | 12 | M12×1.0 | 10 | 14 | 8 | 6.62 | ≈35% | ||||||
| 20 | 4 | 180~1200 | 32 | 40 | 57 | 42 | 35 | 34 | 15 | 15 | M15×1.0 | 12 | 17 | 9.8 | ≈37% | |||||||
| 25 | 5 | 36 | 50 | 62 | 7 | 47 | 41 | 23 | 14.2 | |||||||||||||
Y-HAB13/14需满足条件：L＞2×(L1+T+S)+20。
