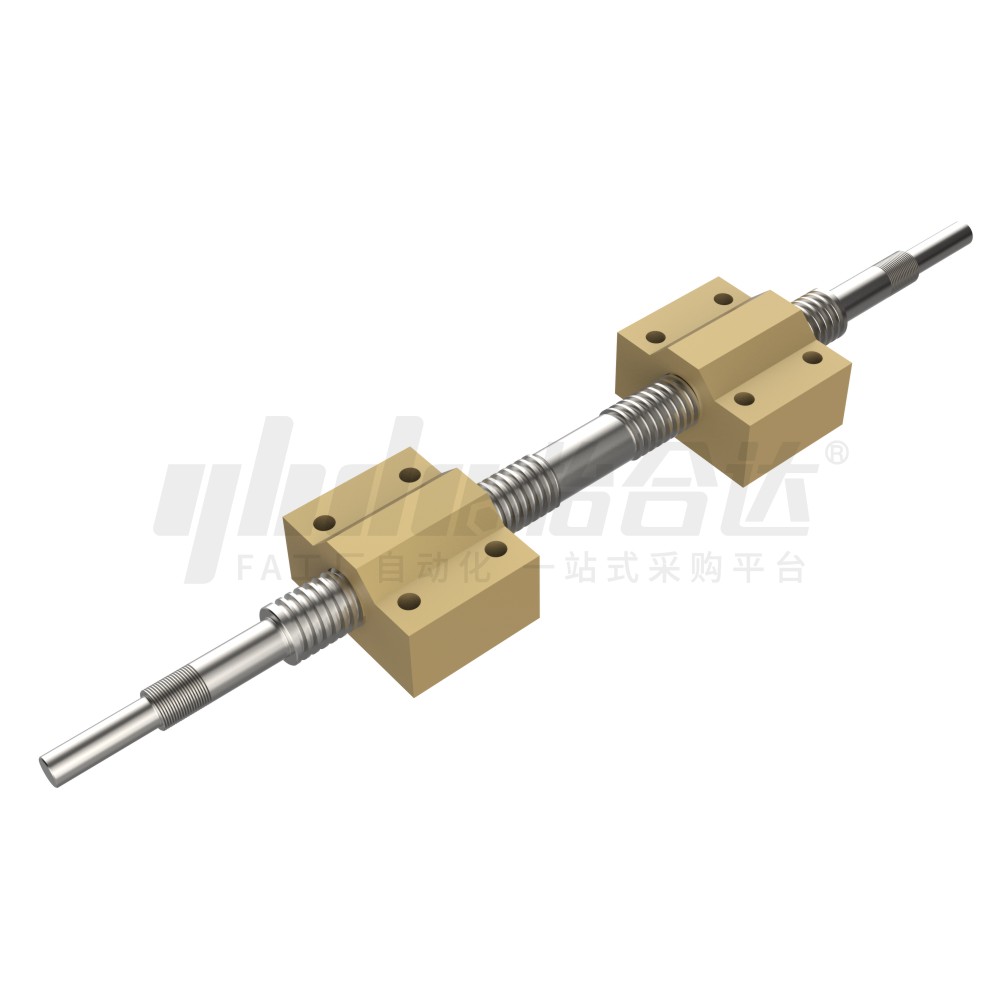

        医疗 30度梯形丝杠组件 固定侧+固定侧 加宽方型螺帽

        条件筛选：

        种类筛选 30度梯形丝杠组件
        螺帽形状 加宽方型螺帽
        安装孔形式 通孔
        配合形式 标准型
        固定侧/支持侧 固定侧+固定侧

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 8 项未选择

          代码

          参数选型

          材质

          螺纹旋向

          表面处理

          产品选型

          D

          螺距

          L

          140~1200
          /0.5

          S

          2~100
          /0.5

          技术图档

          3D预览

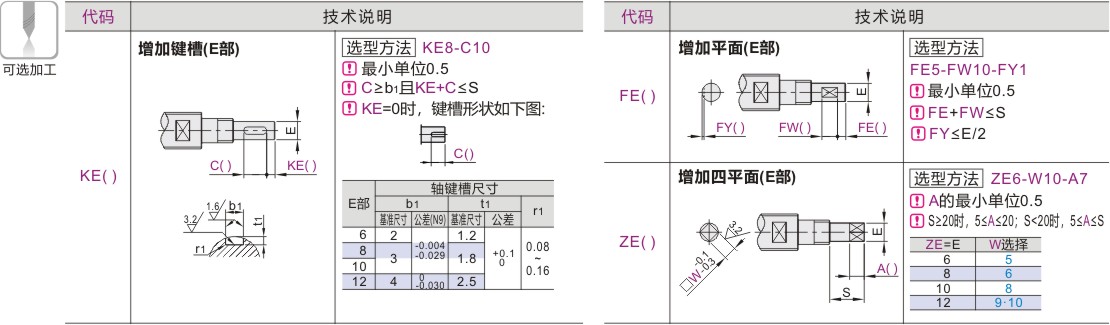

          可选加工

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          右旋 左右旋 丝杠 螺帽 丝杠 螺帽
          Y-HAB15 Y-HAB17 固定侧+固定侧 加宽方型
          螺帽          		 S45C 黄铜 发黑 一
          Y-HAB16 Y-HAB18 SUS303 一



          X、Y请根据使用要求制定尺寸，最小单位0.5mm。

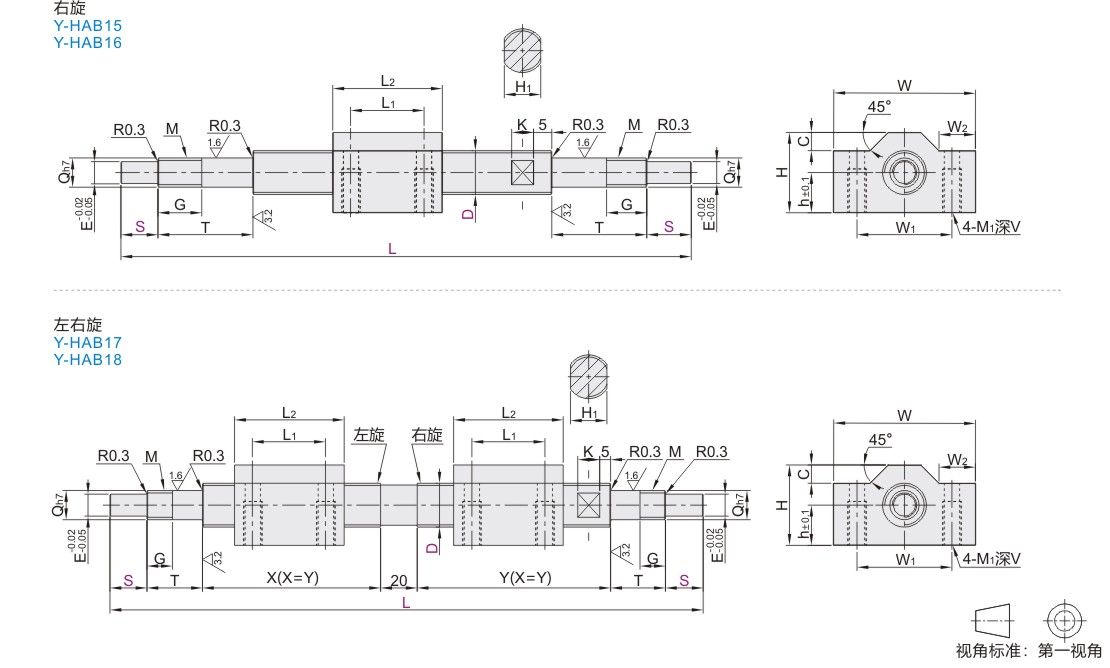

          参数图
           型号 螺距 最小单位0.5 螺帽尺寸 丝杠尺寸 轴向
          间隙          		 径向
          间隙          		 动态
          容许推力
          KN          		 理论
          传动
          效率
          代码 丝杠
          轴径D          		 L S h W H L1 L2 W1 W2 C M1 V T Q G M E H1 K
          右旋
          Y-HAB15
          Y-HAB16
          左右旋
          Y-HAB17
          Y-HAB18          		 12 2  140~1000 2~100 11  39  22  20  30  26  10  5  M5 12  26  8  12  M8×1.0 6  10  5 0.1mm
          以内          		 0.3mm
          以内          		 3.9 ≈32%
          14 3  29  10 13  M10×1.0 8  12  7 4.8 ≈39%
          16 3  160~1200 14  45  28  24  35  32  12 M12×1.0 10  14  8 6.65 ≈35%
          20 4  180~1200 16  49  32  28  40  36  11  6  M6 15  34  15  15  M15×1.0 12  17  9.8 ≈37%
          25 5  20  63  38  34  50  46  14  10  M8 16  23  14.2

          Y-HAB17/18需满足条件：L＞2×(L2+T+S)+20。
