查看大图
图片仅供参考，请以已选的规格为准

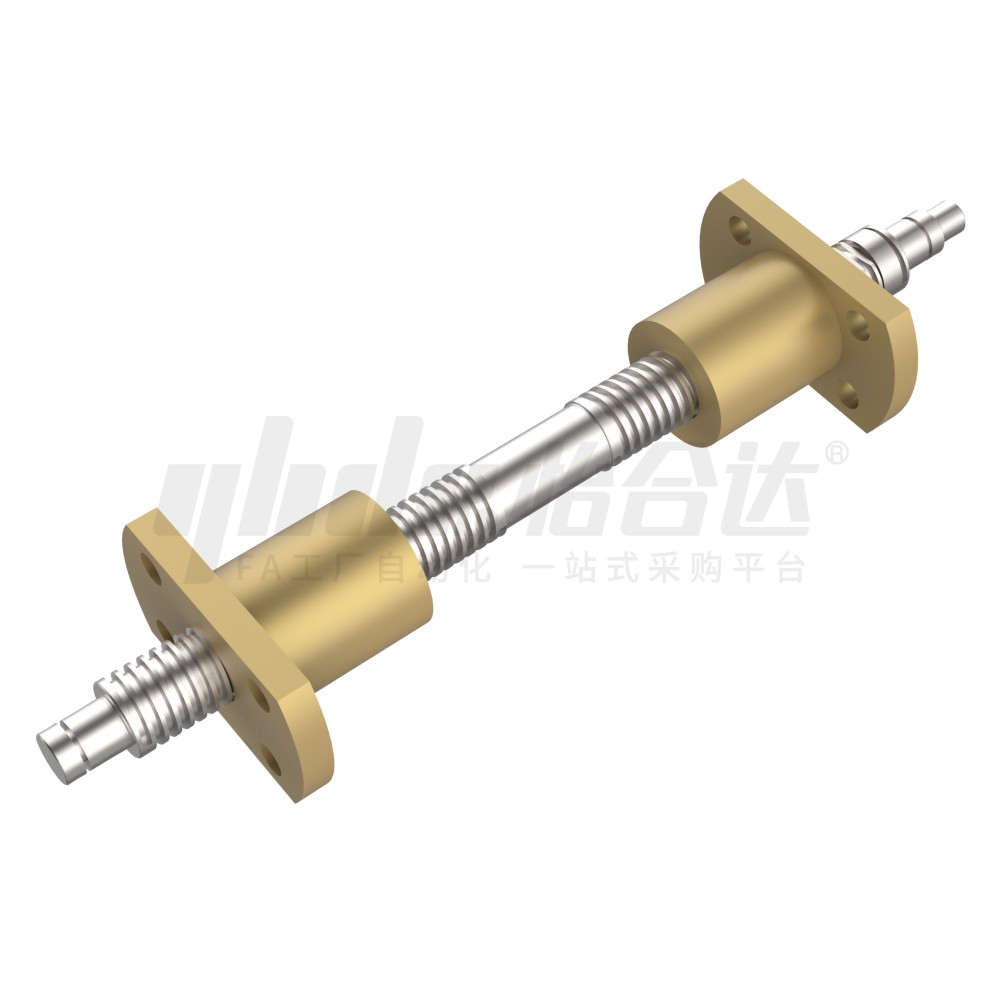

医疗 30度梯形丝杠组件 支持侧+支持侧 法兰型螺帽
条件筛选：
种类筛选 30度梯形丝杠组件
螺帽形状 法兰型螺帽
安装孔形式 通孔
配合形式 标准型
固定侧/支持侧 支持侧+支持侧
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
常规选型
图纸选型
型号筛选
未生成型号，还有 10 项未选择
代码
参数选型
材质
螺纹旋向
表面处理
产品选型
D
螺距
L
130~1200
/0.5
S
2~100
/0.5
F
R
技术图档（二）
3D预览

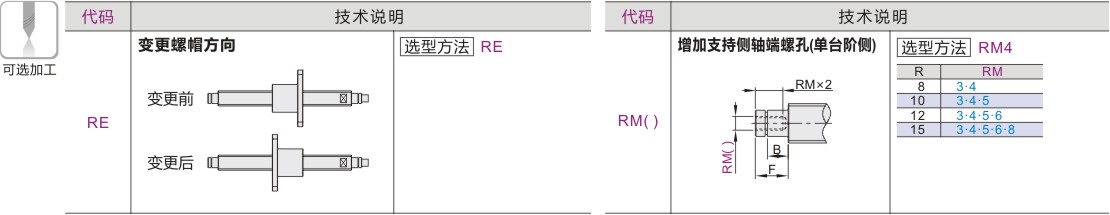

可选加工
材质图

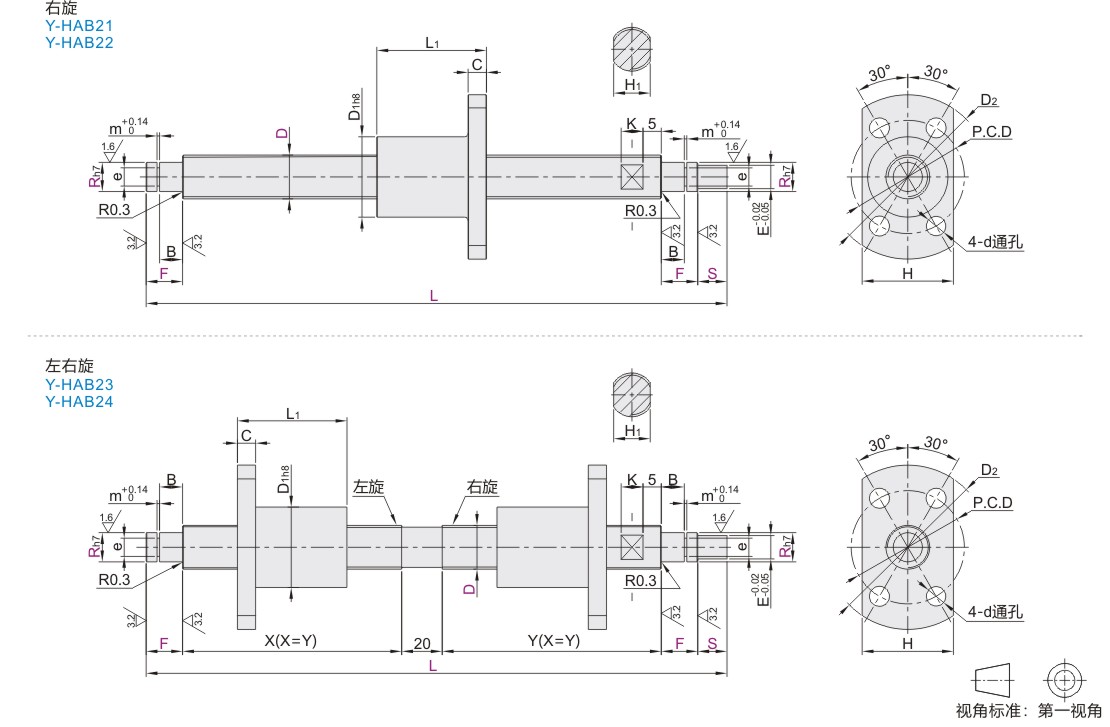

参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | ||||
| 右旋 | 左右旋 | 丝杠 | 螺帽 | 丝杠 | 螺帽 | ||
| Y-HAB21 | Y-HAB23 | 支持侧+支持侧 | 法兰型 螺帽 |
S45C | 黄铜 | 发黑 | 一 |
| Y-HAB22 | Y-HAB24 | SUS303 | 一 | ||||
X、Y请根据使用要求制定尺寸，最小单位0.5mm。
挡圈槽尺寸表
| R | e | e公差 | m | B |
| 8 | 5 | +0.075 0 |
0.7 | 7 |
| 10 | 9.6 | 0 -0.09 |
1.15 | 8 |
| 12 | 11.5 | 0 -0.11 |
||
| 15 | 14.3 | 9 |
参数图
| 型号 | 螺距 | 最小单位0.5 | F | R | 螺帽尺寸 | 丝杠尺寸 | 轴向 间隙 |
径向 间隙 |
动态 容许推力KN |
理论 传动 效率 |
||||||||||
| 代码 | 丝杠 轴径D |
L | S | D1 | L1 | D2 | C | P.C.D | d | H | E | H1 | K | |||||||
| 右旋 Y-HAB21 Y-HAB22 左右旋 Y-HAB23 Y-HAB24 |
12 | 2 | 130~1000 | 2~100 | 10 | 8 | 22 | 30 | 45 | 5 | 31 | 5.3 | 25 | 6 | 10 | 5 | 0.1mm 以内 |
0.3mm 以内 |
3.9 | ≈32% |
| 14 | 3 | 10 12 | 8 10 | 8 | 12 | 7 | 4.5 | ≈39% | ||||||||||||
| 16 | 3 | 130~1200 | 8 10 12 | 28 | 35 | 52 | 6 | 38 | 6.3 | 31 | 10 | 14 | 8 | 6.62 | ≈35% | |||||
| 20 | 4 | 10 15 | 32 | 40 | 57 | 42 | 35 | 12 | 17 | 9.8 | ≈37% | |||||||||
| 25 | 5 | 36 | 50 | 62 | 7 | 47 | 41 | 23 | 14.2 | |||||||||||
Y-HAB23/24需满足条件：L＞2×(L1+F)+20+S。
-
