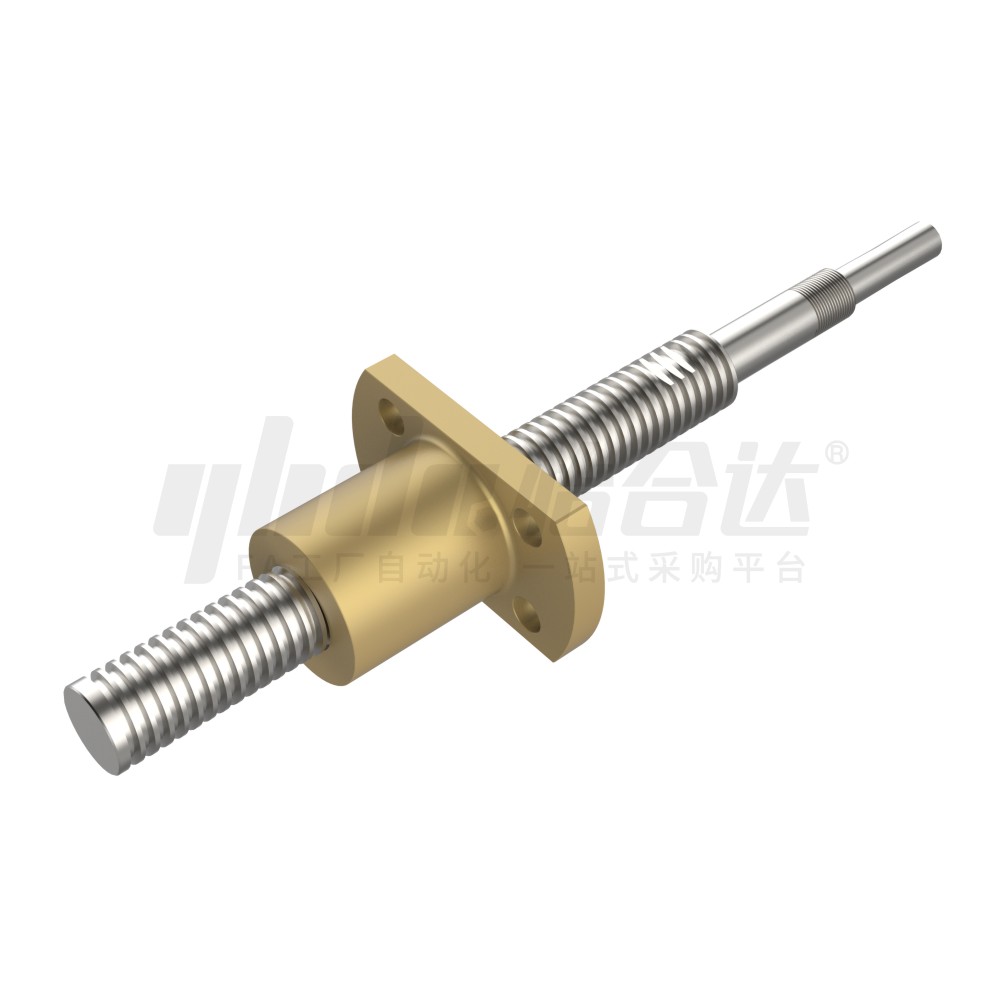

医疗 30度梯形丝杠组件 固定侧+自由侧 法兰型螺帽
条件筛选：
种类筛选 30度梯形丝杠组件
螺帽形状 法兰型螺帽
安装孔形式 通孔
螺纹旋向 右旋
配合形式 标准型
固定侧/支持侧 固定侧+自由侧
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
常规选型
图纸选型
型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
材质
表面处理
产品选型
D
螺距
L
70~1200
/0.5
S
2~100
/0.5

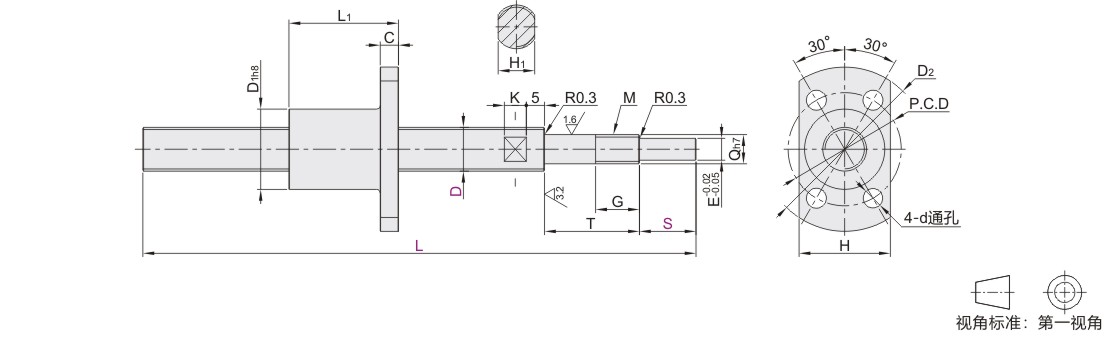

技术图档（二）
3D预览

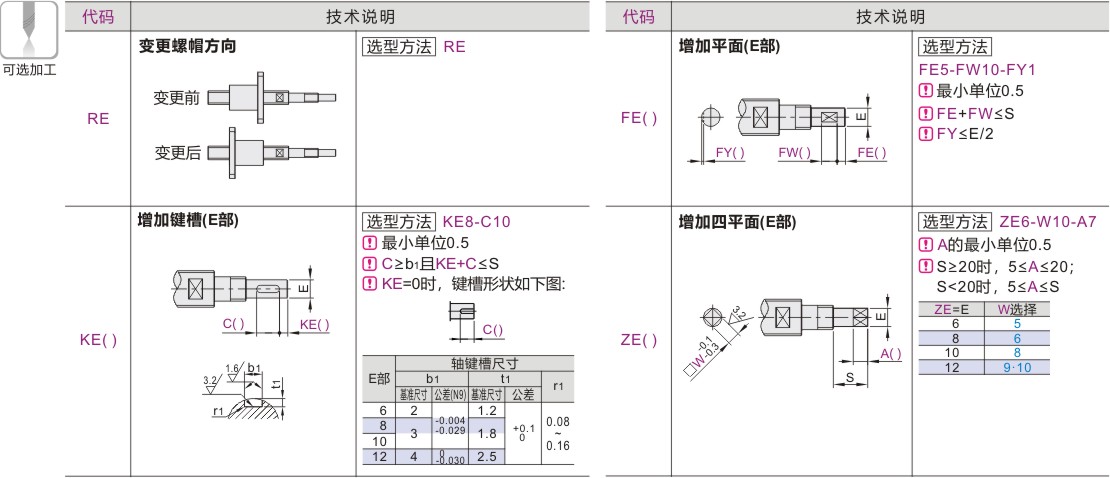

可选加工
材质图
参数图
材质图
| 代码 | 类型 | 螺纹 旋向 |
材质 | 表面处理 | |||
| 丝杠 | 螺帽 | 丝杠 | 螺帽 | ||||
| Y-HAB31 | 固定侧+自由侧 | 法兰型 螺帽 |
右旋 | S45C | 黄铜 | 发黑 | 一 |
| Y-HAB32 | SUS303 | 一 | |||||
参数图
| 型号 | 螺距 | 最小单位0.5 | 螺帽尺寸 | 丝杠尺寸 | 轴向 间隙 |
径向 间隙 |
动态 容许推力 KN |
理论 传动 效率 |
||||||||||||||
| 代码 | 丝杠 轴径D |
L | S | D1 | L1 | D2 | C | P.C.D | d | H | T | Q | G | M | E | H1 | K | |||||
| Y-HAB31 Y-HAB32 |
12 | 2 | 70~1000 | 2~100 | 22 | 30 | 45 | 5 | 31 | 5.3 | 25 | 26 | 8 | 12 | M8×1.0 | 6 | 10 | 5 | 0.1mm 以内 |
0.3mm 以内 |
3.9 | ≈32% |
| 14 | 3 | 29 | 10 | 13 | M10×1.0 | 8 | 12 | 7 | 4.5 | ≈39% | ||||||||||||
| 16 | 3 | 80~1200 | 28 | 35 | 52 | 6 | 38 | 6.3 | 31 | 12 | M12×1.0 | 10 | 14 | 8 | 6.62 | ≈35% | ||||||
| 20 | 4 | 100～1200 | 32 | 40 | 57 | 42 | 35 | 34 | 15 | 15 | M15×1.0 | 12 | 17 | 9.8 | ≈37% | |||||||
| 25 | 5 | 36 | 50 | 62 | 7 | 47 | 41 | 23 | 14.2 | |||||||||||||
L＞L1+T+S。
-
