Q
R
图片仅供参考，请以已选的规格为准

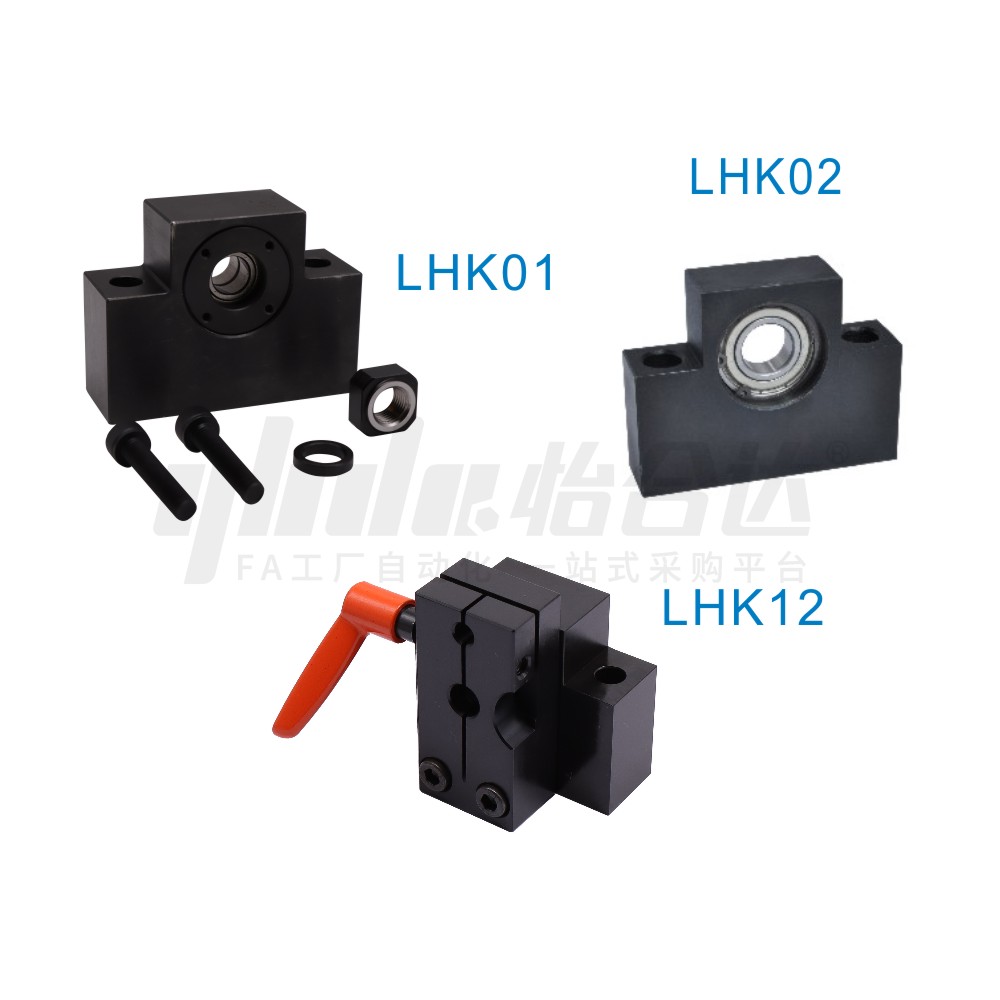

30度梯形丝杠用支座 固定侧/支持侧 方型
品牌名称：
怡合达
条件筛选：
材质 S45C
形状 方形
表面处理 发黑
禁限物质 禁铜锌镍
种类筛选 30度梯形丝杠用支座
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 销 售 方式 |
类型 | 材质 | 表面处理 | 适用配件 | |
| 国标 | 相当 | |||||
| LHK01 | 单件 | 支座固定侧 | 45 | S45C | 发黑 | LHF05/06/07 |
| LHK02 | 支座支持侧 | 一 | ||||
| 代码 | 销售 方式 |
类型 | 适用位置显示器 | 套装构成零件 | ||
| 套件发货 | 附带发货 | |||||
| 支座固定侧 | 防转动固定件 | 支座支持侧 | ||||
| LHK11 | 套装 | 支座固定侧+防转动固定件 | 一 | LHK01 | LHF05 | 一 |
| LHK12 | 适用小型数字式位置显示器 | LHF06 | ||||
| LHK13 | 适用大型数字式位置显示器 | LHF07 | ||||
| LHK30 | 支座固定侧+支座支持侧 | 一 | 一 | LHK02 | ||
| LHK31 | 支座固定侧+支座支持侧 +防转动固定件 |
LHF05 | ||||
| LHK32 | 适用小型数字式位置显示器 | LHF06 | ||||
| LHK33 | 适用大型数字式位置显示器 | LHF07 | ||||
支座固定侧零件明细表
| 编号 | 零件名称 | 数量 |
| ① | 支座固定侧本体 | 1 |
| ② | 深沟球轴承 | 2 |
| ③ | 固定环(已组装) | 1 |
| ④ | 轴环(附件) | 1 |
| 支座用螺帽(LEK81) | 1 | |
| 紧定螺钉带螺钉套件 | 2 |
支座支持侧零件明细表
| 编号 | 零件名称 | 数量 |
| ① | 支座支持侧本体 | 1 |
| ② | 深沟球轴承 | |
| ③ | 孔用挡圈(已组装) | 2 |
| ④ | 轴用挡圈(附件) | 1 |
套件零件明细表
| 编号 | 零件名称 | 数量 |
| ① | 支座支持固定侧 | 1 |
| ② | 轴环(附件) | 1 |
| ③ | 支座用螺帽 | 1 |
| ④ | 放转动固定件 | 1 |
| ⑤ | 紧定螺钉带螺钉套件 | 2 |
支座安装步骤；
将梯形丝杠插入支座固定侧。 插入轴环后，临时紧固附带的紧固螺帽，此后须将支座支持侧插入固定支持侧后，继续作业。 一边转动丝杠轴， 一边紧固螺帽以使整体转动流畅。 整体转动变流畅后，以紧固扭矩完全固定。 适用锂电行业：禁铜、锌材质。 LHK11/12/31/32/33使用铝合金材质把手。

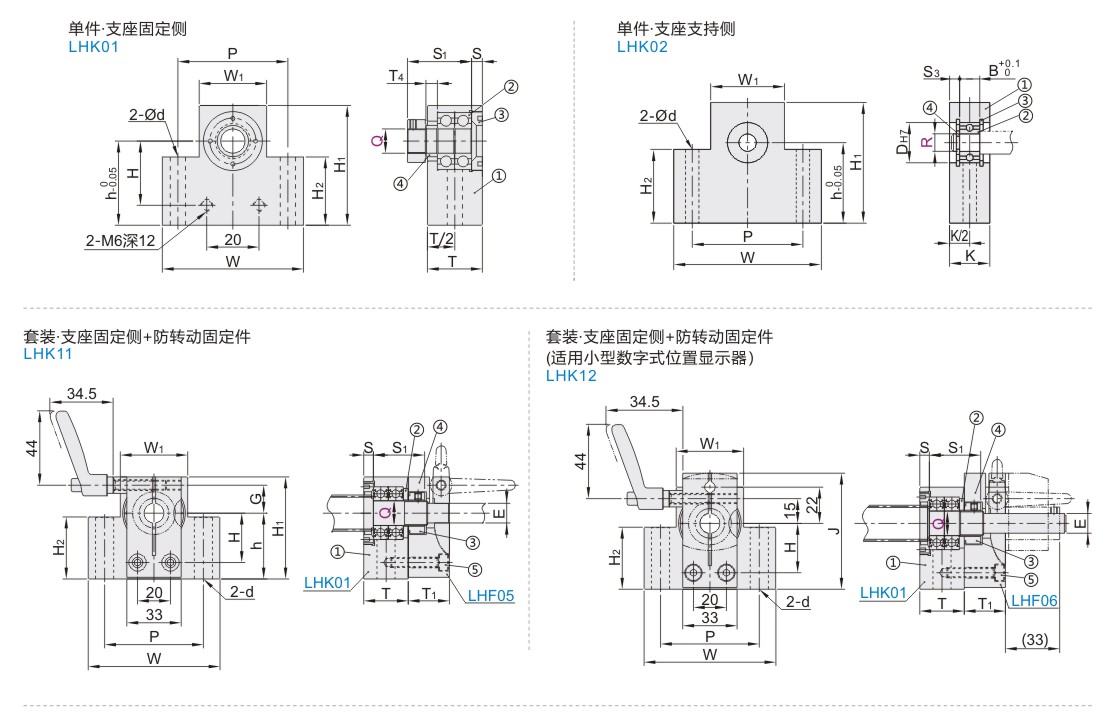

参数图
单件·支座固定侧
| 型号 | W | H1 | W1 | P | h | H2 | H | T | T4 | d | S | S1 | 紧固螺帽 | 螺帽紧固 扭转(N·CM) |
|
| 代码 | Q | ||||||||||||||
| LHK01 | 8 | 51 | 47 | 25 | 38 | 30 | 35 | 20 | 22 | 3 | 6.6 | 5 | 23.5 | LEK81-M8 | 480 |
| 10 | 69 | 52 | 36 | 52 | 35 | 34 | 25 | 24 | 9 | 5 | 27 | LEK81-M10 | 920 | ||
| 12 | 57 | 40 | 39 | 30 | LEK81-M12 | 1360 | |||||||||
| 15 | 79 | 61 | 41 | 60 | 27 | 11 | 6 | 29 | LEK81-M15 | 2340 | |||||
紧固螺帽请在怡合达网站搜索查看。 单件·支座支持侧
| 型号 | W | H1 | W1 | P | h | H2 | D | K | d | B | S3 | 轴承 型号 |
孔用挡圈 | 轴用挡圈 | |
| 代码 | R | ||||||||||||||
| LHK02 | 8 | 51 | 47 | 25 | 38 | 30 | 35 | 22 | 20 | 6.6 | 7 | 6.5 | 608VV | TBP21-22 | TBP11-5 |
| 10 | 69 | 52 | 36 | 52 | 35 | 34 | 26 | 9 | 8 | 6 | 6000VV | TBP21-26 | TBP01-10 | ||
| 12 | 57 | 40 | 39 | 28 | 6001VV | TBP21-28 | TBP01-12 | ||||||||
| 15 | 79 | 61 | 41 | 60 | 32 | 11 | 9 | 5.5 | 6002VV | TBP21-32 | TBP01-15 | ||||

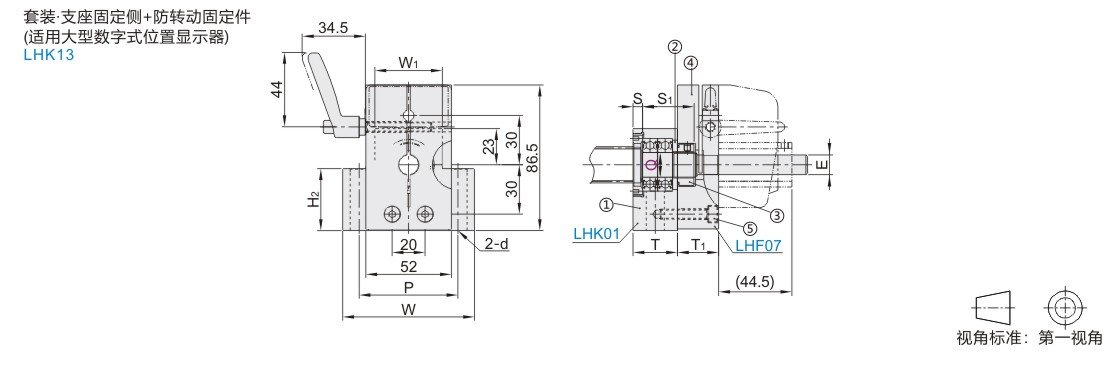

套装
| 型号 | W | H1 | W1 | P | h | H2 | H | G | J | T | T1 | d | E | S | S1 | 紧固螺帽 | 螺帽紧固 扭转(N·CM) |
轴承 型号 |
容许轴向 负载(N) |
|
| 代码 | Q | |||||||||||||||||||
| 支座固定侧+防转动固定件 LHK11 LHK12 LHK13 支座固定侧+支座支持侧 LHK30 支座固定侧+支座支持侧+防转动固定件 LHK31 LHK32 LHK33 |
(8) | 5 | 47 | 25 | 38 | 30 | 35 | 20 | 13 | 58.5 | 22 | 22 | 6.6 | 6 | 5 | 23.5 | LEK81-M8 | 480 | 608VV | 1300 |
| (10) | 69 | 52 | 36 | 52 | 35 | 34 | 25 | 63.5 | 24 | 23 | 9 | 8 | 27 | LEK81-M10 | 920 | 6000VV | 2300 | |||
| 12 | 57 | 40 | 39 | 30 | 68.5 | 10 | LEK81-M12 | 1360 | 6001VV | 2600 | ||||||||||
| 15 | 79 | 61 | 41 | 60 | 17 | 27 | 25 | 11 | 12 | 6 | 29 | LEK81-M15 | 2340 | 6002VV | 2900 | |||||
带()规格不适用LHK13/33。
支座固定侧附件尺寸表
| Q | 紧固螺帽 | 轴环尺寸 | |||
| M(细牙) | 适用扳手尺寸 | 内径 | 外径 | 厚度 | |
| 8 | M8×1.0 | 14 | 8 | 12 | 3 |
| 10 | M10×1.0 | 17 | 10 | 14.4 | |
| 12 | M12×1.0 | 19 | 12 | 20.5 | |
| 15 | M15×1.0 | 22 | 15 | 23.5 | |
-
