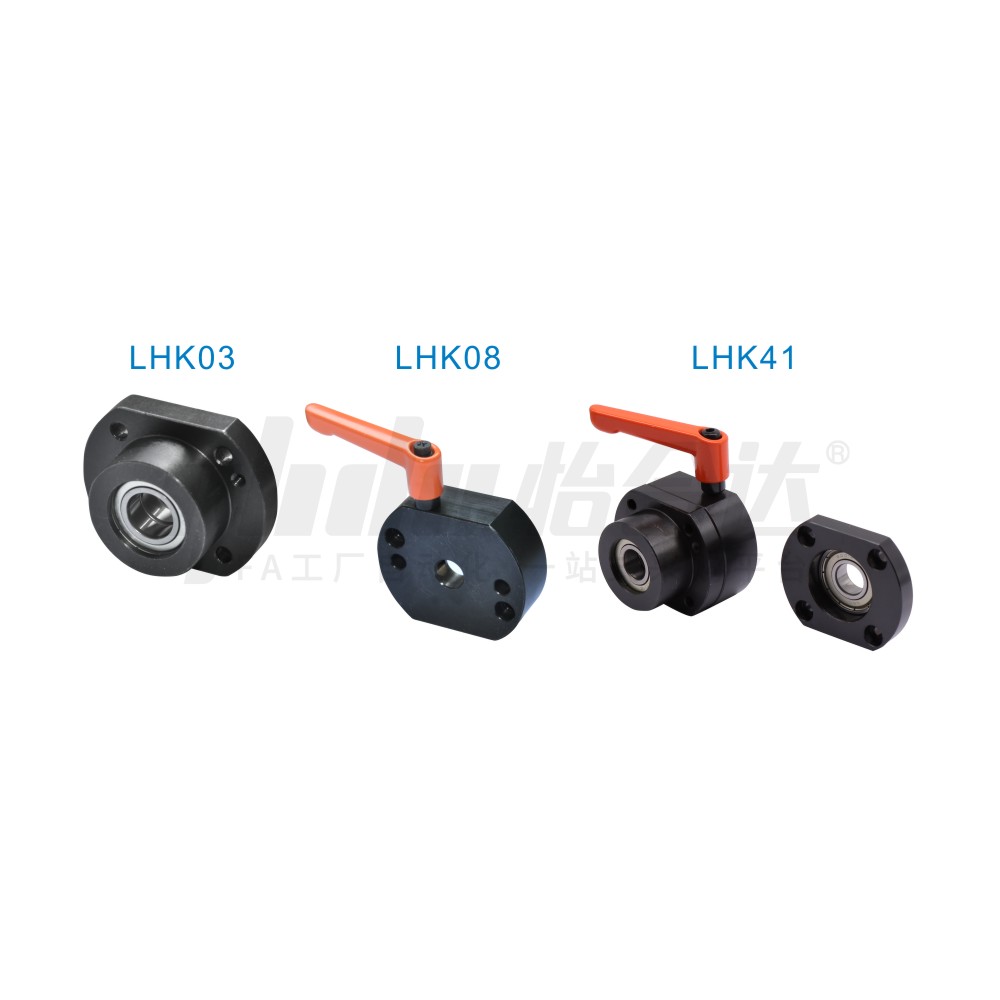

30度梯形丝杠用支座 固定侧/支持侧 圆型
品牌名称：
怡合达
条件筛选：
材质 S45C
形状 圆形
表面处理 发黑
禁限物质 禁铜锌镍
种类筛选 30度梯形丝杠用支座
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
材质图
参数图
材质图
单件
| 代码 | 销售 方式 |
类型 | 适用位置显示器 |
材质 | 表面处理 | |||||||||
| LHK03 | 单件 | 固定侧 | 支座固定侧 | 一 | S45C | 发黑 | ||||||||
| LHK08 | 防转动固定件 | |||||||||||||
| LHK09 | 适用小型数字式位置显示器 | |||||||||||||
| LHK10 | 适用大型数字式位置显示器 | |||||||||||||
| LHK04 | 支持侧 | 支座支持侧 | 一 | |||||||||||
套装
| 代码 | 销售 方式 |
类型 | 适用位置 显示器 |
套装构成零件 | ||
| 组装发货 | 附带发货 | |||||
| 支座固定侧 | 防转动固定件 | 支座支持侧 | ||||
| LHK21 | 套装 | 支座固定侧+ 防转动固定件 |
一 | LHK03 | LHK08 | 一 |
| LHK22 | 适用小型数字式位置显示器 | LHK09 | ||||
| LHK23 | 适用大型数字式位置显示器 | LHK10 | ||||
| LHK40 | 支座固定侧+支座支持便 | 一 | 一 | LHK04 | ||
| LHK41 | 支座固定侧+支座支 持侧+防转动固定件 |
LHK08 | ||||
| LHK42 | 适用小型数字式位置显示器 | LHK09 | ||||
| LHK43 | 适用大型数字式位置显示器 | LHK10 | ||||
单件零件明细表
| 编号 | 零件名称 | LHK03 | LHK08/09/10 | 材质 |
| 数量 | ||||
| ① | 支座组件固定侧 | 1 | 一 | S45C |
| ② | 轴环 | 1 | 一 | SUJ2 |
| ③ | 紧固螺帽(带螺丝套件) | 1 | 一 | S45C |
| ④ | 防转动固定件 | 一 | 1 | S45C |
| ⑤ | 内六角螺栓 | 一 | 2 | SCM435 |
支座组件固定侧装有2个经预压调整的轴承。
| 代码 | 编号 | 零件名称 | 数量 |
| LHK04 | ① | 固定座 | 1 |
| ② | 径向轴承 | 1 | |
| ③ | 轴用挡圈(附件) | 1 |
套装零件明细表
| 编号 | 零件名称 | 材质 | 表面处理 |
| ① | 支座组件固定侧 | S45C | 发黑 |
| ② | 轴环 | SUJ2 | |
| ③ | 紧固螺帽(带螺丝套件) | S45C | |
| ⑥ | 防转动固定件 | ||
| ⑤ | 内六角螺栓 | SCM435 | |
| 支座组件支持侧 | S45C | ||
| 轴用挡圈 | 弹簧钢 | 一 | |
| 深沟球轴承 | SUJ2 |
LHK40不包含④⑤。
当未插入丝杠轴时，请勿锁紧防转固定件，防止变形损坏。 适用锂电行业：禁铜、锌材质。 把手材质为铝合金。

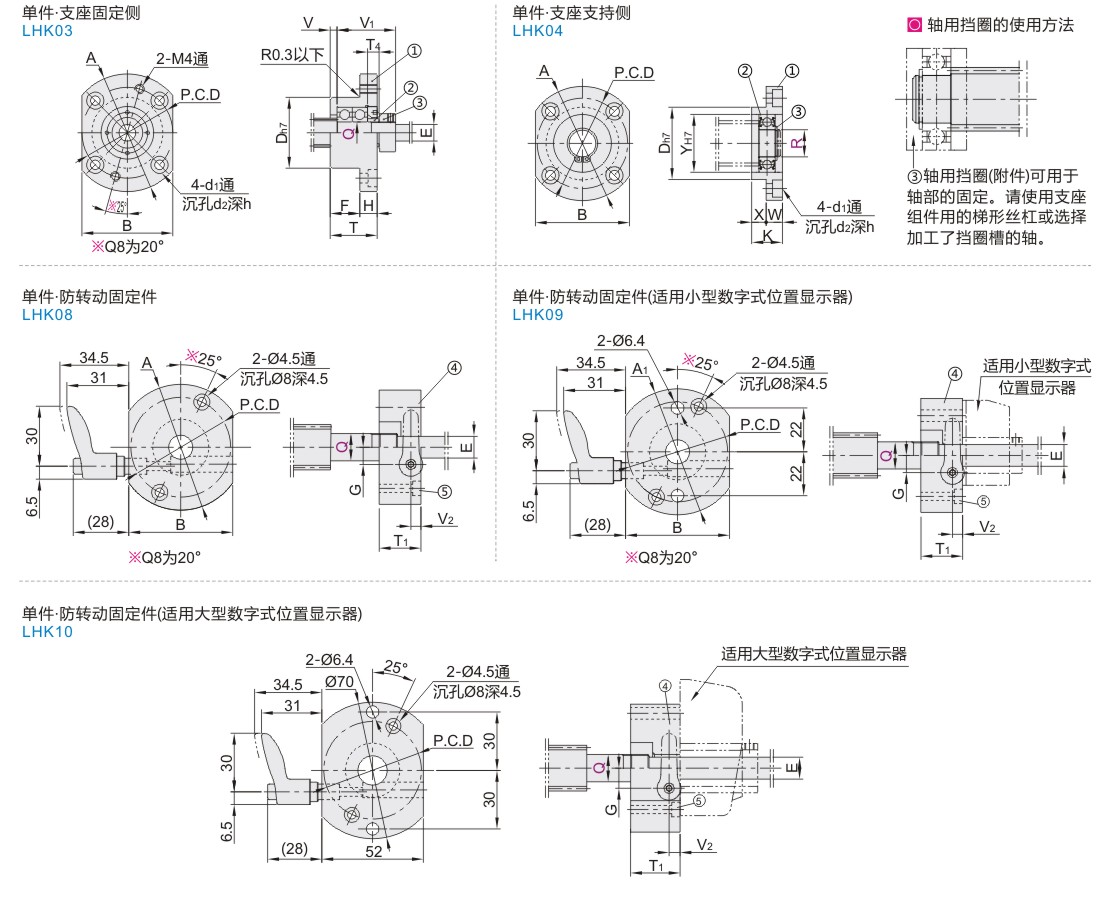

参数图
单件·支座固定侧/防转固定件
| 型号 | T | H | F | D | A | A1 | P.C.D | B | d1 | d2 | h | T1 | V | V2 | G | V1 | T4 | E | 紧固螺帽 | 螺帽紧固 扭转(N·CM) |
轴承型号 | 容许轴向 负载(N) |
|
| 代码 | Q | ||||||||||||||||||||||
| LHK03 LHK08 LHK09 LHK10 |
8 | 22 | 8 | 14 | 28 | 45 | 53 | 35 | 35 | 3.4 | 6.5 | 4 | 17 | 2.3 | 5 | 6.5 | 26 | 5.5 | 6 | LEK81-M8 | 490 | 608VV | 1300 |
| 10 | 24 | 16 | 34 | 52 | 54 | 42 | 42 | 4.5 | 8 | 4.5 | 18 | 7.5 | 29.5 | 8 | LEK81-M10 | 930 | 6000VV | 2300 | |||||
| 12 | 36 | 54 | 44 | 44 | 8.5 | 10 | LEK81-M12 | 1370 | 6001VV | 2600 | |||||||||||||
| 15 | 27 | 10 | 17 | 40 | 63 | 63 | 50 | 52 | 5.5 | 9.5 | 5.5 | 20 | 9.5 | 32 | 6 | 12 | LEK81-M15 | 2350 | 6002VV | 2900 | |||
LHK10大型位置显示器安装用防转动固定件只有Q12、Q15规格。 单件·支座支持侧
| 型号 | K | W | X | D | A | P.C.D | B | Y | d1 | d2 | h | 轴承型号 | 轴用挡圈 | |
| 代码 | R | |||||||||||||
| LHK04 | 8 | 13 | 7 | 6 | 28 | 45 | 35 | 35 | 22 | 3.4 | 6.5 | 4 | 608VV | TBP11-5 |
| 10 | 14 | 7 | 34 | 52 | 42 | 42 | 26 | 4.5 | 8 | 4.5 | 6000VV | TBP01-10 | ||
| 12 | 15 | 8 | 36 | 54 | 44 | 44 | 28 | 6001VV | TBP01-12 | |||||
| 15 | 17 | 9 | 8 | 40 | 63 | 50 | 52 | 32 | 5.5 | 9.5 | 5.5 | 6002VV | TBP01-15 | |

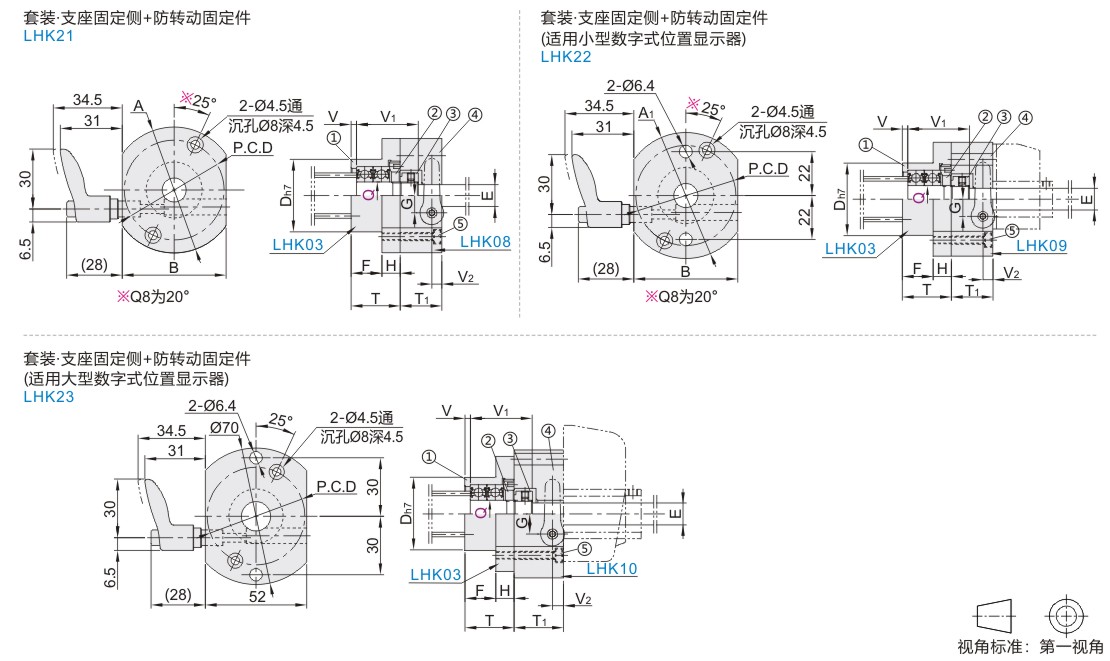

选型表
| 型号 | T | H | F | D | A | A1 | P.C.D | B | T1 | V | V1 | V2 | G | E | 紧固螺帽 | 螺帽紧固 扭转(N-CM) |
轴承型号 | 容许轴向 负载(N) |
|
| 代码 | Q | ||||||||||||||||||
|
支座固定侧+防转动固定件 |
(8) | 22 | 8 | 14 | 28 | 45 | 53 | 35 | 35 | 17 | 2.3 | 26 | 5 | 6.5 | 6 | LEK81-M8 | 490 | 608VV | 1300 |
| (10) | 24 | 16 | 34 | 52 | 54 | 42 | 42 | 18 | 29.5 | 7.5 | 8 | LEK81-M10 | 930 | 6000VV | 2300 | ||||
| 12 | 36 | 54 | 44 | 44 | 8.5 | 10 | LEK81-M12 | 1370 | 6001VV | 2600 | |||||||||
| 15 | 27 | 10 | 17 | 40 | 63 | 63 | 50 | 52 | 20 | 32 | 9.5 | 12 | LEK81-M15 | 2350 | 6002VV | 2900 | |||
带（）规格不适用LHK23/43。 支座固定侧附件尺寸表
| Q | 紧固螺帽 | 轴环尺寸 | |||
| M(细牙) | 适用扳手尺寸 | 内径 | 外径 | 厚度 | |
| 8 | M8×1.0 | 14 | 8 | 11.4 | 5.5 |
| 10 | M10×1.0 | 17 | 10 | 14.4 | |
| 12 | M12×1.0 | 19 | 12 | 15.4 | |
| 15 | M15×1.0 | 22 | 15 | 19.4 | 6 |
-
