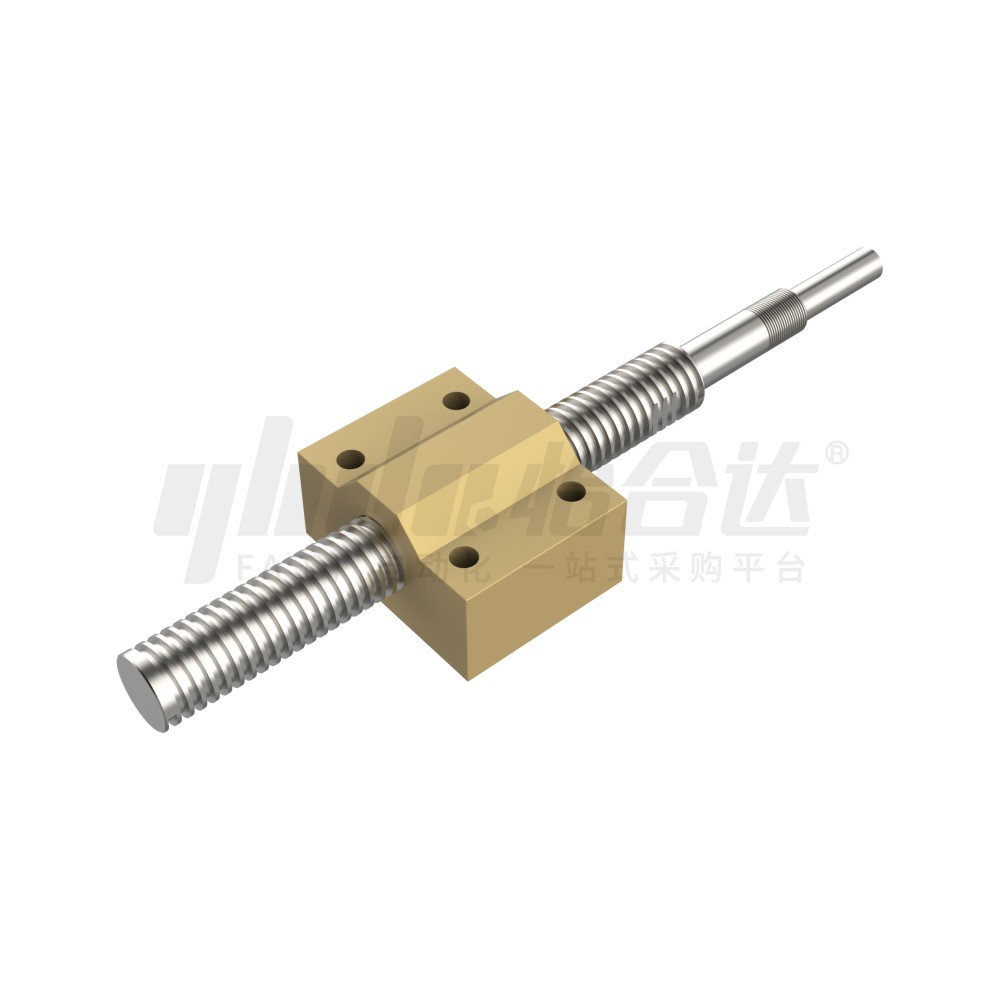

        30度梯形丝杠组件 加宽方型螺帽 固定侧+自由侧 标准型 发黑处理

        品牌名称：

        怡合达

        条件筛选：

        螺帽材质 球墨铸铁QT400
        螺帽形状 加宽方型螺帽
        支撑位置 固定侧+自由侧
        丝杠中部公差 无
        安装孔形式 通孔
        端面加工特征 无
        螺纹旋向 右旋
        配合形式 标准型
        种类筛选 30度梯形丝杠组件

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 7 项未选择

          代码

          参数选型

          材质

          表面处理

          产品选型

          D

          螺距

          L

          70~1200
          /0.5

          S

          2~100
          /0.5

          技术图档

          3D预览

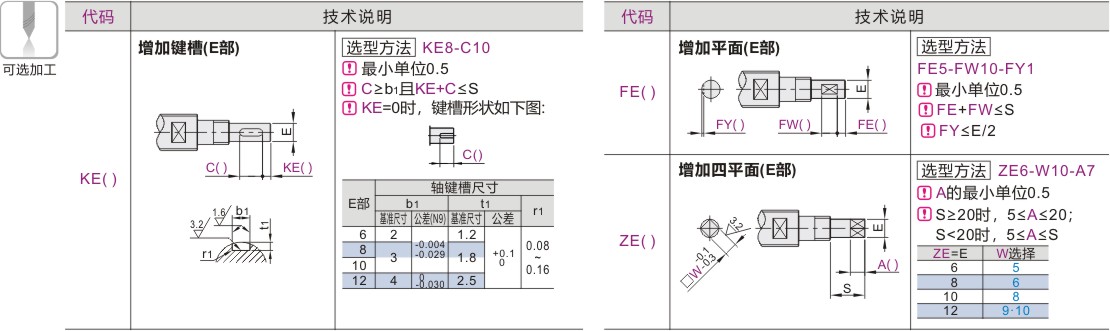

          可选加工参数

          产品问答

          材质图

          参数图

          材质图
          代码 类型 螺纹
          旋向          		 材质 表面处理
          丝杠 螺帽 丝杠
          LJG33● 固定侧+自由侧 加宽方型
          螺帽          		 右旋 S45C 黄铜 发黑
          LJG34● SUS303 —
          LJQ33     S45C 球墨铸铁
          QT400          		 发黑
          LJQ34     SUS303 —



          参数图



          选型表

          型号 螺距 最小单位0.5 螺帽尺寸 丝杠尺寸 轴向
          间隙          		 径向
          间隙          		 动态
          容许推力
          KN          		 理论
          传动
          效率
          代码 丝杠
          轴径D          		 L S h W H L1 L2 W1 W2 C M1 V T Q G M E H1 K
          LJG33
          LJG34
          LJQ33
          LJQ34          		 12 2 70~1000 2~100 11 39 22 20 30 26 10 5 M5 12 26 8 12 M8×1.0 6 10 5 0.1mm
          以内          		 0.3mm
          以内          		 3.9 ≈32%
          14 3 29 10 13 M10×1.0 8 12 7 4.8 ≈39%
          16 3 80~1200 14 45 28 24 35 32 12 M12×1.0 10 14 8 6.65 ≈35%
          20 4 100~1200 16 49 32 28 40 36 11 6 M6 15 34 15 15 M15×1.0 12 17 9.8 ≈37%
          25 5 20 63 38 34 50 46 14 10 M8 16 23 14.2



          L>L2+T+S。
