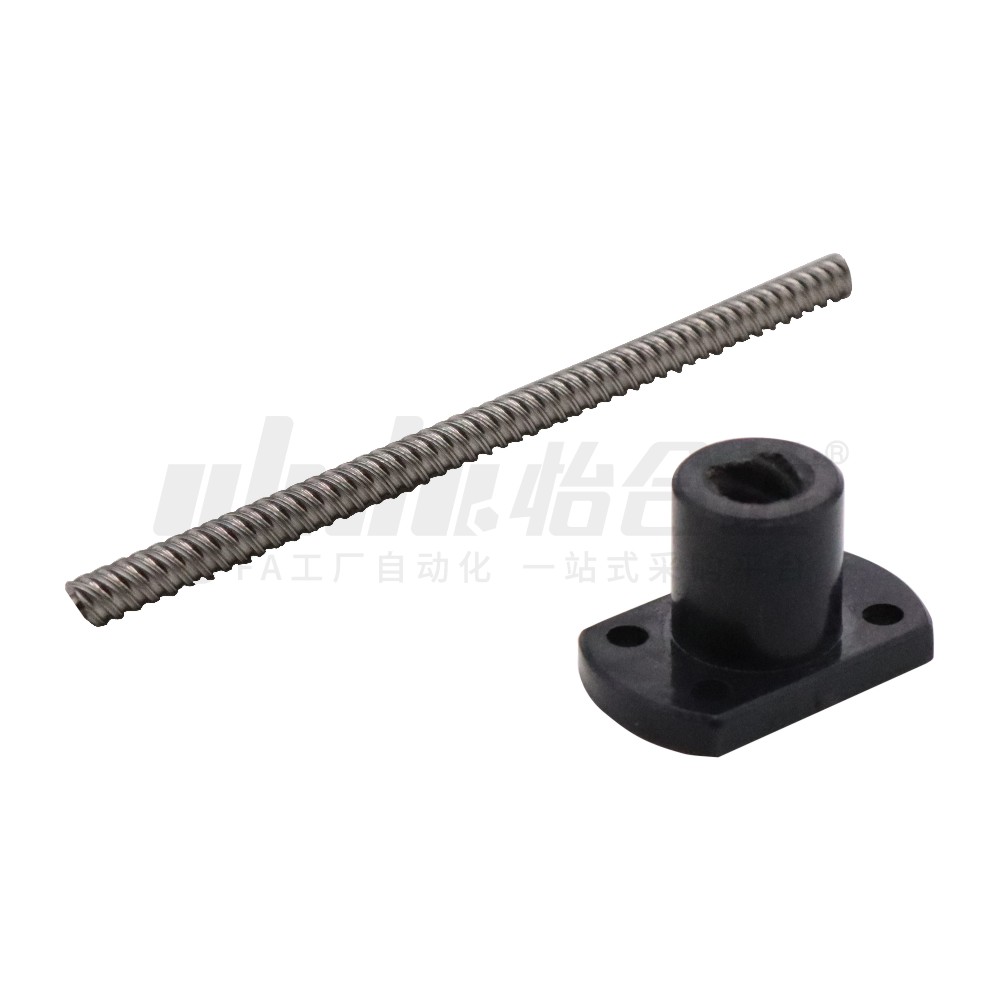

      查看大图

      图片仅供参考，请以已选的规格为准

        医疗 微型滑动丝杠(组件) 直杆型

        条件筛选：

        类型 直杆型
        材质 SUS304
        表面处理 无
        台阶位置 无
        螺纹旋向 右旋
        种类筛选 微型滑动丝杠(组件)

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 3 项未选择

          重置

          代码

          产品选型

          D

          导程

          L

          30~550
          /1

          技术图档

          3D预览

          材质图

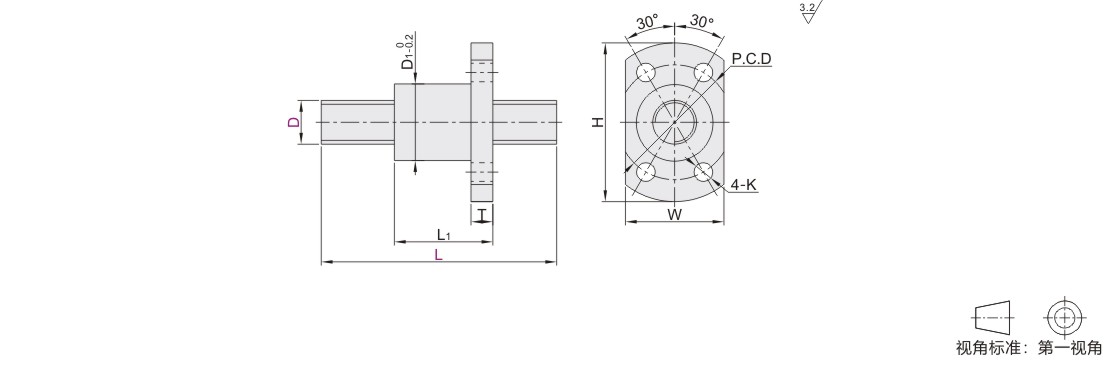

          参数图

          材质图
          代码 销售方式 类型 螺纹旋向 材质
          丝杠 螺帽
          Y-HAB55 组件
          (丝杠+螺帽)          		 直杆型 右旋 SUS304 特殊树脂





          参数图



          选型表

          型号 最小单位1 头数 螺帽尺寸 容许轴向负载
          N(参考)          		 容许转速
          rpm(参考)          		 紧固扭矩
          N.mm
          代码 D 导程 L D1 L1 H T W K P.C.D
          组件
          (丝杠+螺帽)
          Y-HAB55          		 4 1 30~150 1 10  11.5  23  3.5  15  2.9  15 50 2500  180
          2 2 60
          6 1 30~250 1 12  14.5  26  3.5  17  3.4  18 120 2000  400
          2 60
          9 4 90
          18 110
          8 1 40~250 1 14  18  29  4  18  3.4  21 200 2000  400
          2 290
          12 40~350 4 210
          24 6 210
          10 2 50~250 1 16  22  33  5  22  4.5  24 460 1500  500
          15 50~500 4 410
          30 6 440
          12 2 50~250 1 18  25  35  5  22  4.5  26 660 1000  500
          12 50~550 6 710
          18 750
          36 540

          紧固扭矩是指螺帽上固定孔的螺栓所适用的最大扭矩。
