        30度梯形丝杠用螺帽 法兰型 圆型 通配型

        条件筛选：

        类型 法兰型
        外型特征 圆型
        安装孔形式 通孔
        种类筛选 30度梯形丝杠用螺帽

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          可选加工参数

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型
          		 配合形式 螺纹旋向 材质 颜色
          LJL61 法兰型 圆型 自润滑型 左旋 黄铜
          (嵌入固体润滑剂)          		 —
          LJL62 右旋
          LJL71 标准型 左旋 黄铜
          LJL72 右旋
          LJL73 通配型 左旋
          LJL74 右旋
          LJL11 左旋 QT400
          (球墨铸铁)          		 褐色
          LJL12 右旋
          LJL13 左旋 POM
          (聚甲醛树脂)          		 白色
          LJL14 右旋
          LJL15 左旋 PPS
          (聚醚类塑料)          		 象牙白
          LJL16 右旋
          LJL17 左旋 工程塑料 白色
          LJL18 右旋



          通配型梯形丝杠和螺帽配合会有较大间隙，如需紧配请选择标准型。

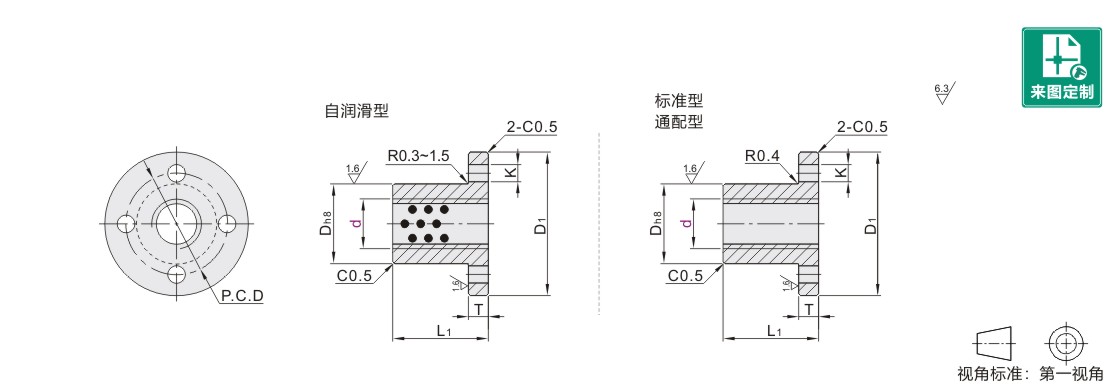

          参数图



           选型表

          型号 螺距
          P          		 D L1 D1 T P.C.D K 动态容许
          推力(KN)          		 重量
          (g)
          代码 d
          材质：黄铜（嵌入固体润滑剂）
          自润滑型
          LJL61
          LJL62          		 10 2 20 24 37 5 26 4.3 2.5 80
          12 22 30 45 31 5.3 3.9 120
          14 3 4.5 110
          16 28 35 52 6 38 6.3 6.62 200
          20 4 32 40 57 42 9.8 260
          22 5 36 50 62 7 47 12.35 410
          25 14.2 350
          28 44 56 77 8 58 9 17.9 630
          32 6 21.05 580
          36 52 60 85 66 25.75 820
          40 58 70 99 10 76 11 33.8 1250
          材质：黄铜
          标准型
          LJL71
          LJL72

          通配型
          LJL73
          LJL74          		 (8) 1.5 15 20 29 5 22 4.3 1.4 40
          10 2 20 24 37 26 2.5 78
          12 22 30 45 31 5.3 3.9 118
          14 3 4.5 108
          16 28 35 52 6 38 6.3 6.62 195
          18 4 32 40 57 42 8.7 255
          20 9.8
          22 5 36 50 62 7 47 12.35 406
          25 14.2 347
          28 44 56 77 8 58 9 17.9 628
          32 6 21.05 578
          36 52 60 85 66 25.75 818
          40 58 70 99 10 76 11 33.8 1246
          (50) 8 68 80 110 11 85 40 1620
          材质：QT400
          通配型
          LJL11
          LJL12          		 10 2 20 24 37 5 26 4.3 2.5 78
          12 22 30 45 31 5.3 3.9 108
          14 3 4.5 108
          16 28 35 52 38 6.3 6.62 195
          18 4 32 40 57 6 42 8.7 255
          20 9.8
          22 5 36 50 62 7 47 12.35 406
          25 14.2 347
          28 44 56 77 8 58 9 17.9 628
          32 6 21.05 578
          36 52 60 85 66 25.75 818
          40 58 70 99 10 76 11 33.8 1246
          材质：POM/PPS
          通配型
          (POM)
          LJL13
          LJL14

          (PPS)
          LJL15
          LJL16          		 8 1.5 15 20 29 5 22 4.3 0.116 7
          10 2 20 24 37 26 0.253 11
          12 22 30 45 31 5.3 0.39 20
          14 3 0.489 19
          16 28 35 52 6 38 6.3 0.626 34
          18 4 32 40 57 42 0.873 47
          20 0.979 44
          22 5 36 50 62 7 47 1.415 67
          25 2.045 62
          材质：工程塑料
          通配型
          LJL17
          LJL18          		 8 1.5 15 20 29 5 22 4.3 0.116 5
          10 2 20 24 37 26 0.253 11
          12 22 30 45 31 5.3 0.39 16
          14 3 0.489 15



          （）内的规格仅适用LJL71/72。
