        30度梯形丝杠用螺帽 法兰型 双孔对边型 通配型

        条件筛选：

        类型 法兰型
        外型特征 双孔对边型
        安装孔形式 通孔
        种类筛选 30度梯形丝杠用螺帽

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型
          		 配合形式 螺纹旋向 材质 颜色
          LJL65 法兰型 双孔
          对边型          		 自润滑型 左旋 黄铜
          (嵌入固体润滑剂)          		 —
          LJL66 右旋
          LJL76 标准型 左旋 黄铜
          LJL77 右旋
          LJL78 通配型 左旋
          LJL79 右旋
          LJL21 左旋 QT400
          (球墨铸铁)          		 褐色
          LJL22 右旋
          LJL23 左旋 POM
          (聚甲醛树脂)          		 白色
          LJL24 右旋
          LJL25 左旋 PPS
          (聚醚类塑料)          		 象牙白
          LJL26 右旋
          LJL27 左旋 工程塑料 白色
          LJL28 右旋



          通配型梯形丝杠和螺帽配合会有较大间隙，如需紧配请选择标准型。

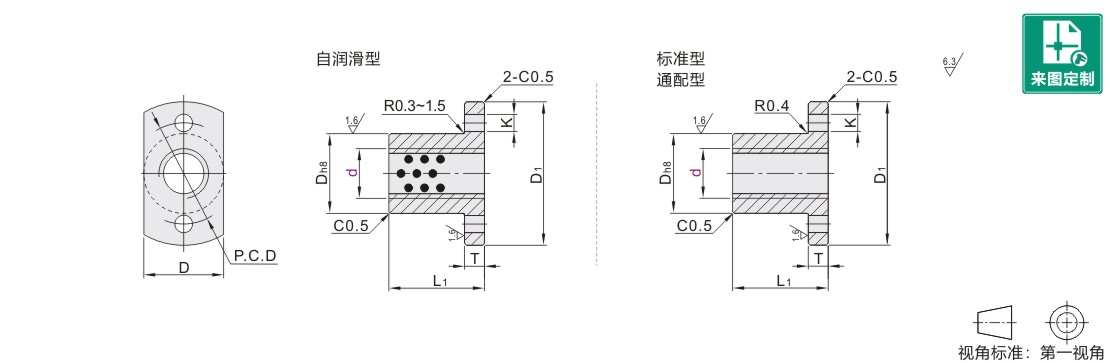

          参数图



          选型表

          型号 螺距
          P          		 D L1 D1 T P.C.D K 动态容许
          推力(KN)          		 重量
          (g)
          代码 d
          材质：黄铜（嵌入固体润滑剂）
          自润滑型
          LJL65
          LJL66          		 10 2 20 24 37 5 26 4.3 2.5 66
          12 22 30 45 31 5.3 3.9 95
          14 3 4.5 85
          16 28 35 52 6 38 6.3 6.62 169
          20 4 32 40 57 42 9.8 219
          22 5 36 50 62 7 47 12.35 357
          25 14.2 290

          材质：黄铜
          标准型
          LJL76
          LJL77


          通配型
          LJL78
          LJL79

          		 (8) 1.5 15 20 29 5 22 4.3 1.4 32
          10 2 20 24 37 26 2.5 63
          12 22 30 45 31 5.3 3.9 93
          14 3 4.5 84
          16 28 35 52 6 38 6.3 6.62 166
          18 4 32 40 57 42 8.7 217
          20 9.8
          22 5 36 50 62 7 47 12.35 355
          25 14.2 286
          28 44 56 77 8 58 9 17.9 535
          32 6 21.05 485
          36 52 60 85 66 25.75 715
          40 58 70 99 10 76 11 33.8 1030
          (50) 8 68 80 110 11 85 40 1330
          材质：QT400
          通配型
          LJL21
          LJL22          		 10 2 20 24 37 5 26 4.3 2.5 63
          12 22 30 45 31 5.3 3.9 93
          14 3 4.5 84
          16 28 35 52 38 6.3 6.62 166
          18 4 32 40 57 6 42 8.7 217
          20 9.8
          22 5 36 50 62 7 47 12.35 355
          25 14.2 286
          28 44 56 77 8 58 9 17.9 535
          32 6 21.05 485
          36 52 60 85 66 25.75 715
          40 58 70 99 10 76 11 33.8 1030

          材质：POM/PPS
          通配型
          (POM)
          LJL23
          LJL24


          (PPS)
          LJL25
          LJL26

          		 8 1.5 15 20 29 5 22 4.3 0.116 5
          10 2 20 24 37 26 0.253 11
          12 22 30 45 31 5.3 0.39 16
          14 3 0.489 15
          16 28 35 52 6 38 6.3 0.626 27
          18 4 32 40 57 42 0.873 41
          20 0.979 38
          22 5 36 50 62 7 47 1.415 59
          25 2.045 54
          材质：工程塑料
          通配型
          LJL27
          LJL28          		 8 1.5 15 20 29 5 22 4.3 0.116 5
          10 2 20 24 37 26 0.253 11
          12 22 30 45 31 5.3 0.39 16
          14 3 0.489 15



          （）内的规格仅适用LJL76/77.
