      30度梯形丝杠用螺帽
      30度梯形丝杠用螺帽

      产品选型

      d

      图片仅供参考，请以已选的规格为准

        30度梯形丝杠用螺帽 法兰型 四孔对边型 通配型

        条件筛选：

        类型 法兰型
        外型特征 四孔对边型
        安装孔形式 通孔

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型
          		 配合形式 螺纹旋向 材质 颜色
          LJL69 法兰型 四孔
          对边型          		 自润滑型 左旋 黄铜
          (嵌入固体润滑剂)          		 —
          LJL70 右旋
          LJL81 标准型 左旋 黄铜
          LJL82 右旋
          LJL83 通配型 左旋
          LJL84 右旋
          LJL31 左旋 QT400
          (球墨铸铁)          		 褐色
          LJL32 右旋
          LJL33 左旋 POM
          (聚甲醛树脂)          		 白色
          LJL34 右旋
          LJL35 左旋 PPS
          (聚醚类塑料)          		 象牙白
          LJL36 右旋
          LJL37 左旋 工程塑料 白色
          LJL38 右旋



          通配型梯形丝杠和螺帽配合会有较大间隙，如需紧配请选择标准型。

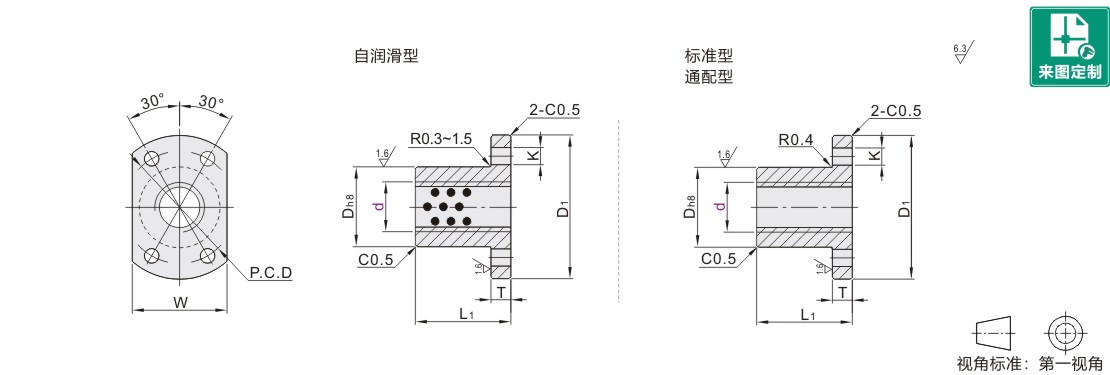

          参数图



          选型表

          型号 螺距
          P          		 D L1 D1 T P.C.D K W 动态容许
          推力(KN)          		 重量
          (g)
          代码 d
          材质：黄铜（嵌入固体润滑剂）
          自润滑型
          LJL69
          LJL70          		 10 2 20 24 37 5 26 4.3 23 2.5 67
          12 22 30 45 31 5.3 25 3.9 95
          14 3 4.5 86
          16 28 35 52 6 38 6.3 31 6.62 172
          20 4 32 40 57 42 35 9.8 220
          22 5 36 50 62 7 47 41 12.35 364
          25 14.2 297

          材质：黄铜
          标准型
          LJL81
          LJL82


          通配型
          LJL83
          LJL84

          		 10 2 20 24 37 5 26 4.3 23 2.5 63
          12 22 30 45 31 5.3 25 3.9 93
          14 3 4.5 84
          16 28 35 52 6 38 6.3 31 6.62 166
          18 4 32 40 57 42 35 8.7 217
          20 9.8
          22 5 36 50 62 7 47 41 12.35 355
          25 14.2 286
          28 44 56 77 8 58 9 49 17.9 535
          32 6 21.05 485
          36 52 60 85 66 57 25.75 715
          40 58 70 99 10 76 11 63 33.8 1030
          (50) 8 68 80 110 11 85 72 40 1330
          材质：QT400
          通配型
          LJL31
          LJL32          		 10 2 20 24 37 5 26 4.3 23 2.5 65
          12 22 30 45 31 5.3 25 3.9 95
          14 3 4.5 85
          16 28 35 52 38 6.3 31 6.62 170
          18 4 32 40 57 6 42 35 8.7 218
          20 9.8
          22 5 36 50 62 7 47 41 12.35 360
          25 14.2 295
          28 44 56 77 8 58 9 49 17.9 545
          32 6 21.05 495
          36 52 60 85 66 57 25.75 725
          40 58 70 99 10 76 11 63 33.8 1040
          材质：POM/PPS
          通配型
          (POM)
          LJL33
          LJL34

          (PPS)
          LJL35
          LJL36          		 10 2 20 24 37 5 26 4.3 23 0.253 12
          12 22 30 45 31 5.3 25 0.39 17
          14 3 0.489 46
          16 28 35 52 6 38 6.3 31 0.626 27
          18 4 32 40 57 42 35 0.873 41
          20 0.979 38
          22 5 36 50 62 7 47 41 1.415 61
          25 2.045 57
          材质：工程塑料
          通配型
          LJL37
          LJL38          		 10 2 20 24 37 5 26 4.3 23 0.253 12
          12 22 30 45 31 5.3 25 0.39 17
          14 3 0.489 46
