      产品选型

      d

      图片仅供参考，请以已选的规格为准

        30度梯形丝杠用螺帽  法兰型 方型 通配型

        条件筛选：

        类型 法兰型
        外型特征 方型
        安装孔形式 通孔
        种类筛选 30度梯形丝杠用螺帽

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型
          		 配合形式 螺纹旋向 材质 颜色
          LJL87 法兰型 方型 标准型 左旋 黄铜 —
          LJL86 右旋
          LJL88 通配型 左旋
          LJL89 右旋
          LJL41 左旋 QT400
          (球墨铸铁)          		 褐色
          LJL42 右旋
          LJL43 左旋 POM
          (聚甲醛树脂)          		 白色
          LJL44 右旋
          LJL45 左旋 PPS
          (聚醚类塑料)          		 象牙白
          LJL46 右旋



          通配型梯形丝杠和螺帽配合会有较大间隙，如需紧配请选择标准型。

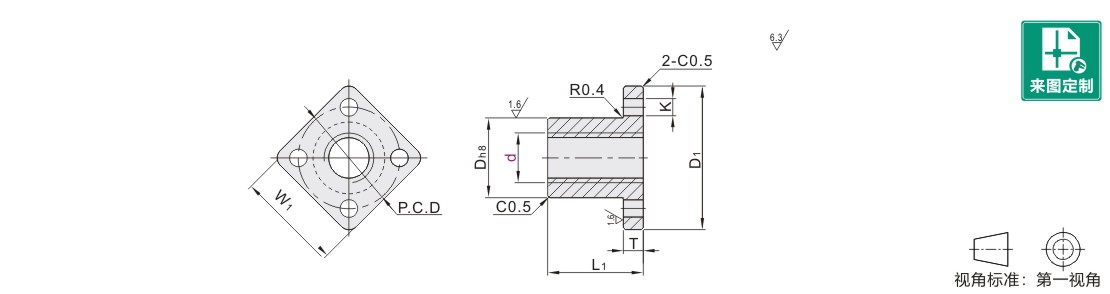

          参数图



          选型表

          型号 螺距
          P          		 D L1 D1 T P.C.D K W1 动态容许
          推力(KN)          		 重量
          (g)
          代码 d
           (黄铜)    (QT400)
           LJL87      LJL41
           LJL86      LJL42
           LJL88
           LJL89                       		 14 3 22 30 45 5 31 5.3 34 4.5 90
          16 28 35 52 6 38 6.3 39 6.62 165
          20 4 32 40 57 42 43 9.8 220
          22 5 36 50 62 7 47 48 12.35 365
          25 14.2 305
          28 44 56 77 8 58 9 59 17.9 546
          32 6 21.05 496
          (POM)     (PPS)
          LJL43      LJL45
          LJL44     LJL46          		 14 3 22 30 45 5 31 5.3 34 0.489 16
          16 28 35 52 6 38 63 39 0.626 28
          20 4 32 40 57 42 43 0.979 38
          22 5 36 50 62 7 47 48 1.415 61
          25 2.045 56
