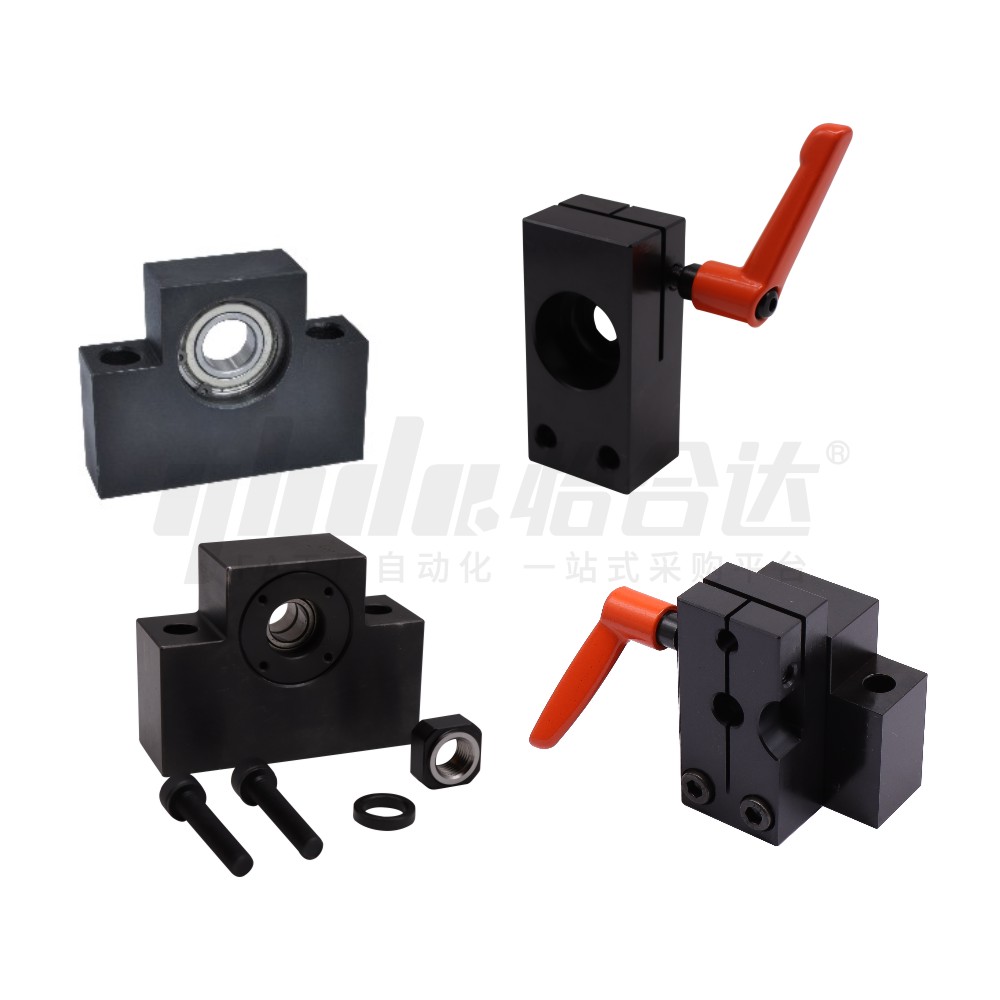

经济型 30度梯形丝杠用支座 固定侧/支持侧 方型
品牌名称：
怡合达
条件筛选：
形状 方形
种类筛选 30度梯形丝杠用支座
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
材质图
参数图
材质图
单件
| 代码 | 销售 方式 |
类型 |
适用位置显示器 | 材质 |
表面 处理 |
适用配件 | |||||||||||||||
| 国标 | 相当 | ||||||||||||||||||||
| E-LHF01 | 单件 | 支座固定侧 | — | 45 | S45C | 发黑 | E-LHF06 | ||||||||||||||
| E-LHF02 | 支座支持侧 | — | — | ||||||||||||||||||
| E-LHF06 | 防转动固定件 | 适用小型数字式位置显示器 | E-LHF01 | ||||||||||||||||||
套装
| 代码 |
销售 方式 |
类型 |
适用位置显示器 |
套装构成零件 |
||
| 套件发货 |
附带发货 | |||||
| 支座固定侧 | 防转动固定件 | 支座支持侧 | ||||
| E-LHF12 | 套装 | 支座固定侧+防转动固定件 | 适用小型数字式位置显示器 | E-LHF01 | E-LHF06 | — |
| E-LHF30 | 支座固定侧+支座支持侧 | — | — | E-LHF02 | ||
| E-LHF32 | 支座固定侧+支座支持侧 +防转动固定件 |
适用小型数字式位置显示器 | E-LHF06 | |||
参数图

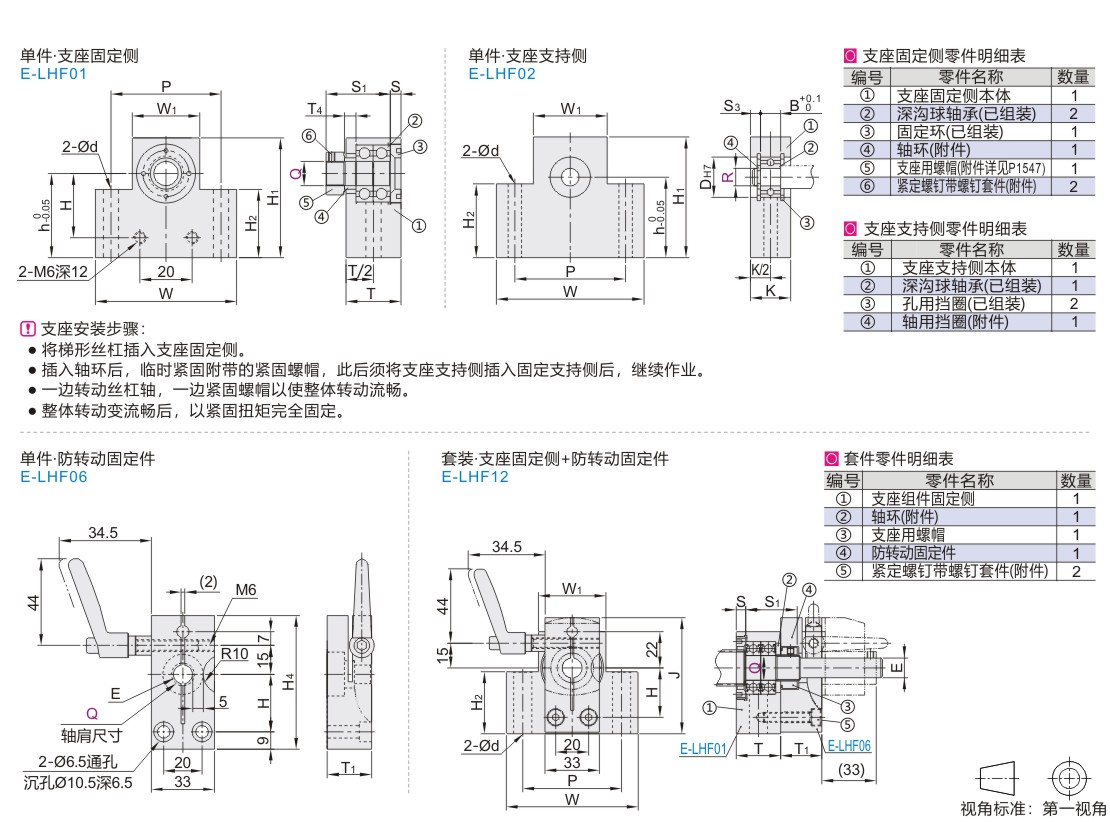

单件·支座固定侧
| 型号 | d | H |
H1 |
H2 |
h |
P |
T | T4 |
S |
S1 | W |
W1 |
紧固螺帽 |
紧固螺帽扭矩 (N·CM) |
||||||
| 代码 | Q | |||||||||||||||||||
| E-LHF01 | 8 | 6.6 | 20 | 47 | 35 | 30 | 38 | 22 | 3 | 5 | 23.5 | 51 | 25 | LEB81-M8 | 480 | |||||
| 10 | 9 | 25 | 52 | 34 | 35 | 52 | 24 | 27 | 69 | 36 | LEB81-M10 | 920 | ||||||||
| 12 | 30 | 57 | 39 | 40 | LEB81-M12 | 1360 | ||||||||||||||
| 15 | 11 | 61 | 60 | 27 | 6 | 29 | 79 | 41 | LEB81-M15 | 2340 | ||||||||||
单件·支座支持侧
| 型号 | B | D |
d |
W |
H1 |
H2 |
h | K |
P |
W1 |
S3 |
轴承型号 |
孔用挡圈 |
轴用挡圈 |
|||
| 代码 | R | ||||||||||||||||
| E-LHF02 | 8 | 7 | 22 | 6.6 | 51 | 47 | 35 | 30 | 20 | 38 | 25 | 6.5 | 608ZZ | TBP21-22 | TBP11-5 | ||
| 10 | 8 | 26 | 9 | 69 | 52 | 34 | 35 | 52 | 36 | 6 | 6000ZZ | TBP21-26 | TBP01-10 | ||||
| 12 | 28 | 57 | 39 | 40 | 6001ZZ | TBP21-28 | TBP01-12 | ||||||||||
| 15 | 9 | 32 | 11 | 79 | 61 | 60 | 41 | 5.5 | 6002ZZ | TBP21-32 | TBP01-15 | ||||||
单件·防转动固定件
| 型号 | E | H | H4 |
T1 | 使用把手 | |||||
| 代码 | Q | |||||||||
| E-LHF06 | 8 | 6 | 20 | 58.5 | 22 | HAD36-M6-L32-J | ||||
| 10 | 8 | 25 | 63.5 | 23 | ||||||
| 12 | 10 | 30 | 68.5 | |||||||
| 15 | 12 | 25 | ||||||||
套装
| 型号 |
d | E | H |
H2 |
J | P |
T1 | S |
S1 |
T |
W |
W1 |
紧固螺帽 |
紧固螺帽 扭矩(N·CM) |
使用把手 (仅E-LHF12/32) |
轴承 型号 |
容许轴向 负载(N) |
|
| 代码 | Q | |||||||||||||||||
| 支座固定侧+防转动固定件 E-LHF12 支座固定侧+支座支持侧 E-LHF30 支座固定侧+支座支持侧+防转动固定件 E-LHF32 |
8 | 6.6 | 6 | 20 | 35 | 58.5 | 38 | 22 | 5 | 23.5 | 22 | 51 | 25 | LEB81-M8 | 480 | HAD36-M6-L32-J | 608ZZ | 1300 |
| 10 | 9 | 8 | 25 | 34 | 63.5 | 52 | 23 | 27 | 24 | 69 | 36 | LEB81-M10 | 920 | 6000ZZ | 2300 | |||
| 12 | 10 | 30 | 39 | 68.5 | LEB81-M12 | 1360 | 6001ZZ | 2600 | ||||||||||
| 15 | 11 | 12 | 60 | 25 | 6 | 29 | 27 | 79 | 41 | LEB81-M15 | 2340 | 6002ZZ | 2900 | |||||
支座固定侧附件尺寸表
| Q | 紧固螺帽 | 轴环尺寸 | ||||||||||
| M(细牙) | 适用扳手尺寸 | 内径 | 外径 | 厚度 | ||||||||
| 8 | M8×1.0 | 14 | 8 | 12 | 3 | |||||||
| 10 | M10×1.0 | 17 | 10 | 14.4 | ||||||||
| 12 | M12×1.0 | 19 | 12 | 20.5 | ||||||||
| 15 | M15×1.0 | 22 | 15 | 2.5 | ||||||||
-
