查看大图
常规选型
图纸选型
型号：
E-LHF04-R8
复制
型号筛选
型号已生成
重置
代码
参数选型
产品组合体
支撑位置
类型
适用
产品选型
R
图片仅供参考，请以已选的规格为准
经济型 30度梯形丝杠用支座 固定侧/支持侧 圆型
品牌名称：
怡合达
条件筛选：
类型 支座支持侧
形状 圆形
适用 不适用位置置数字式显示器
支撑位置 支持侧
种类筛选 30度梯形丝杠用支座
产品型号：
E-LHF04-R8
未税折扣单价： --
含税折扣单价： --
含税总价 (税率13%)： --
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
材质图
参数图
材质图
单件
| 代码 | 销售 方式 |
类型 |
适用位置显示器 | 材质 |
表面 处理 |
|||||||||||||
| 国标 | 相当 | |||||||||||||||||
| E-LHF03 | 单件 | 支座固定侧 | — | 45 | S45C | 发黑 | ||||||||||||
| E-LHF04 | 支座支持侧 | — | ||||||||||||||||
| E-LHF09 | 防转动固定件 | 适用小型数字式位置显示器 | ||||||||||||||||
套装
| 代码 |
销售 方式 |
类型 |
适用位置显示器 |
套装构成零件 |
||
| 套件发货 |
附带发货 | |||||
| 支座固定侧 | 防转动固定件 | 支座支持侧 | ||||
| E-LHF22 | 套装 | 支座固定侧+防转动固定件 | 适用小型数字式位置显示器 | E-LHF03 | E-LHF09 | — |
| E-LHF40 | 支座固定侧+支座支持侧 | — | — | E-LHF04 | ||
| E-LHF42 | 支座固定侧+支座支持侧 +防转动固定件 |
适用小型数字式位置显示器 | E-LHF09 | |||
单件零件明细表
| 编号 | 零件名称 |
E-LHF03 | E-LHF09 | 材质 | 表面 处理 |
|||||||
| 数量 | ||||||||||||
| ① | 支座组件固定侧 | 1 | — | S45C | 发黑 | |||||||
| ② | 轴环 | 1 | — | SUJ2 | ||||||||
| ③ | 紧固螺帽(带螺丝套件) | 1 | — | S45C | ||||||||
| ④ | 防转动固定件 | — | 1 | S45C | ||||||||
| ⑤ | 内六角螺栓 | — | 2 | SCM435 | ||||||||
| 代码 | 编号 |
零件名称 |
数量 |
| E-LHF04 | ① | 固定座 | 1 |
| ② | 径向轴承 | 1 | |
| ③ | 轴用挡圈(附件) | 1 |
支座组件固定侧装有2个经预压调整的轴承。

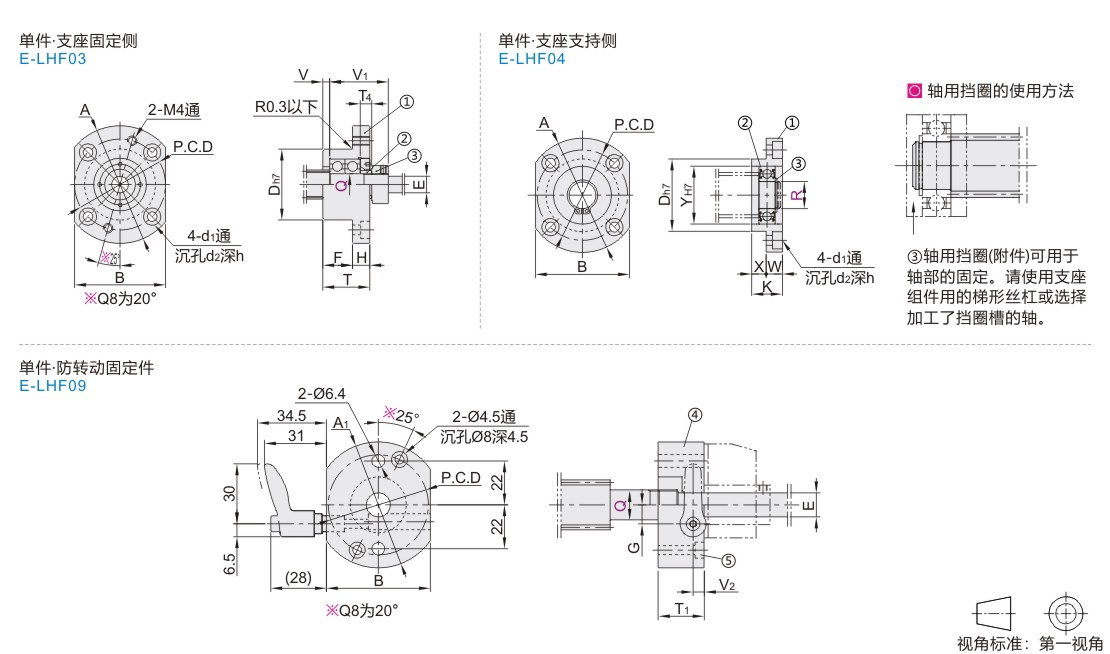

参数图
单件·支座固定侧/防转动固定件
| 型号 |
B | E | P.C.D |
E-LHF03 |
E-LHF09 | 紧固螺帽 |
螺帽紧固 扭矩(N·CM) |
使用把手 (仅E-LHF09) |
轴承 型号 |
容许轴向 负载(N) |
||||||||||||||
| 代码 | Q | A | D | d1 | d2 | h | F | H | T | V | V1 | T4 | A1 | G | T1 | V2 | ||||||||
| E-LHF03 E-LHF09 |
8 | 35 | 6 | 35 | 45 | 28 | 3.4 | 6.5 | 4 | 14 | 8 | 22 | 2.3 | 26 | 5.5 | 53 | 6.5 | 17 | 5 | LEB81-M8 | 490 | HAD26-M4-L□-J | 608ZZ | 1300 |
| 10 | 42 | 8 | 42 | 52 | 34 | 4.5 | 8 | 4.5 | 16 | 24 | 29.5 | 54 | 7.5 | 18 | LEB81-M10 | 930 | 6000ZZ | 2300 | ||||||
| 12 | 44 | 10 | 44 | 54 | 36 | 8.5 | LEB81-M12 | 1370 | 6001ZZ | 2600 | ||||||||||||||
| 15 | 52 | 12 | 50 | 63 | 40 | 5.5 | 9.5 | 5.5 | 17 | 10 | 27 | 32 | 6 | 63 | 9.5 | 20 | LEB81-M15 | 2350 | 6002ZZ | 2900 | ||||
单件·支座支持侧
| 型号 | A | B | D | d1 | d2 | h | K | W | X | Y | P.C.D | 轴承型号 | 轴用挡圈 | |||||||||||||||||||||||||||
| 代码 | R | |||||||||||||||||||||||||||||||||||||||
| E-LHF04 | 8 | 45 | 35 | 28 | 3.4 | 6.5 | 4 | 13 | 7 | 6 | 22 | 35 | 608ZZ | TBP11-5 | ||||||||||||||||||||||||||
| 10 | 52 | 42 | 34 | 4.5 | 8 | 4.5 | 14 | 7 | 26 | 42 | 6000ZZ | TBP01-10 | ||||||||||||||||||||||||||||
| 12 | 54 | 44 | 36 | 15 | 8 | 28 | 44 | 6001ZZ | TBP01-12 | |||||||||||||||||||||||||||||||
| 15 | 63 | 52 | 40 | 5.5 | 9.5 | 5.5 | 17 | 9 | 8 | 32 | 50 | 6002ZZ | TBP01-15 | |||||||||||||||||||||||||||
支座固定侧附件尺寸表
| Q | 紧固螺帽 | 轴环尺寸 | |||||||||||||||||||
| M(细牙) | 适用扳手尺寸 | 内径 | 外径 | 厚度 | |||||||||||||||||
| 8 | M8×1.0 | 14 | 8 | 11.4 | 5.5 | ||||||||||||||||
| 10 | M10×1.0 | 17 | 10 | 14.4 | |||||||||||||||||
| 12 | M12×1.0 | 19 | 12 | 15.4 | |||||||||||||||||
| 15 | M15×1.0 | 22 | 15 | 19.4 | 6 | ||||||||||||||||
套装
| 型号 | A1 | B | D | E | F | G | H | T1 | T | V | V1 | V2 | P.C.D | 紧固螺帽 | 螺帽紧固 扭矩(N·CM) |
使用把手 (仅E-LHF22/42) |
轴承 型号 |
容许轴向 负载(N) |
|
| 代码 | Q | ||||||||||||||||||
| 支座固定侧+防转动固定件 E-LHF22 支座固定侧+支座支持侧 E-LHF40 支座固定侧+支座支持侧+防转动固定件 E-LHF42 |
8 | 53 | 35 | 28 | 6 | 14 | 6.5 | 8 | 17 | 22 | 2.3 | 26 | 5 | 35 | LEB81-M8 | 490 | HAD26-M4-L□ | 608ZZ | 1300 |
| 10 | 54 | 42 | 34 | 8 | 16 | 7.5 | 18 | 24 | 29.5 | 42 | LEB81-M10 | 930 | 6000ZZ | 2300 | |||||
| 12 | 44 | 36 | 10 | 8.5 | 44 | LEB81-M12 | 1370 | 6001ZZ | 2600 | ||||||||||
| 15 | 63 | 52 | 40 | 12 | 17 | 9.5 | 10 | 20 | 27 | 32 | 50 | LEB81-M15 | 2350 | 6002ZZ | 2900 | ||||
E-LHF04轻松设计图样，各零件尺寸关系表
| 30度梯形丝杠 | 30度梯形丝杠用支座组件 | 位置显示器 | ||||||||||||||||||||||||||||||||||||||||
| 代码 | 轴径 | 螺距 | 固定侧 | 支持侧 | 小型 | |||||||||||||||||||||||||||||||||||||
| 代码 | 轴承内径 | 代码 | 轴承内径 | 代码 | 主轴螺距 | 可选加工 | ||||||||||||||||||||||||||||||||||||
| D | P | Q | R | |||||||||||||||||||||||||||||||||||||||
| LHC02 LHC06 LHC12 LHC16 |
12 | 2 | E-LHF03 E-LHF09 |
8 | E-LHF04 | 8 | LJW□□-□ LJX□□-□ LKC□□-□ LKD□□-□ |
2 | ZH6 | |||||||||||||||||||||||||||||||||
| 14 | 3 | 10 | 10 | 3 | ZH8 | |||||||||||||||||||||||||||||||||||||
| 16 | 12 | 12 | ZH10 | |||||||||||||||||||||||||||||||||||||||
| 18 | 4 | 4 | ||||||||||||||||||||||||||||||||||||||||
| 20 | 15 | 15 | ZH12 | |||||||||||||||||||||||||||||||||||||||
| 22 | 5 | 5 | ||||||||||||||||||||||||||||||||||||||||
| 25 | ||||||||||||||||||||||||||||||||||||||||||
-
