经济型 30度梯形丝杠用支座 固定侧/支持侧 矮方型
品牌名称：
怡合达
条件筛选：
形状 矮方形
适用 适用小型位置数字式显示器
支撑位置 固定侧
产品组合体 支座固定侧+防转动固定件
种类筛选 30度梯形丝杠用支座
产品型号：
E-LHF54-Q12
未税折扣单价： --
含税折扣单价： --
含税总价 (税率13%)： --
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
材质图
参数图
材质图
单件
| 代码 | 销售 方式 |
类型 |
适用位置显示器 | 材质 |
表面 处理 |
适用配件 | |||||||||||||||
| 国标 | 相当 | ||||||||||||||||||||
| E-LHF51 | 单件 | 支座固定侧 | — | 45 | S45C | 发黑 | E-LHF53 | ||||||||||||||
| E-LHF52 | 支座支持侧 | — | — | ||||||||||||||||||
| E-LHF53 | 防转动固定件 | 适用小型数字式位置显示器 | E-LHF51 | ||||||||||||||||||
套装
| 代码 |
销售 方式 |
类型 |
适用位置显示器 |
套装构成零件 |
||
| 套件发货 |
附带发货 | |||||
| 支座固定侧 | 防转动固定件 | 支座支持侧 | ||||
| E-LHF54 | 套装 | 支座固定侧+防转动固定件 | 适用小型数字式位置显示器 | E-LHF51 | E-LHF53 | — |
| E-LHF55 | 支座固定侧+支座支持侧 | — | — | E-LHF52 | ||
| E-LHF56 | 支座固定侧+支座支持侧 +防转动固定件 |
适用小型数字式位置显示器 | E-LHF53 | |||

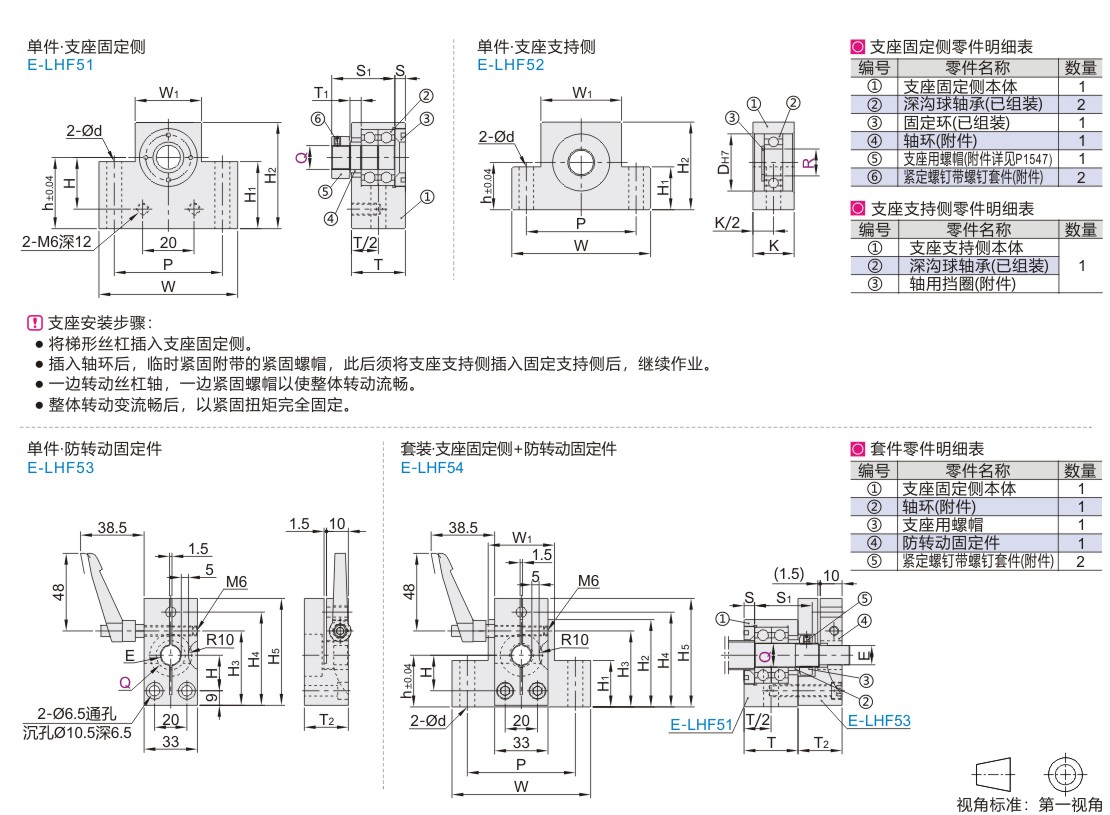

参数图
单件·支座固定侧
| 型号 |
h |
H |
H1 |
H2 |
W |
W1 |
P |
T |
T1 |
S |
S1 |
d |
紧固螺帽 |
紧固螺帽 扭矩(N·CM) |
|
| 代码 | Q | ||||||||||||||
| E-LHF51 | 8 | 25 | 15 | 30 | 43 | 52 | 25 | 38 | 22 | 3 | 4.8 | 23.7 | 6.6 | LEB81-M8 | 480 |
| 10 | 30 | 20 | 29 | 48 | 70 | 36 | 52 | 24 | 27.2 | 9 | LEB81-M10 | 920 | |||
| 12 | LEB81-M12 | 1360 | |||||||||||||
| 15 | 32 | 22 | 31 | 54 | 80 | 41 | 60 | 27 | 5.8 | 31.2 | 11 | LEB81-M15 | 2340 | ||
单件·支座支持侧
| 型号 |
h |
H1 |
H2 |
W |
W1 |
P |
K | D |
d |
轴承型号 |
轴用挡圈 |
|
| 代码 | R | |||||||||||
| E-LHF52 | 8 | 25 | 30 | 43 | 52 | 25 | 38 | 20 | 22 | 6.6 | 608ZZ | TBP11-8 |
| 10 | 30 | 29 | 48 | 70 | 36 | 52 | 20 |
26 | 9 | 6000ZZ | TBP11-10 | |
| 12 | 28 | 6001ZZ | TBP11-12 | |||||||||
| 15 | 32 | 31 | 54 | 80 | 41 | 60 | 20 | 32 | 11 | 6002ZZ | TBP11-15 | |
单件·防转动固定件
| 型号 |
H |
H3 |
H4 |
H5 |
T2 |
E |
使用把手 |
|
| 代码 | Q | |||||||
| E-LHF53 | 8 | 15 | 39 | 46 | 54.5 | 22 | 6 | HAD36-M6-L32-J |
| 10 | 20 | 44 | 51 | 59.5 | 23 | 8 | ||
| 12 | 10 | |||||||
| 15 | 22 | 46 | 53 | 61.5 | 25 | 12 | ||
套装
| 型号 | h |
H |
H1 |
H2 |
H3 |
H4 |
H5 |
W |
W1 |
P |
T |
T2 |
S |
S1 |
d |
E |
紧固螺帽 |
螺帽紧固 扭矩(N·CM) |
使用把手 (仅E-LHF54/56) |
轴承 型号 |
|
| 代码 | Q | ||||||||||||||||||||
| 支座固定侧+防转动固定件 E-LHF54 支座固定侧+支座支持侧 E-LHF55 支座固定侧+支座支持侧+防转动固定件 E-LHF56 |
8 | 25 | 15 | 30 | 43 | 39 | 46 | 54.5 | 52 | 25 | 38 | 22 | 22 | 4.8 | 23.7 | 6.6 | 6 | LEB81-M8 | 480 | HAD36-M6-L32-J | 608ZZ |
| 10 | 30 | 20 | 29 | 48 | 44 | 51 | 59.5 | 70 | 36 | 52 | 24 | 23 | 27.2 | 9 | 8 | LEB81-M10 | 920 | 6000ZZ | |||
| 12 | 10 | LEB81-M12 | 1360 | 6001ZZ | |||||||||||||||||
| 15 | 32 | 22 | 31 | 54 | 46 | 53 | 61.5 | 80 | 41 | 60 | 27 | 25 | 5.8 | 31.2 | 11 | 12 | LEB81-M15 | 2640 | 6002ZZ | ||
支座固定侧附件尺寸表
| Q | 紧固螺帽 | 轴环尺寸 | ||||||||||
| M(细牙) | 适用扳手尺寸 | 内径 | 外径 | 厚度 | ||||||||
| 8 | M8×1.0 | 14 | 8 | 11.5 | 3 | |||||||
| 10 | M10×1.0 | 17 | 10 | 14 | ||||||||
| 12 | M12×1.0 | 19 | 12 | 15 | ||||||||
| 15 | M15×1.0 | 22 | 15 | 20 | ||||||||
-
