        30度梯形丝杠用加强螺帽 法兰型 圆型 通配型

        条件筛选：

        类型 法兰型
        安装孔形式 通孔
        配合形式 通配型
        种类筛选 30度梯形丝杠用加强螺帽

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        产品简介

        产品问答

        材质图

        参数图

        材质图
        代码 类型
        		 配合形式 螺纹旋向 材质 颜色
        LJR11 法兰型 圆型 通配型 左旋 POM
        (聚甲醛树脂)        		 白色
        LJR12 右旋
        LJR13 左旋 PPS
        (聚醚类塑料)        		 象牙白
        LJR14 右旋
        LJR15 左旋 工程塑料 白色
        LJR16 右旋
        LJR21 双孔
        对边型        		 左旋 POM
        (聚甲醛树脂)
        LJR22 右旋
        LJR23 左旋 PPS
        (聚醚类塑料)        		 象牙白
        LJR24 右旋
        LJR25 左旋 工程塑料 白色
        LJR26 右旋



        通配型梯形丝杠和螺帽配合会有较大间隙，如需紧配请选择标准型。

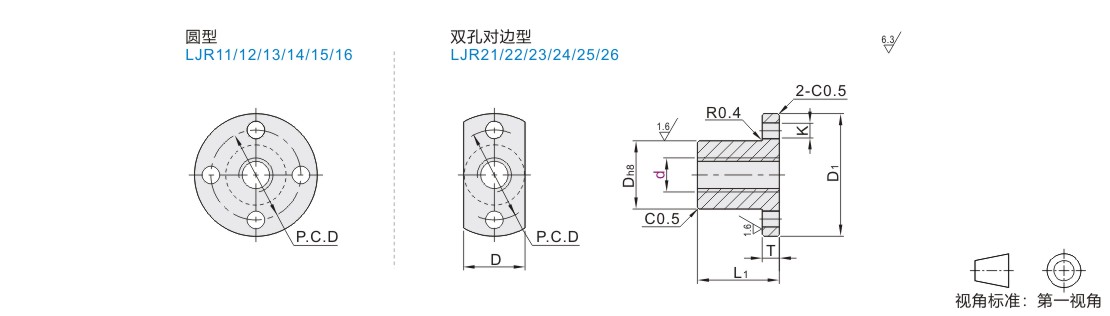

        参数图



        选型表

        型号 螺距
        P        		 D L1 D1 T P.C.D K 动态容许
        推力
        (KN)        		 重量(g)
        代码
        		 d
        		 LJR11
        LJR12        		 LJR21
        LJR22        		 LJR13
        LJR14        		 LJR23
        LJR24        		 LJR15
        LJR16        		 LJR25
        LJR26
           (POM)        (PPS)        (工程塑料)
            LJR11        LJR13          LJR15
            LJR12        LJR14          LJR16
            LJR21        LJR23          LJR25
            LJR22        LJR24          LJR26        		 8 1.5 20 20 36 8 28 4 0.3695 15 12 14.85 11.88 15.46 11.91
        10 2 25 25 42 10 34 5 0.585 42 37 43.5 36.63 43.5 36.69
        12 28 35 48 12 38 6 0.6235 45 35 44.55 34.65 45.34 35
        14 3 0.939 44 33 43.56 32.67 43.65 33
        16 1.3095 41 22 40.59 21.78 41.65 22.07
        20 4 32 44 55 12 45 7 1.4685 50 35 49.5 34.65 49.77 35.1
