丝杆步进电机外部驱动型步距角1.8° 指定型丝杆SUS303 螺帽复合塑料材质

品牌名称：

怡合达

条件筛选：

类型外部驱动型

丝杆类型梯形丝杆

丝杆长度（mm）指定型

电机宽度 20/28/35/42/57/86系列

种类筛选丝杆步进电机

产品型号：

请先点击左下侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

计算选型

SKU信息

3D模型

3D图库

型号：

型号筛选

未生成型号，还有 6 项未选择

重置

代码

产品选型

W

B

D

H

L

20~650

/1

选购配件

技术图档

3D预览

材质图

参数图

材质图

代码	类型	电机宽度	材质		螺纹旋向
			丝杆	螺帽
NHG25	外部驱动型	20系列	SUS303	复合塑料	右旋
		28系列
		35系列
		42系列
		57系列
		86系列

梯形丝杆精度等级为C10。
螺帽法兰方向可以调换。
本产品型号不含驱动器，驱动器请分开询价购买。
丝杆出厂时已加专用润滑油，请勿再加其它润滑油，否则可能损坏产品。

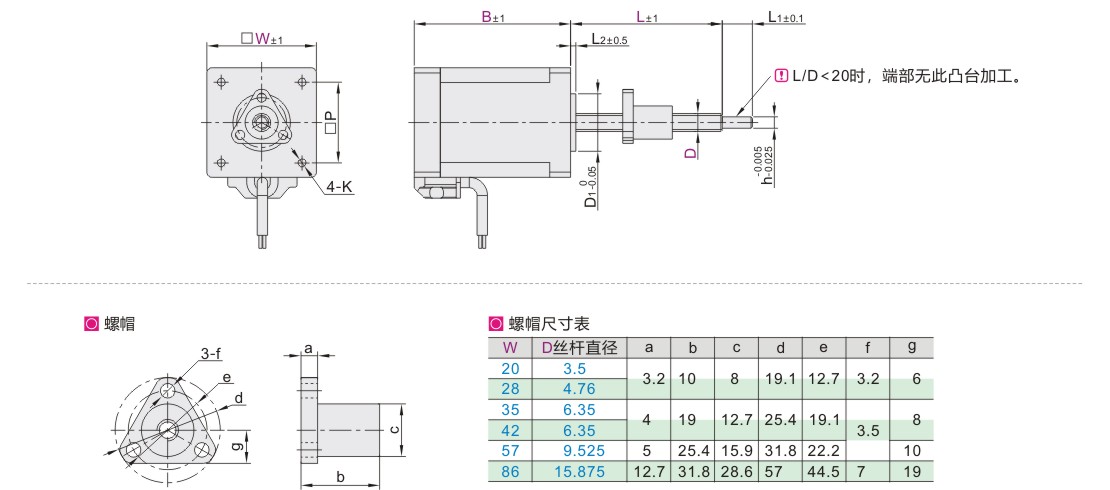

参数图

选型表

型号		B	D 丝杆直径	H 导程	L 最小单位1	选购配件*	P	D1	L2	h	L1	K	额定电流(A)	额定电压(V)	相电阻 (Ohm)	相电感 (mH)	转子惯量 (gcm²)	相数	绝缘等级
代码	W
NHG25	20	30	3.5	0.3048 1 2 4 8	20~150	XN (无配件) XB (带刹车) XC (带增量编码器)	15.4	16	1.5	2.5	2.5	M2深3	0.5	2.5	4.9	1.5	2	2	B (130℃)
		42											0.5	4.3	8.6	3.5	3.6
	28	34	4.76	0.635 1.27 2.54 5.08 10.16	20~200		23	22	2	2.5	2.5	M2.5深3.5	1	2.1	2.1	1.4	9
		45											1	2.9	2.9	2.3	13
	35	34	6.35	1.27 3.175 6.35 12.7 25.4	30~350		26	22	2	4	5	M3深3.5	1.5	1.8	1.23	1.4	20
		47												2.9	1.9	3.2	30
	42	34					31	22	2	4	5	M3深4	1.5	2.6	1.8	2.8	35
		40												3.3	2.2	4.6	55
		48											2.5	2	0.8	1.8	70
		60												2.5	1	2.8	105
	57	45	9.525	1.27 2.54 5.08 10.16 25.4	35~500		47.1	38.1	1.5	6	6	Ø5.2通深5	3	2.1	0.71	1.9	150
		55												2.6	0.86	2.6	300
		65											4	3	0.76	3.2	400
		75												3.6	0.9	4.5	480
	86	76	15.875	2.54 3.175 6.35 12.7 25.4	40~650		69.6	73	1.5	10	10	Ø6.6通深10	5.5	3	0.5	4	1300
		114											6	3.6	0.6	8	2500

机身宽度W20，无刹车。
丝杆步进电机配有引出线，20和28系列约为320mm，其余系列约为500mm，红、红白、绿、绿白分别对应驱动器A+、A-、B+、B-。

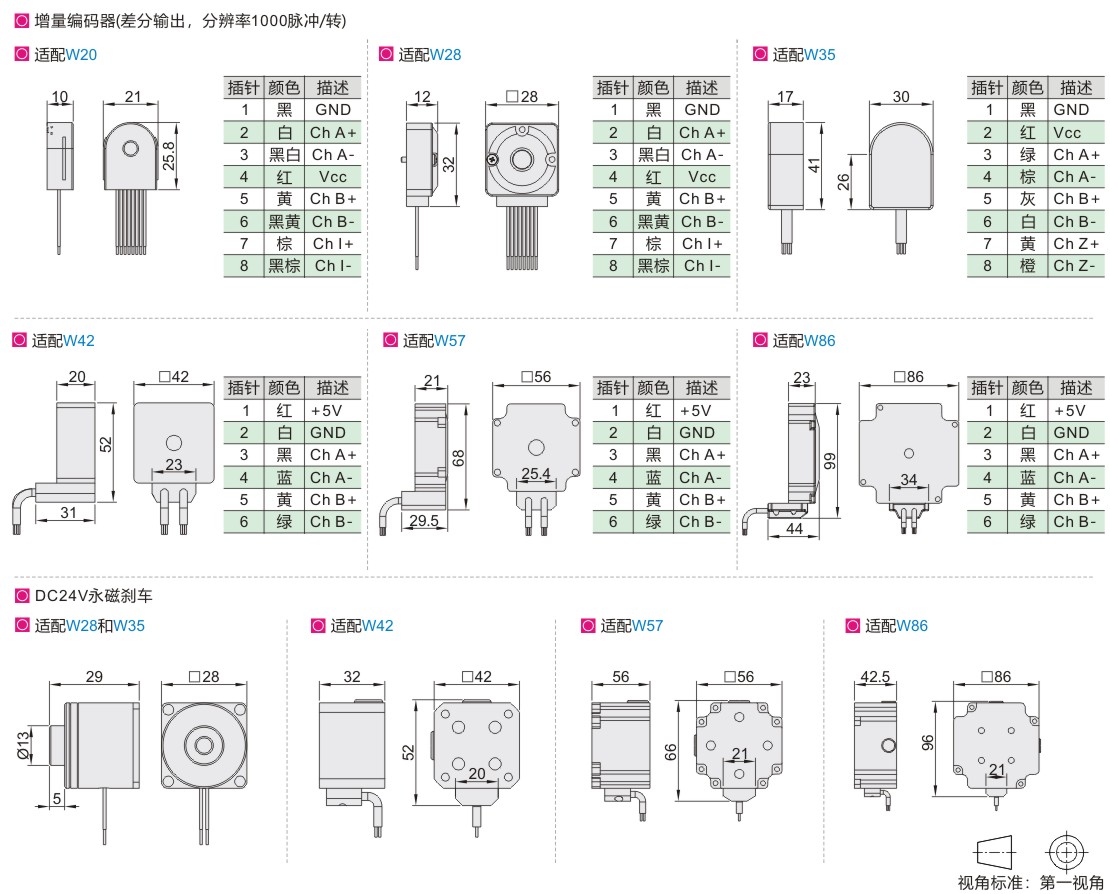

*选购配件时，XB、XC不能同时选择，详细尺寸请在怡合达网站搜索查看。

额定推力表(F35V120表示转速为120rpm时，推力为35N)

D 丝杆直径	H 导程	自锁力 (N)	机身尺寸
D 丝杆直径	H 导程	自锁力 (N)	W20B30	W20B42
3.5	0.3048	80	F60V120 F45V480	F60V120* F60V480*
	1	40	F35V120 F20V480	F60V120* F38V480
	2	10	F22V120 F12V480	F40V120 F22V480
	4	1	F8V120 F2V480	F15V120 F6V480
	8	0	F4V120 F2V180	F6V120 F4V180

D 丝杆直径	H 导程	自锁力 (N)	机身尺寸
D 丝杆直径	H 导程	自锁力 (N)	W28B34	W28B45
4.76	0.635	100	F104V120 F38V480	F120V120* F70V480
	1.27	40	F80V120 F32V480	F120V120* F55V480
	2.54	10	F50V120 F18V480	F90V120 F35V480
	5.08	1	F28V120 F6V480	F50V120 F10V480
	10.16	0	F8V120 F2V300	F15V120 F4V300**

D 丝杆直径	H 导程	自锁力 (N)	机身尺寸
D 丝杆直径	H 导程	自锁力 (N)	W86B76	W86B114
15.875	2.54	2000	F2300V60 F700V240	F2400V60* F1200V240
	3.175	1500	F2200V60 F600V240	F2400V60* F1000V240
	6.35	200	F1400V60 F400V240	F2400V60* F750V240
	12.7	50	F700V60 F200V240	F1200V60 F300V240
	25.4	20	F380V60 F100V240	F600V60 F120V240

D 丝杆直径	H 导程	自锁力 (N)	机身尺寸
D 丝杆直径	H 导程	自锁力 (N)	W35B34	W35B47	W42B34	W42B40	W42B48	W42B60
6.35	1.27	150	F210V120 F60V480	F300V120* F100V480	F300V120* F120V480	F300V120* F150V480	F300V120* F200V480	F300V120* F300V480*
	3.175	40	F115V120 F30V480	F210V120 F50V480	F200V120 F60V480	F250V120 F80V480	F300V120* F90V480	F300V120* F150V480
	6.35	15	F55V120 F10V480	F95V120 F10V480	F90V120 F15V480	F110V120 F15V480	F150V120 F40V480	F210V120 F50V480
	12.7	3	F20V120 F4V420**	F40V120 F5V420**	F35V120 F5V420**	F40V120 F5V420**	F50V120 F5V420**	F70V120 F5V420**
	25.4	0	F10V120 F4V240**	F15V120 F5V240**	F18V120 F5V300**	F20V120 F5V300**	F20V120 F5V300	F20V120 F5V300**

D 丝杆直径	H 导程	自锁力 (N)	机身尺寸
D 丝杆直径	H 导程	自锁力 (N)	W57B45	W57B55	W57B65	W57B75
9.525	1.27	800	F640V120 F250V360	F820V120 F320V360	F900V120* F420V360	F900V120* F560V360
	2.54	300	F410V120 F120V360	F520V120 F160V360	F700V120 F210V360	F850V120 F280V360
	5.08	90	F280V120 F80V360	F380V120 F120V360	F480V120 F140V360	F600V120 F180V360
	10.16	30	F120V120 F30V360	F180V120 F60V360	F210V120 F65V360	F280V120 F80V360
	25.4	6	F30V120 F5V300**	F30V120 F5V300**	F50V120 F5V300**	F60V120 F5V300**

产品建议在推荐推力和转速范围内使用。
带*规格，表示推力为上限值，超出范围可能损坏产品。
带**规格，表示转速为上限，对应推力极小，增加转速容易过载，导致丢步。
水平使用建议安全系数1.5，竖直使用建议安全系数2.0。
竖直使用时，负载小于自锁力可以不选配刹车，负载大于自锁力时须选配刹车以防止负载在断电时掉落。
